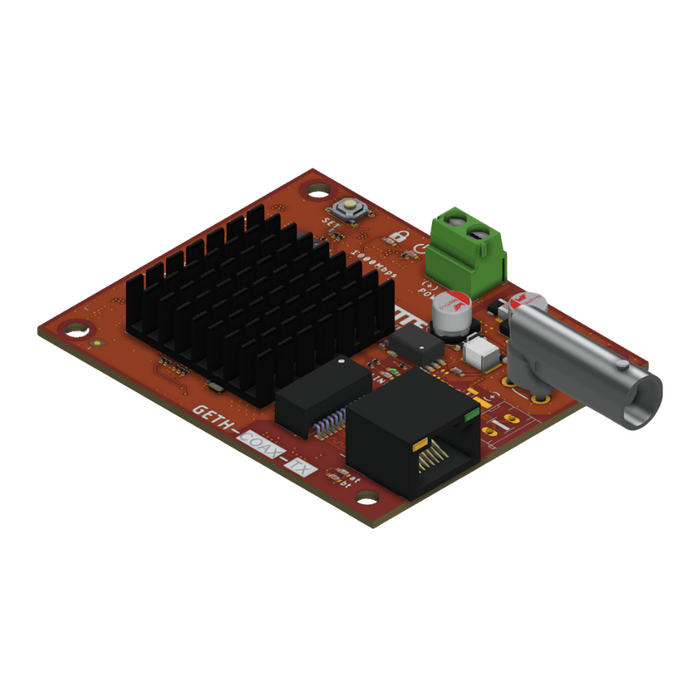

GETH-COAX-TX-OF

je vysielací modul určený na prenos dátovej prevádzky s rýchlosťou 1 Gb a napájania cez koaxiálny kábel. Má vstupný port RJ45 a BNC konektor. Zariadenie je súčasťou súpravy na prenos po koaxiálnom kábli. Na správnu funkciu je potrebné ho spárovať s iným modulom zo série GETH-COAX (napr. GETH-COAX-RX-OF).

Hlavné využitie

Hlavným využitím modulov série GETH-COAX je napájanie IP kamier PoE pomocou koaxiálnych káblov používaných v analógových inštaláciách.

Prevádzka a napájanie

Modul GETH-COAX-TX-OF sa napája z akéhokoľvek PoE switcha (port RJ45) a prostredníctvom koaxiálneho kábla umožňuje obojsmernú sieťovú komunikáciu a napájanie pre ďalší konvertor GETH-COAX. Maximálny výkon z PoE je 60W (štandard 802.3bt typ 3).

Priepustnosť a vzdialenosť

Pri použití koaxiálneho kábla môžeme dosiahnuť priepustnosť:

• 1000Mbps pri vzdialenosti nie väčšej ako 500m
• 50Mbps pri vzdialenosti nie väčšej ako 1000m

Maximálna vzdialenosť prenosu dát a napájania PoE závisí od dĺžky a prierezu použitých káblov a kvality použitých BNC konektorov. Veľký vplyv na stabilitu prenosu má prítomnosť iných káblov v káblovom trase a dodatočné prechodné spoje. Maximálna dĺžka koaxiálneho kábla je 1000m.

Komunikačná cesta

Základnú komunikačnú cestu tvoria moduly GETH-COAX-TX-OF a GETH-COAX-RX-OF. Zariadenia sa predávajú samostatne, pretože BNC konektor umožňuje ich priame spojenie v ľubovoľných kombináciách: TX s RX, RX s RX alebo TX s TX. Okrem toho je možné na jednej ceste spojiť viac ako dva moduly GETH-COAX. BNC konektor umožňuje budovanie sietí v rôznych topológiách, ako je hviezda, zbernica alebo strom.

Spôsoby napájania

Vysielač je možné napájať dvoma spôsobmi:

• buď dodaním PoE 802.3af/at/bt60 na vstup RJ45
• alebo napájaním napätím 24 – 56 VDC cez skrutkovú svorkovnicu POWER

Pri napájaní z PoE môže jeden modul GETH-COAX-TX-OF obslúžiť maximálne až 4 prijímače GETH-COAX-RX-OF. Použitie lokálneho napájania umožňuje pripojiť väčší počet zariadení.

Šifrovanie dát

Zariadenia ponúkajú funkciu šifrovania dát, ktorá zvyšuje bezpečnosť inštalácie. Aby ste ju mohli využiť, všetky moduly musia patriť do tej istej skupiny. Na tento účel je potrebné na jednom z modulov podržať stlačené tlačidlo SET, kým červená LED dióda pod symbolom zámku nezačne blikať. Následne do 2 minút musíte túto činnosť zopakovať na ostatných zariadeniach. Keď LED diódy na všetkých moduloch začnú svietiť neprerušovaným svetlom, znamená to, že úspešne vytvorili spoločnú skupinu. Zariadenia si tieto nastavenia zapamätajú aj po odpojení napájania.

Signalizácia stavu pomocou LED diód

Prenos, priepustnosť a kontrola napätia sú signalizované prostredníctvom LED diód:

• LED dióda označená symbolom napájania (biela) – napájanie zariadenia.
• LED dióda označená symbolom zámku (červená, bliká) – zariadenie vyhľadáva iné moduly na spárovanie (šifrovanie dát).
• LED dióda označená symbolom zámku (červená) – spárované zariadenie (šifrovanie dát).
• LED dióda LINK (zelená) - prenos na koaxiálnej ceste (BNC konektor).
• LED dióda LINK (červená) - prenos na koaxiálnej ceste pod 50Mbps.
• LED dióda at (červená) – zariadenie napájané štandardom 802.3at (30W).
• LED dióda bt (červená) – zariadenie napájané štandardom 802.3bt (60W).
• LED dióda na porte RJ45 (zelená) – link a dátová prevádzka na vstupe modulu.

Správa a konfigurácia

Modul má fyzickú MAC adresu. IP adresu mu prideli server DHCP. Zadaním IP adresy do prehliadača (modul musí byť vtedy pripojený k počítaču, navyše modul musí byť v tej istej podsieti ako počítač) sa zobrazí stránka, na ktorej je možné vidieť údaje o zariadení, ako napríklad sériové číslo alebo odhadovanú priepustnosť koaxiálnej cesty (na zobrazenie odhadovanej priepustnosti koaxiálnej cesty musí byť modul pripojený k inému modulu GETH-COAX cez BNC konektor).

Najdôležitejšie vlastnosti a funkcie

• možnosť prenosu Ethernetu pomocou koaxiálneho kábla
• prenos na úrovni 1000Mbps do 500m a 50Mbps do 1000m
• možnosť napájania zo switcha PoE štandardu 802.3af/at/bt60 alebo PoE Passive
• čitateľná signalizácia stavu prevádzky, priepustnosti a prenosu
• možnosť zapnutia šifrovania dát medzi modulmi GETH-COAX
• jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Montáž

OF konštrukcia (Open Frame) umožňuje zabudovanie zariadenia do akéhokoľvek puzdra, avšak najpohodlnejším spôsobom montáže sú určené puzdrá série ABOX a montážne plechy vybavené špeciálnym perforovaním v rastri 10,8mm. Je kompatibilné s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v akejkoľvek perforovanej časti puzdra alebo montážneho plechu.

Inštalačné poznámky

Zariadenia sa predávajú jednotlivo, nie ako súprava. Jediný rozdiel medzi GETH-COAX-TX-OF a GETH-COAX-RX-OF je RJ45 port; v module TX je to vstupný port, zatiaľ čo v module RX je to výstupný port.
