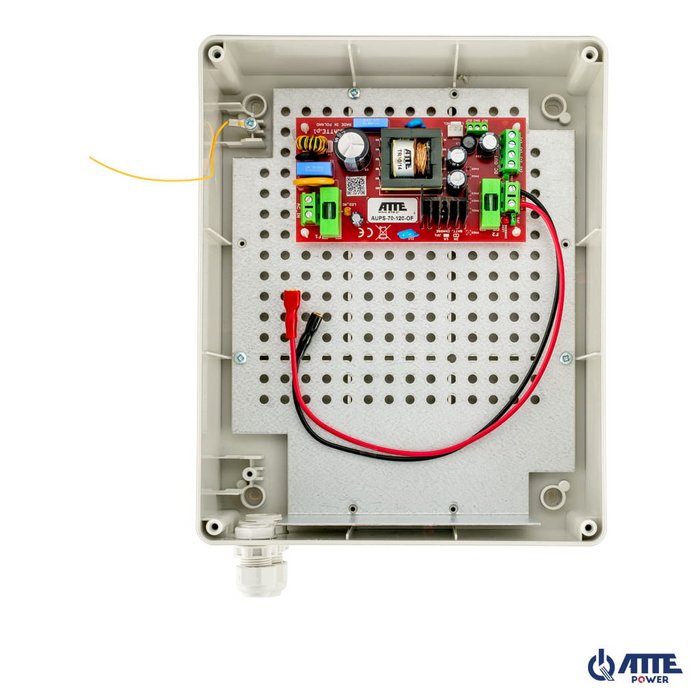

AUPS-70-120-L1 Nárazový SMPS 12V 6A 72W
Vin 230 VAC, Vout 10,8...13,8 VDC, Iout 6 A, Ich 1 / 2 A, Pout 72 W, vonkajšie puzdro ABOX-L1 (priestor pre 7 Ah batériu).
Použitie dodatočného prevodníka série ASUC umožňuje zvýšenie a prispôsobenie výstupného napätia požiadavkám inštalácie (napr. 24/48/55 VDC).
Pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a NAS jednotky, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC.
Na rozšírenie napájania na 8 výstupných kanálov by sa mal použiť modul poistky AF-P8-00-OF.
Voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž puzdra na stožiare alebo lampu verejného osvetlenia.
Batériový napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly vstupu a poplachové systémy.
Poskytuje pohodlné riešenie pre napájanie prijímačov vyžadujúcich neprerušovanú prevádzku počas prerušovaných výpadkov siete.
Použitie batériového napájacieho zdroja výrazne predlžuje dobu prevádzky systému v porovnaní so štandardnou UPS.
AUPS-70-120-L1 je navrhnutý pre prácu s bezúdržbovými SLA batériami (gélové a AGM).
Vonkajšie puzdrá série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových spojov inštalovaných v externých podmienkach.
Vysoko kvalitný plast zaisťuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným podmienkam.
Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi v rastri 10,8 mm.
Toto usporiadanie je plne kompatibilné s rastrom montážnych otvorov inštalačných modulov.
Konštrukcia systému umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v akejkoľvek perforovanej časti montážnej dosky.
| Maximálny výstupný výkon | 96 W |
|---|---|
| Nepretržitý výstupný výkon | 72 W |
| Typ napájania | Batériový SMPS |
| Výstupné napätie | 10,8...13,8 VDC |
| Vstupné napätie | 190 ... 260 VAC, 50 Hz |
| Výstupný prúd - konštantný | 6 A |
| Výstupný prúd - maximálny | 8 A |
| Ochrana vstupu napájania | 3.15 A pomalá poistka |
| Ochrana výstupu napájania | Elektronická ochrana proti preťaženiu pri 12 A |
| Účinnosť | 90% @70 W |
| Ochrana obvodu batérie | Odpojenie batérie pri napätí pod 10,8 V, 6,3 A poistka |
| Štart pri absencii sieťového napájania | Tlačidlo ŠTART |
| Nabíjací prúd batérie | 1 A alebo 2 A |
| Batéria | 12 V / 7 Ah Gélová alebo AGM |
| Indikácia sieťového napätia | LED_AC (žltá) - prítomné sieťové napätie |
| Indikácia výstupného napätia | LED 1 (zelená) - prítomné výstupné napätie |
| Indikácia batérie | LED 2 (červená) - nabíjanie batérie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 190 x 240 x 90 mm |
| Hmotnosť | 0,93 kg |
| Stupeň krytia IP | IP56 |
| Puzdro | ABOX-L1 / plast / sivá / káblové priechodky 1 x M16, 1 x M20 |
| Montáž | Nástenná, montážne konzoly |
| EAN kód | 5902143690979 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
