Buferovaný spínaný napájací zdroj (SMPS)

Vin 230 VAC, Vout 10.8...13.8 VDC, Iout 6 A, Ich 1 / 2 A, Pout 72 W, vnútorné puzdro ABOX-H (priestor pre 2x18 Ah batérie).

Kľúčové vlastnosti a funkcie

• dlhší čas zálohovania napájania v porovnaní s tradičnými systémami založenými na UPS
• úspora energie a znížené zahrievanie puzdra vďaka vysokej účinnosti napájacieho zdroja (90%)
• ochrana proti skratu (SCP), ochrana proti preťaženiu (OLP), ochrana proti prehriatiu (OHP) a prepäťová ochrana
• ochrana batérie proti: nadmernému vybitiu (UVP), preťaženiu a prepólovaniu
• automatické prepínanie na prevádzku z batérie v prípade výpadku sieťového napájania
• výstupy OUF a ACF typu otvorený kolektor pre riadenie prevádzky a integráciu s inými systémami
• jednoduchá inštalácia dodatočných modulov s rozstupom otvorov 10.8 mm
• možnosť uloženia nadbytočných káblov vo vnútri puzdra
• vstup káblov na zadnej strane puzdra
• priestor pre NVR rekordér

Dodatočné informácie

• použitím dodatočného konvertora série ASUC je možné zvýšiť a prispôsobiť výstupné napätie požiadavkám inštalácie (napr. 24/48/55 VDC)
• pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a NAS disky, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
• na rozšírenie napájacieho zdroja na 8 výstupných kanálov je potrebné použiť modul poistiek AF-P8-00-OF

Buferovaný napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly prístupu a alarmové systémy. Poskytuje pohodlné riešenie pre napájanie buferovaným napätím prijímačov vyžadujúcich neprerušovanú prevádzku počas občasných výpadkov siete. Použitie buferovaného napájacieho zdroja výrazne predlžuje prevádzkový čas systému v porovnaní so štandardným UPS.

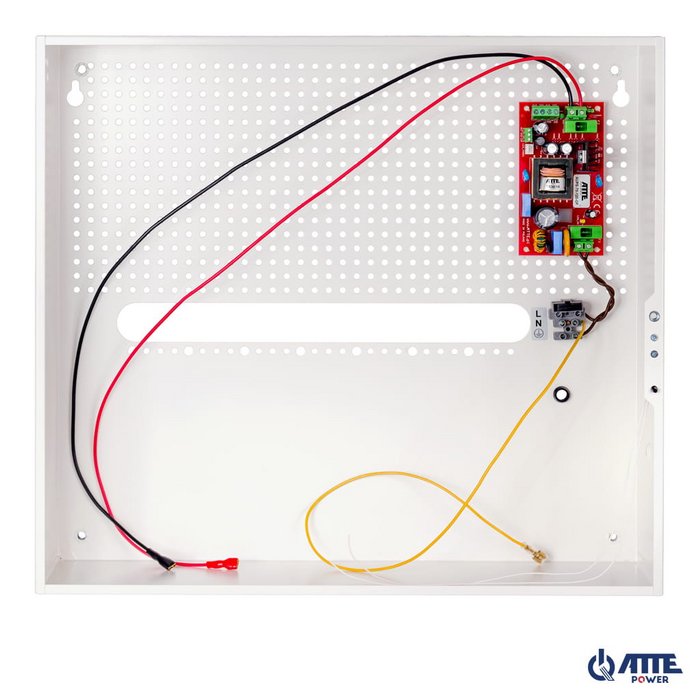

AUPS-70-120-H je navrhnutý pre prácu s bezúdržbovými SLA batériami (gélové a AGM). Vnútorné puzdrá série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z práškovo lakovaného oceľového plechu s polomatným bielym povrchom. Výroba pomocou moderného technologického radu zaisťuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým zámkom, odnímateľnými dverami a dverovým tamper spínačom. Dostupné modely majú špecializované perforácie s rozstupom otvorov 10.8 mm, kompatibilné s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v ľubovoľnej perforovanej časti puzdra.

Príklady použitia

Príklad použitia AUPS-70-120-H v kombinácii s modulom AVC-30-120-OF na napájanie rekordéra s batériovým zálohovaním.
