AUPS-100-120-H Zálohovaný SMPS 12V 8A 100W
Vstupné napätie 230 VAC, Výstupné napätie 10.8 ...13.8 VDC, Výstupný prúd 8 A, Nabíjací prúd 1 / 2 A, Výstupný výkon 100 W, Vnútorný kryt ABOX-H (priestor pre 2x18 Ah batérie).
Použitie dodatočného prevodníka série ASUC umožňuje zvýšenie výstupného napätia a jeho prispôsobenie požiadavkám inštalácie (napr. 24/48/55 VDC). Pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a NAS disky, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC. Pre rozšírenie napájania na 8 výstupných kanálov by sa mal použiť modul poistiek AF-P8-00-OF.
Pufrovaný napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly prístupu a alarmové systémy. Poskytuje pohodlné riešenie pre napájanie pufrovaným napájaním prijímačov vyžadujúcich nepretržitú prevádzku počas občasných výpadkov siete. Použitie pufrovaného napájacieho zdroja výrazne predlžuje dobu prevádzky systému v porovnaní so štandardnou UPS. AUPS-100-120-H je navrhnutý pre prácu s bezúdržbovými SLA batériami (gélové a AGM).

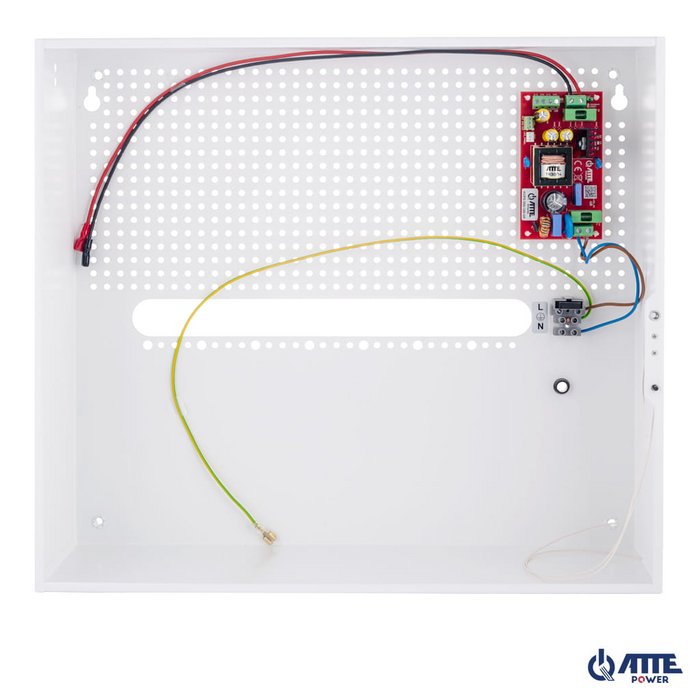

Vnútorné kryty série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky kryty sú vyrobené z plechu s práškovým nástrekom v polomatnej bielej farbe. Výroba pomocou modernej technologickej linky zaručuje najvyššiu kvalitu a presnosť spracovania. Každý kryt je vybavený skrutkovým zámkom, odnímateľnými dverami a spínačom tamper dverí. Dostupne modely majú špecializované perforácie s rozstupom otvorov 10,8 mm, kompatibilné s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu.
Príklad použitia AUPS-100-120-H v kombinácii s modulom AVC-30-120-OF na napájanie rekordéra s batériovým zálohovaním.
| Maximálny výstupný výkon | 120 W |
|---|---|
| Trvalý výstupný výkon | 100 W |
| Typ napájania | Bufferovaný SMPS |
| Výstupné napätie | 10,8...13,8 VDC |
| Vstupné napätie | 190 ... 260 VAC, 50 Hz |
| Výstupný prúd - konštantný | 8 A |
| Výstupný prúd - maximálny | 10 A |
| Ochrana vstupu napájania | Pomalá poistka 3,15 A |
| Ochrana výstupu napájania | Elektronická ochrana proti preťaženiu pri 12 A |
| Účinnosť | 90% @100 W |
| Ochrana obvodu batérie | Odpojenie batérie pri napätí pod 10,8 V, poistka 10 A |
| Štart pri výpadku sieťového napájania | Tlačidlo ŠTART |
| Nabíjací prúd batérie | 1 A alebo 2 A |
| Batéria | 12 V / 18 Ah Gel alebo AGM |
| Indikácia sieťového napätia | LED_AC (žltá) - prítomné sieťové napätie |
| Indikácia výstupného napätia | LED 1 (zelená) - prítomné výstupné napätie |
| Indikácia batérie | LED 2 (červená) - nabíjanie batérie |
| Indikácia krytu | AC LED (zelená) - prítomné sieťové napätie, DC LED (červená) - prítomné výstupné napätie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 450 x 400 x 140 mm |
| Hmotnosť | 4,27 kg |
| Stupeň krytia IP | IP20 |
| Puzdro | ABOX-H / 0,8 mm oceľový plech / biela / vstup na káble |
| Montáž | Nástenná montáž cez montážne otvory s priemerom 6 mm |
| EAN kód | 5902143691198 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
