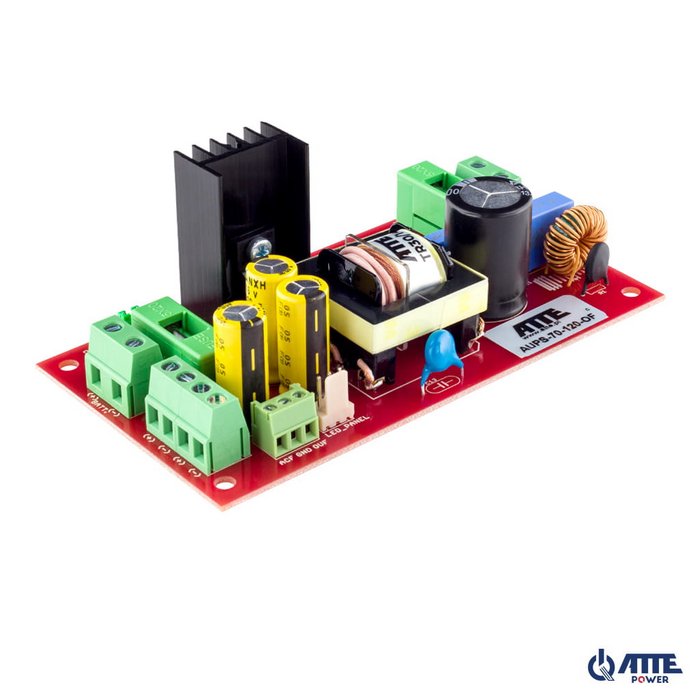

Záložný SMPS AUPS-70-120-OF 12V 6A 72W
Vin 230 VAC, Vout 10,8...13,8 VDC, Ich 1 / 2 A, Iout 6 A, Pout 72 W, open-frame modul.
použitie dodatočného prevodníka série ASUC umožňuje zvýšiť a nastaviť výstupné napätie podľa požiadaviek inštalácie (napr. 24/48/55 VDC) pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a NAS disky, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC na rozšírenie napájacieho zdroja na 8 výstupných kanálov by sa mal použiť modul poistiek AF-P8-00-OF
Buferový napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly vstupu a poplachové systémy. Poskytuje pohodlné riešenie pre napájanie prijímačov s prerušovanou prevádzkou počas občasných výpadkov sieťového napájania. Použitie buferového napájacieho zdroja výrazne predlžuje dobu prevádzky systému v porovnaní so štandardným UPS. AUPS-70-120-OF je navrhnutý na prácu s bezúdržbovými batériami SLA (gélové a AGM).
Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia v akomkoľvek kryte, hoci najpohodlnejší spôsob je použiť špecializované kryty série ABOX a montážne dosky so špeciálnym vzorom otvorov 10,8 mm. Rozostup zodpovedá montážnym otvorom integrovaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akomkoľvek perforovanom úseku krytu alebo montážnej dosky.
Príklad použitia AUPS-70-120-OF v kombinácii s modulom AVC-30-120-OF na napájanie rekordéra s batériovou zálohou.
| Maximálny výstupný výkon | 96 W |
|---|---|
| Trvalý výstupný výkon | 72 W |
| Typ napájacieho zdroja | Bufferovaný SMPS |
| Výstupné napätie | 10,8 ... 13,8 VDC |
| Vstupné napätie | 190 ... 260 VAC, 50 Hz |
| Výstupný prúd - konštantný | 6 A |
| Výstupný prúd - maximálny | 8 A |
| Ochrana vstupu napájacieho zdroja | 10,8 V, 6,3 A poistka |
| Ochrana výstupu napájacieho zdroja | Elektronická ochrana proti preťaženiu pri 12 A |
| Účinnosť | 90% @70 W |
| Ochrana obvodu batérie | Odpojenie batérie pri napätí pod 10,8 V, 6,3 A poistka |
| Štart pri absencii sieťového napätia | Tlačidlo ŠTART |
| Nabíjací prúd batérie | 1 A alebo 2 A |
| Batéria | 12 V Gel alebo AGM |
| Indikácia sieťového napätia | LED_AC (žltá) - prítomnosť sieťového napätia |
| Indikácia výstupného napätia | LED 1 (zelená) - prítomnosť výstupného napätia |
| Indikácia batérie | LED 2 (červená) - nabíjanie batérie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 118 x 65 x 45 mm |
| Hmotnosť | 0,15 kg |
| Konštrukcia krytu | Modul otvorený |
| Montáž | Dištančné kolíky na zacvaknutie, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143690986 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
