Nárazníkový spínaný zdroj (SMPS)

Vin 230 VAC, Vout 10,8...13,8 VDC, Iout 3,5 A, Ich 1,5 A, Pout 42 W, vnútorné puzdro ABOX-F (priestor pre 1x18Ah batériu).

Kľúčové vlastnosti a funkcie

• dlhší čas zálohovania napájania v porovnaní s tradičnými systémami založenými na UPS
• úspora energie a znížené zahrievanie puzdra vďaka vysokej účinnosti napájania (92%)
• ochrana proti skratu (SCP), ochrana proti preťaženiu (OLP), ochrana proti prehriatiu (OHP) a prepäťová ochrana
• ochrana batérie proti: nadmernému vybitiu (UVP), preťaženiu a prepólovaniu
• automatické prepnutie na prevádzku z batérie v prípade výpadku sieťového napájania
• výstupy OUF a ACF s otvoreným kolektorom pre riadenie prevádzky a integráciu s inými systémami
• jednoduchá inštalácia do puzdier série ABOX s rozstupom otvorov 10,8 mm
• možnosť uloženia nadbytočných káblov vo vnútri puzdra
• vstup káblov na zadnej strane puzdra

Dodatočné informácie

• použitie dodatočného meniča série ASUC umožňuje zvýšiť a prispôsobiť výstupné napätie požiadavkám inštalácie (napr. 24/48/55 VDC)
• pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú záznamové zariadenia a NAS disky, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
• na rozšírenie napájania na 8 výstupných kanálov by sa mal použiť modul poistiek AF-P8-00-OF

Nárazníkový napájací zdroj série AUPS je určený pre systémy CCTV, systémy kontroly vstupu a poplachové systémy. Poskytuje pohodlné riešenie pre napájanie prijímačov s nárazníkovým napájaním, ktoré vyžadujú neprerušovanú prevádzku počas občasných výpadkov siete. Použitie nárazníkového napájacieho zdroja výrazne predlžuje dobu prevádzky systému v porovnaní so štandardným UPS.

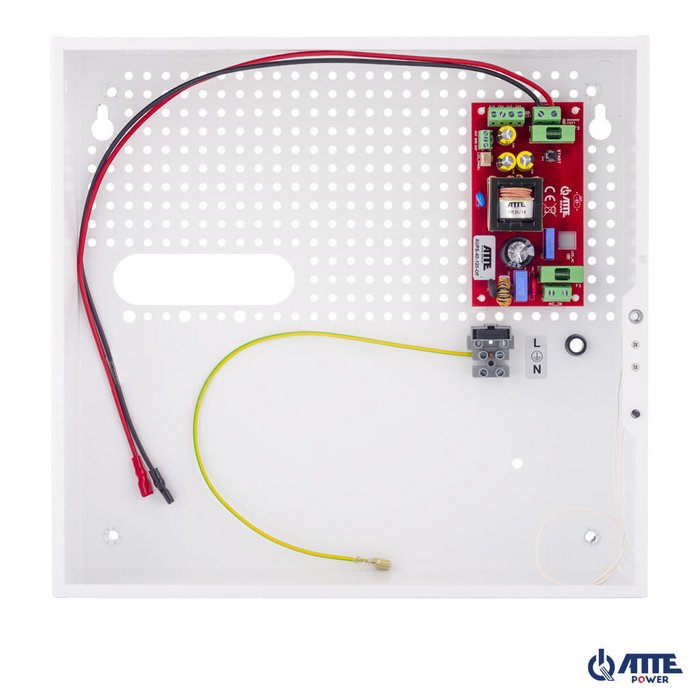

AUPS-40-120-F je navrhnutý pre prácu s bezúdržbovými batériami SLA (gélovými a AGM). Vnútorné puzdrá série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z práškovo lakovaného plechu s polomatným bielym povrchom. Výroba modernou technologickou linkou zaisťuje najvyššiu kvalitu a precíznosť spracovania. Každé puzdro je vybavené skrutkovým zámkom, odnímateľnými dverami a spínačom proti neoprávnenej manipulácii s dverami. Dostupnými modelmi sú puzdrá s špecifickým perforovaním s rozstupom otvorov 10,8 mm, kompatibilným s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v ľubovoľnej perforovanej sekcii puzdra.

Príklady aplikácií

Príklad aplikácie AUPS-40-120-F spolu s AVC-30-120-OF pre napájanie záznamového zariadenia s batériovým zálohovaním.
