AUPS-100-122-OF

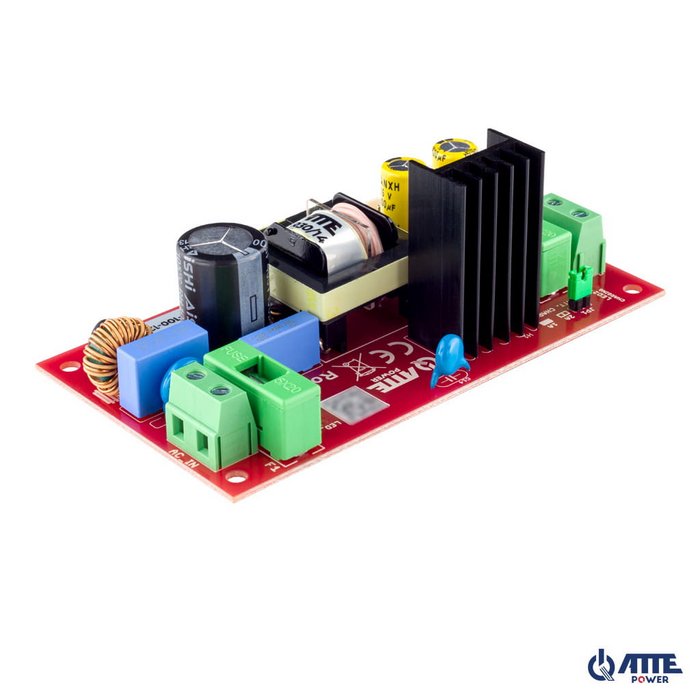

AUPS-100-122-OF je záložný napájací zdroj so zvýšeným výstupným napätím a vyšším nabíjacím prúdom batérie, určený pre inštalácie s častými výpadkami napájania alebo s prerušovaným/cyklickým sieťovým napájaním, ako sú miesta, kde je napätie 230 VAC dostupné iba v noci. Zariadenie predstavuje pohodlné riešenie pre napájanie prijímačov vyžadujúcich neprerušovanú prevádzku počas periodických výpadkov siete. Použitie záložného napájacieho zdroja výrazne predlžuje dobu prevádzky systému v porovnaní so štandardným UPS. Je vhodný pre staveniská, CCTV systémy na vežiach a iné miesta s pravidelne prerušovaným sieťovým napájaním, vrátane obvodov napájajúcich pouličné osvetlenie. AUPS-100-122-OF je navrhnutý na prácu s bezúdržbovými SLA batériami (gélové a AGM).

Kľúčové vlastnosti a funkcie

• dlhší čas zálohovania napájania v porovnaní s tradičnými systémami založenými na UPS
• úspora energie a znížené zahrievanie krytu vďaka vysokej účinnosti napájacieho zdroja (90 %)
• ochrana proti skratu (SCP), ochrana proti preťaženiu (OLP), ochrana proti prehriatiu (OHP) a prepäťová ochrana
• ochrana batérie proti: nadmernému vybitiu (UVP), preťaženiu a prepólovaniu
• automatické prepnutie na prevádzku z batérie v prípade výpadku sieťového napájania
• výstupy s otvoreným kolektorom OUF a ACF pre riadenie prevádzky a integráciu s inými systémami
• jednoduchá inštalácia v krytoch série ABOX s rozstupom otvorov 10,8 mm

Dodatočné informácie

• použitie dodatočného meniča série ASUC umožňuje zvýšiť a prispôsobiť výstupné napätie požiadavkám inštalácie (napr. 24/48/55 VDC)
• pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a disky NAS, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC
• na rozšírenie napájania na 8 výstupných kanálov by sa mal použiť modul poistiek AF-P8-00-OF

Záložný napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly prístupu a poplachové systémy. Poskytuje pohodlné riešenie pre napájanie prijímačov vyžadujúcich neprerušovanú prevádzku počas periodických výpadkov siete. Použitie záložného napájacieho zdroja výrazne predlžuje dobu prevádzky systému v porovnaní so štandardným UPS. Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akéhokoľvek krytu, hoci najpohodlnejšou metódou je použitie špecializovaných krytov série ABOX a montážnych dosiek so špeciálnym rozstupom otvorov 10,8 mm. Rozostup zodpovedá montážnym otvorom integrovaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti krytu alebo montážnej dosky.

Príklady aplikácií

• Príklad aplikácie AUPS-100-122-OF na napájanie kamery a prístupového bodu s batériovou zálohou.
• Príklad aplikácie AUPS-100-122-OF na napájanie kamery a 24 V pasívneho PoE prístupového bodu s batériovou zálohou pomocou PoE prepínača xPoE-6-11-OF.
• Príklad aplikácie AUPS-100-122-OF na napájanie dvoch kamier s batériovou zálohou pomocou PoE injektora AEPI-4-10-OF.

Ak sa ktorákoľvek časť schémy zobrazuje rozmazane, kliknite pravým tlačidlom myši na obrázok a otvorte ho v novom okne – to vám umožní stiahnuť a zobraziť ho v plnom rozlíšení.
