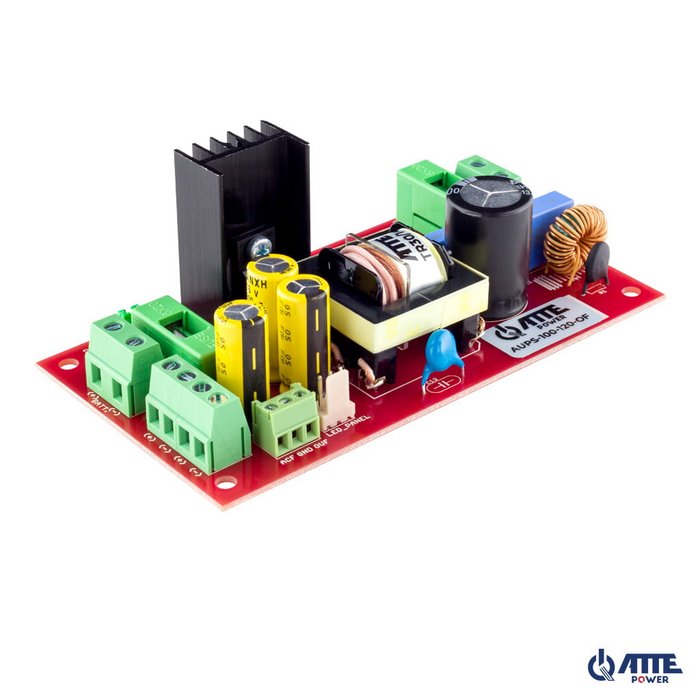

AUPS-100-120-OF zálohovaný spínaný napájací zdroj 12V 8A 100W
Vin 230 VAC, Vout 10.8 ...13.8 VDC, Iout 8 A, Ich 1 / 2 A, Pout 100 W, modul typu open-frame.
Použitie prídavného meniča série ASUC umožňuje zvýšenie a prispôsobenie výstupného napätia požiadavkám inštalácie (napr. 24/48/55 VDC).
Pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú záznamové zariadenia a NAS disky, odporúčame použiť prídavný stabilizačný modul série AVC alebo AVIC.
Na rozšírenie napájacieho zdroja na 8 výstupných kanálov je potrebné použiť poistkový modul AF-P8-00-OF.
Batériový napájací zdroj série AUPS je určený pre CCTV systémy, systémy kontroly prístupu a alarmové systémy. Poskytuje pohodlné riešenie pre napájanie prijímačov s batériovým zálohovaním vyžadujúcich neprerušovanú prevádzku počas pravidelných výpadkov sieťového napájania.
Použitie batériového napájacieho zdroja výrazne predlžuje prevádzkovú dobu systému v porovnaní so štandardným UPS.
AUPS-100-120-OF je navrhnutý pre prácu s bezúdržbovými SLA batériami (gélové a AGM).
Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do akéhokoľvek krytu, hoci najpohodlnejší spôsob je použitie špecializovaných krytov série ABOX a montážnych platní so špeciálnym vzorom otvorov 10.8 mm.
Rozostupy zodpovedajú montážnym otvorom vstavaných modulov.
Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do ľubovoľnej perforovanej časti krytu alebo montážnej platne.
Príklad aplikácie dvoch batériových napájacích zdrojov na napájanie 4 PoE IP kamier a záznamového zariadenia s batériovým zálohovaním.
| Maximálny výstupný výkon | 120 W |
|---|---|
| Trvalý výstupný výkon | 100 W |
| Typ napájania | Bufferovaný SMPS |
| Výstupné napätie | 10,8 ... 13,8 VDC |
| Vstupné napätie | 190 ... 260 VAC, 50 Hz |
| Výstupný prúd - konštantný | 8 A |
| Výstupný prúd - maximálny | 10 A |
| Ochrana vstupu napájania | Pomalá poistka 3,15 A |
| Ochrana výstupu napájania | Elektronická ochrana proti preťaženiu pri 12 A |
| Účinnosť | 90% @100 W |
| Ochrana obvodu batérie | Odpojenie batérie pri napätí pod 10,8 V, poistka 10 A |
| Štart pri absencii sieťového napájania | Tlačidlo START |
| Nabíjací prúd batérie | 1 A alebo 2 A |
| Batéria | 12 V Gélová alebo AGM |
| Indikácia sieťového napätia | LED_AC (žltá) - prítomné sieťové napätie |
| Indikácia výstupného napätia | LED 1 (zelená) - prítomné výstupné napätie |
| Indikácia batérie | LED 2 (červená) - nabíjanie batérie |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 118 x 65 x 45 mm |
| Hmotnosť | 0,15 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Príchytné dištančné kolíky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143691112 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
