IPUPS-8-20-H

Buffer kit pre max. 8 IP kamier, vo vnútornom puzdre ABOX-H (priestor pre 1x 18 Ah batériu + NVR), 72 W napájací zdroj, 10-portový PoE switch (8xPoE 10/100Mbps + 2xGigabit Uplink), elektronické poistky.

Kľúčové vlastnosti a funkcie

• podpora kamier 4K Ultra HD
• záložné napájanie pre 8 PoE 802.3af/at alebo PASSIVE prijímačov
• elektronická poistka pre každý PoE kanál (automatické resetovanie)
• PoE je možné na vybraných portoch vypnúť
• jasná LED signalizácia stavu napájania a prenosu dát
• až 40W výkonu na PoE portoch (LAN_1 až LAN_8)
• rýchla a jednoduchá inštalácia nevyžadujúca konfiguráciu
• vysoká účinnosť napájacieho modulu (90%)
• sú k dispozícii dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• inštalácia modulov do akejkoľvek perforovanej časti puzdra (systém rozstupov dier)
• priestor pre dve 18 Ah batérie
• priestor pre sieťový videorekordér (NVR)
• možnosť uloženia prebytočných káblov vo vnútri puzdra
• vstupy káblov na zadnej strane puzdra
• vzdialenosť od steny/montážneho povrchu

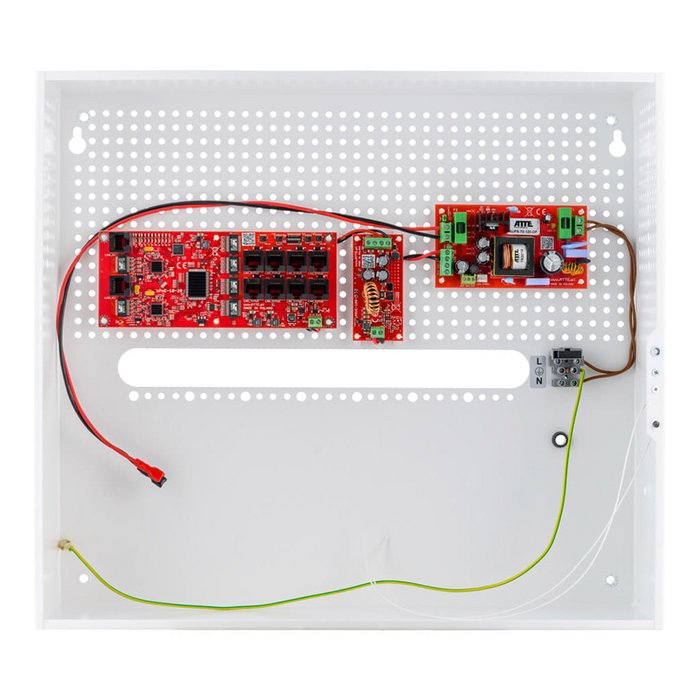

Súprava obsahuje

• 1x puzdro ABOX-H
• 1x napájací zdroj AUPS-70-120-OF
• 1x DC/DC menič ASUC-100-480-OF
• 1x PoE switch xPoE-10-20-OF

Poznámky

• batérie nie sú súčasťou balenia
• maximálne rozmery rekordéra namontovaného vo vnútri puzdra: 390 x 390 x 60 mm
• fotografia s NVR rekordérom zobrazuje príkladnú konfiguráciu zariadení v puzdre ABOX-H

IPUPS-8-20-H je hotová súprava určená na zálohované napájanie CCTV systému s 8 IP kamerami. Elektronická ochrana na PoE výstupoch zaisťuje nepretržitú prevádzku systému v prípade skratu alebo preťaženia jednotlivých napájacích kanálov a automaticky obnoví napätie po odstránení poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú šírku pásma siete, ako je 4K Ultra HD CCTV monitoring.

Zálohované PoE switch súpravy sú určené na použitie s IP kamerami a inými sieťovými zariadeniami podporujúcimi PoE 802.3af/at alebo PASSIVE PoE. Pripojenie vhodných batérií zaisťuje neprerušovanú prevádzku napájacieho systému počas dočasných výpadkov sieťového napájania.

Vnútorné puzdrá série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z práškovo lakovaného oceľového plechu s polomatnou bielou povrchovou úpravou. Výroba pomocou moderného technologického radu zaisťuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým zámkom, odnímateľnými dverami a dverovým sabotážnym spínačom.

Dostupné modely majú špecializované perforácie s rozstupom dier 10,8 mm, kompatibilné s rozstupom montážnych dier inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti puzdra.

Príklady aplikácií

Príklad použitia súpravy IPUPS-8-20-H na napájanie rekordéra spolu s 8 PoE IP kamerami.
