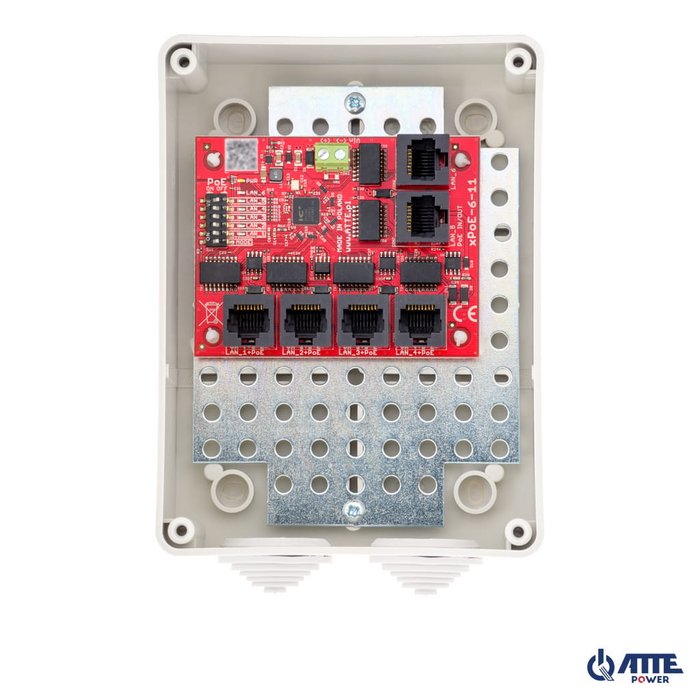

6-portový 10/100 Mbps PoE prepínač (5xPoE + 1xUplink), elektronické poistky, režim Long Range, v externom kryte ABOX-S3, napájací zdroj nie je súčasťou balenia.

Kľúčové vlastnosti a funkcie

• poskytuje napájanie pre 5 prijímačov PoE 802.3af/at alebo PASSIVE
• umožňuje prenos dát až do 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné na vybraných portoch deaktivovať
• prehľadná LED indikácia stavu napájania a prenosu dát
• široký rozsah vstupného napätia (10–56 VDC)
• výstupné napätie = vstupné napätie
• až 70 W na porte LAN_5 PoE IN/OUT
• až 40 W na ostatných PoE portoch
• napájanie cez svorkovnicu (Vin) alebo z iného PASSIVE PoE prepínača (port PoE IN/OUT)
• možnosť kaskádového napájania – jeden xPoE modul napája iný cez port PoE IN/OUT
• rýchla a jednoduchá inštalácia bez potreby konfigurácie
• nízka spotreba energie (<1,5 W)
• inštalácia modulov do akejkoľvek perforovanej časti krytu (systém otvorov)
• možnosť uloženia prebytočných káblov vo vnútri krytu
• vstup káblov cez gumové priechodky namontované v kryte: 2x29 mm
• obsahuje 2 držiaky na montáž krytu bez ovplyvnenia stupňa krytia IP55

xPoE-6-11-S3 je navrhnutý ako univerzálny PoE sieťový prepínač pre systémy IP CCTV. Elektronická ochrana PoE výstupu zabezpečuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy. Nepotrebné (unmanaged) PoE prepínače a extendery sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE. Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardného krúteného páru UTP.

Režimy prevádzky

Prepínač umožňuje pracovať v dvoch režimoch: štandardnom a rozšírenom dosahu.

Štandardný režim (Long Range OFF)

• Všetky porty pracujú na 100 Mbps a ponúkajú Ethernetový dosah až do 100 metrov.

Režim Long Range (Long Range ON)

• Dosah na portoch 1 až 4 sa zvýši na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery.

V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps. S povoleným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestňovaní kamier. Zvýšenie vzdialenosti od prepínača umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania ďalších distribučných bodov.

ŠTANDARDNÝ režim (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Ochrana a pripojenie

Bez ohľadu na zvolený prevádzkový režim prepínač podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• V predvolenom nastavení je režim LongRange zakázaný.
• Zmena režimov vyžaduje reštart napájania.
• Odporúča sa otestovať funkčnosť pred nasadením.
• Žiadna izolácia portov VLAN – všetky porty prepínača môžu navzájom komunikovať bez prerušenia, bez ohľadu na prevádzkový režim.
• Pre nastavenia na dlhé vzdialenosti odporúčame napájať prepínač napätím 55 V z vyhradeného napájacieho zdroja APS-90-550-OF alebo použiť prevodník ASUC-100-550-OF v zálohovaných súpravách.
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí napätie dostupné pre kameru.

Externé kryty série ABOX

Externé kryty série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových spojení inštalovaných v exteriéri. Vysoko kvalitný plast zaisťuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným podmienkam. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi vo vzore 10,8 mm. Toto usporiadanie je plne kompatibilné so vzorom montážnych otvorov inštalačných modulov. Konštrukcia systému umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti montážnej dosky.

Príklady aplikácií

• Príklad aplikácie xPoE-6-11-S3 v kaskádovom zapojení s iným PoE prepínačom xPoE-6-11-S3.
• Príklad aplikácie xPoE-6-11-S3 ako PoE distribučný bod na napájanie 4 kamier v dosahu 280 m.
