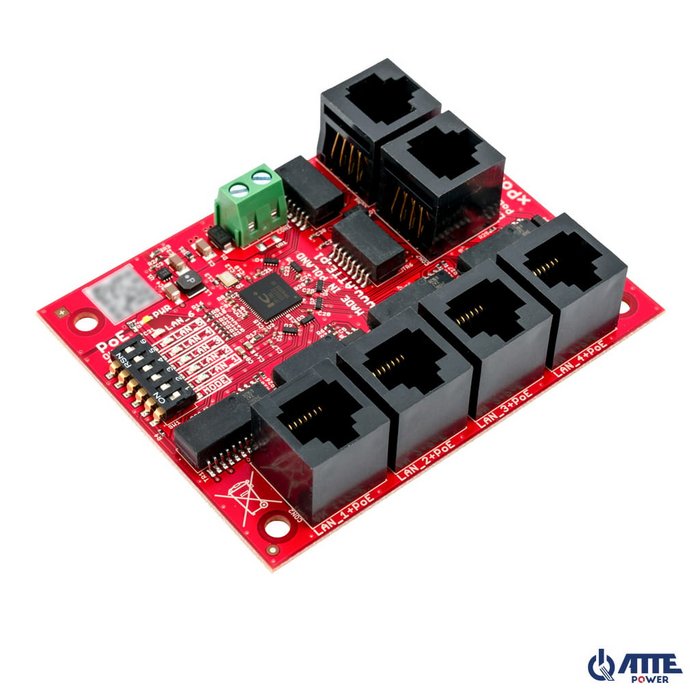

6-portový 10/100 Mbps PoE switch (5xPoE + 1xUplink)

elektronické poistky, Long Range režim, open-frame modul, napájací zdroj nie je súčasťou dodávky.

Kľúčové vlastnosti a funkcie

• poskytuje napájanie pre 5 PoE 802.3af/at alebo PASSIVE prijímačov
• umožňuje prenos dát až do 280 m (Long Range režim)
• elektronická poistka pre každý PoE kanál (auto-reset)
• PoE môže byť na vybraných portoch zakázané
• jasná LED indikácia stavu napájania a prenosu dát
• široký rozsah vstupného napätia (10–56 VDC)
• výstupné napätie = vstupné napätie
• až 70 W na porte LAN_5 PoE IN/OUT
• až 40 W na ostatných PoE portoch
• napájané cez svorkovnicu (Vin) alebo z iného PASSIVE PoE switcha (port PoE IN/OUT)
• kaskádna možnosť napájania – jeden xPoE modul napája iný cez port PoE IN/OUT
• rýchle a jednoduché nastavenie bez potreby konfigurácie
• nízka spotreba energie (<1.5W)
• kompaktné rozmery

xPoE-6-11-OF je navrhnutý ako univerzálny PoE sieťový switch pre IP CCTV systémy. Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy. Unmanaged PoE switche a extendery sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim „Long Range“ umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného UTP krúteného páru. Switch umožňuje pracovať v dvoch režimoch: štandardnom a rozšírenom dosahu. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až 100 metrov. Keď je prepínač nastavený na ON, dosah na portoch 1 až 4 sa zväčší na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť UpLink portov 5 a 6 100 Mbps.

S aktivovaným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestňovaní kamier. Zväčšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania dodatočných distribučných bodov.

Režimy prevádzky

„ŠTANDARDNÝ“ režim (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

„LONG RANGE“ režim (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Bez ohľadu na zvolený prevádzkový režim, switch podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné prepojenie rôznych LAN segmentov.

Poznámky

• v predvolenom nastavení je režim LongRange zakázaný
• zmena režimov vyžaduje reštart napájania
• pred nasadením sa odporúča otestovať funkčnosť
• žiadna izolácia portov VLAN – všetky porty switcha môžu medzi sebou bez prerušenia komunikovať bez ohľadu na prevádzkový režim
• pre diaľkové nastavenia odporúčame napájať switch napätím 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť konvertor ASUC-100-550-OF v zálohovaných súpravách
• prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nízko kvalitných káblov alebo CCA káblov výrazne zníži dosah a obmedzí napätie dostupné pre kameru

Dizajn OF (Open Frame)

Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, hoci najpohodlnejšou metódou je použitie špecializovaných skriniek série ABOX a montážnych platní so špeciálnym vzorom otvorov 10,8 mm. Rozostup zodpovedá montážnym otvorom integrovaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti skrinky alebo montážnej platne.

Príklady aplikácií

• Základná aplikácia xPoE-6-11-OF.
• Príklad použitia xPoE-6-11-OF napájaného z iného PASSIVE PoE switcha.
• Príklad použitia xPoE-6-11-OF v kaskádnom pripojení.

Ak sa akákoľvek časť diagramu javí rozmazaná, kliknite pravým tlačidlom myši na obrázok a otvorte ho v novom okne – to vám umožní stiahnuť a zobraziť ho v plnom rozlíšení.
