PoE prepínač

5-portový gigabitový 10/100/1000 Mbps (2 x PoE IN/OUT 100 W + 3 x PoE IN/OUT 70 W), PoE cez 4 páry, elektronické poistky, modul s otvoreným rámom, napájanie nie je súčasťou balenia.

Kľúčové vlastnosti a funkcie

• Možnosť kaskádového napájania – jeden xPoE modul napája ďalších 5 gigabitových portov (10/100/1000 Mbps)
• PoE cez 4 páry = nižšie úbytky napätia (straty energie) na PoE linke
• Zabezpečuje napájanie pre 5 PoE 802.3af/at/bt prijímačov
• Zabezpečuje napájanie pre všetky ATTE xPoE série (prepínače PoE a extendery)
• Elektronická poistka pre každý PoE kanál (automatické obnovenie)
• PoE je možné na vybraných portoch deaktivovať
• Rýchla a jednoduchá inštalácia bez potreby konfigurácie
• Nízka spotreba energie (< 2 W)

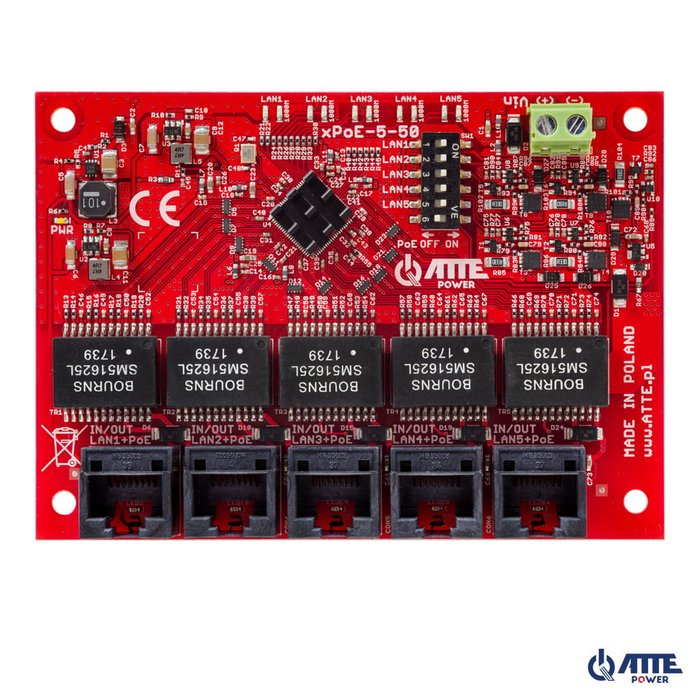

xPoE-5-50-OF je navrhnutý na vytváranie distribuovaných IP CCTV systémov s centrálnym bodom napájania. Jeho jedinečný dizajn umožňuje konštrukciu PoE linky (odbočky) s vysokým napájacím rozpočtom (až 100 W) a vysokou šírkou pásma (Gigabit Ethernet). Elektronická ochrana PoE výstupu zabezpečuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte, ako aj automatické obnovenie napätia po odstránení poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú šírku pásma siete, ako je napríklad monitorovanie 4K Ultra HD CCTV.

Montážne možnosti

Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, pričom najpohodlnejšou metódou je použitie špecializovaných skriniek série ABOX a montážnych platní so špeciálnym rozstupom otvorov 10,8 mm. Tento rozstup zodpovedá montážnym otvorom vstavaných modulov. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení do akejkoľvek perforovanej časti skrinky alebo montážnej platne.

Upozornenia

Upozorňujeme, že keďže sa PoE dodáva cez všetky krútené páry káblov, je potrebné venovať osobitnú pozornosť tomu, či je prijímač kompatibilný. Odporúčame napájať iba ostatné zariadenia ATTE (prepínače, extendery, adaptéry) a štandardizované PoE zariadenia (802.3af/at/bt), v ktorých je možné napájanie dodávať na akomkoľvek páre a s akoukoľvek polaritou.

Nevhodné pre priame napájanie PASÍVNYCH 24 VDC PoE prijímačov, ako sú WiFi antény (napr. Mikrotik, Ubiquiti). Na napájanie PASÍVNYCH 24 VDC PoE zariadení použite SDIP-12-240 alebo SDIP-20-AD0.

Možnosť napájania prijímačov v štandarde 802.3bt môže byť obmedzená na konkrétne modely zariadení – kompatibilitu je potrebné potvrdiť testovaním.

Príklady aplikácií

Príklad použitia xPoE-5-50-OF ako distribučného bodu pre 4 PoE IP kamery.
