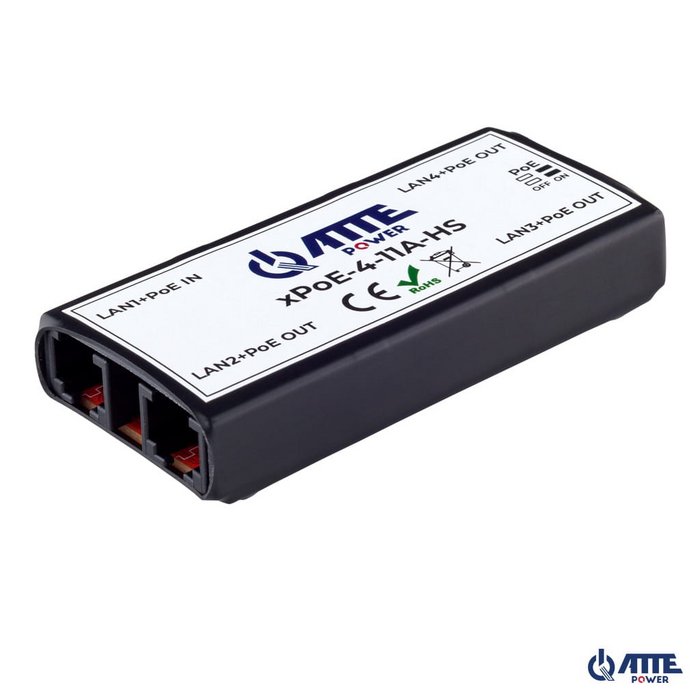

PoE switch/extender, 4-port 10/100 Mbps

Zariadenie je novšia, vylepšená verzia modelu xPoE-4-11-HS. Na základe našich vlastných pozorovaní, testov a vašich návrhov bola nová verzia s písmenom "A" obohatená o niekoľko funkčných modifikácií: boli vykonané vylepšenia v napájacom systéme PoE IN bolo pridané sekvenčné spustenie výstupov PoE OUT (počas štartu a po skrate) bol znížený maximálny odber prúdu (pod 0,5 W) mierne znížená šírka z 97 mm na 93 mm.

Kľúčové vlastnosti a funkcie

• kompaktné rozmery
• podporuje štandardy 802.3af/at alebo PASSIVE PoE (PoE IN)
• poskytuje napájanie pre 3 PoE 802.3af/at alebo PASSIVE prijímače (PoE OUT)
• PoE je možné na vybraných portoch deaktivovať
• kaskádová možnosť napájania – jeden modul napája druhý
• obnovuje a distribuuje sieťový signál (plne funkčný 100Mbps switch)
• celkový výkon až 40 W
• rýchla a jednoduchá inštalácia bez potreby konfigurácie
• jasná LED indikácia stavu napájania a dátovej komunikácie
• široký rozsah prevádzkových teplôt
• nízka spotreba energie (<0,5 W)
• sekvenčné spustenie výstupov PoE

xPoE-4-11A-HS je navrhnutý ako LAN a PoE extender (repeater). Obnovuje sieťový signál a prenáša PoE na vybrané výstupy. Najčastejšie sa používa ako „booster“ na predĺženie siete na vzdialenosti väčšie ako 100 m. Okrem toho je ideálny ako „aktívny rozbočovač“ pri potrebe napájať viacero PoE zariadení (napr. viacerých IP kamier) z jedného UTP kábla, prípadne pri potrebe dodatočnej sieťovej vetvy.

LAN porty

• 4 RJ45 porty 10/100 Mbps (auto MDI-MDIX, auto-negotiation)
• 1 x LAN+PoE IN
• 3 x LAN+PoE OUT

Funkcie portu LAN 1

PoE INPUT (napájanie switche): Pasívne (až 40 W) alebo 802.3at (až 30 W) alebo 802.3af (až 15 W)

PoE Piny: 1,2 (V+/-) 3,6 (V+/-) a/alebo 4,5 (V+/-) 7,8 (V+/-)

Výber PoE štandardu (af/at) LAN1 (PoE IN): Automaticky, predvolene 802.3at ak je podporovaný napájacím zariadením xPoE-4-11A-HS

Funkcie portu LAN 2

PoE OUTPUT (napájanie ďalšieho extendera alebo kamery): Pasívne PoE

Piny: 1,2 (V-) 3,6 (V+) 4,5 (V+)

7,8 (V-)

Funkcie portov LAN 3-4

PoE OUTPUT (napájanie kamery): Pasívne PoE

Piny: 4,5 (V+) 7,8 (V-)

Dodatočné funkcie portu LAN2...LAN4

Sekvenčná aktivácia PoE výstupov: LAN2...LAN4 (počas štartu alebo po skrate)

Nespravované PoE switche a extendery sú navrhnuté pre prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE. Puzdro HS (Heat Shrink) je dobre navrhnuté riešenie, ktoré poskytuje elektrickú izoláciu pri zachovaní čo najkompaktnejšej veľkosti zariadenia. Jeho malá veľkosť umožňuje väčšiu flexibilitu pri výbere miesta inštalácie.

Upozorňujeme, že niektoré aspekty sú mimo našu kontrolu. Keďže extender je napájaný cez PoE, jeho maximálny dostupný výstupný výkon je obmedzený napájaním dodávaným PSE (zariadením napájajúcim xPoE-4-11A-HS):

• pre štandard 802.3af je to približne 13 W dostupných na extendery
• pre štandard 802.3at je to približne 25 W dostupných na extendery
• pre Passive PoE je to maximálne 40 W dostupných na extendery

Berte do úvahy IR prisvietenie – to sa zapína v noci a výrazne zvyšuje spotrebu energie. Zvážte tiež straty výkonu v napájacom kábli, ktoré závisia od jeho prierezu, dĺžky a napätia na PoE linke.

Príklady aplikácií

• Príklad použitia xPoE-4-11A-HS ako LAN extendera.
• Príklad aplikácie xPoE-4-11A-HS na pridanie ďalších kamier v existujúcom bode inštalácie.
• Použitie xPoE-4-11A-HS na zjednodušenie servisného prístupu pri kamere.
• Príklad použitia xPoE-4-11A-HS v kaskádovom pripojení.
