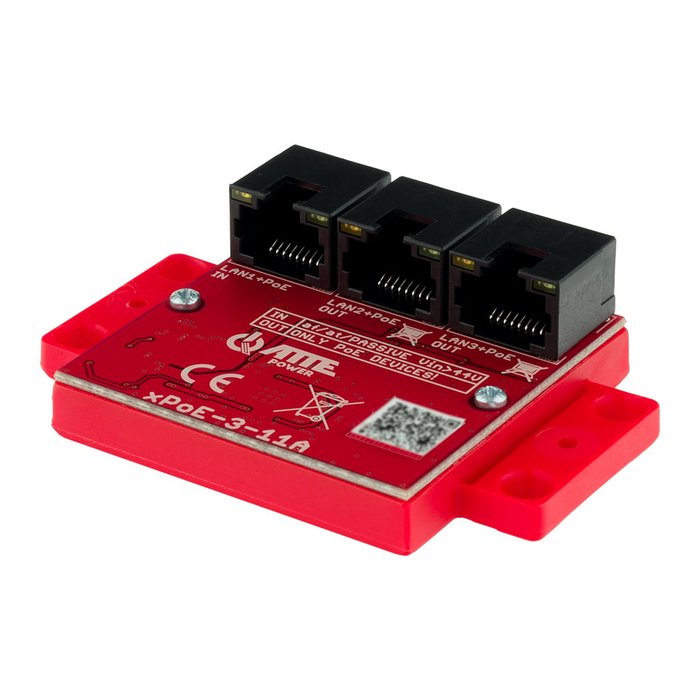

xPoE-3-11A

xPoE-3-11A je navrhnutý ako LAN a PoE extender (repeater). Obnovuje sieťový signál a prenáša PoE na vybrané výstupy. Najčastejšie sa používa ako „booster“ na rozšírenie siete na vzdialenosti väčšie ako 100 m. Navyše je ideálny ako „aktívny splitter“, keď je potrebné napájať viacero PoE zariadení (napr. viacero IP kamier) z jedného UTP kábla, alebo keď je potrebná dodatočná sieťová vetva. Zariadenie je novšia, vylepšená verzia modelu xPoE-3-11. Na základe našich vlastných pozorovaní, testov a vašich návrhov bola nová verzia s písmenom "A" vylepšená o niekoľko funkčných modifikácií: boli vykonané vylepšenia napájacieho systému PoE IN bol pridaný sekvenčný štart PoE OUT výstupov (počas štartu a po skrate) bola znížená maximálna spotreba energie (pod 0,5 W)

Kľúčové vlastnosti a funkcie

• miniatúrny dizajn umožňuje montáž do základne kamery
• podporuje štandardy 802.3af/at alebo PASSIVE PoE (PoE IN)
• poskytuje napájanie pre 2 PoE 802.3af/at alebo PASSIVE prijímače (PoE OUT)
• možnosť kaskádového napájania – jeden modul napája druhý
• obnovuje a distribuuje sieťový signál (plne funkčný 100Mbps switch)
• celkový výkon až do 40 W
• rýchle a jednoduché nastavenie bez potreby konfigurácie
• široký rozsah prevádzkových teplôt
• nízka spotreba energie (<0,5 W)
• sekvenčný štart PoE výstupov

LAN porty

• 3 RJ45 porty 10/100 Mbps (auto MDI-MDIX, auto-negotiation)
• 1 x LAN+PoE IN
• 2 x LAN+PoE OUT

LAN 1 port

• funkcie PoE INPUT (napájanie switche): Pasívne (až 40 W) alebo 802.3at (až 30W) alebo 802.3af (až 15W)
• PoE PINS: 1,2 (V+/-) 3,6 (V+/-) a/alebo 4,5 (V+/-) 7,8 (V+/-)
• výber PoE štandardu (af/at)
• LAN1 (PoE IN): Automatický, predvolene 802.3at, ak je podporovaný napájacím zariadením xPoE-3-11A

LAN 2 port

• funkcie PoE OUTPUT (napájanie iného extendera alebo kamery): Pasívne
• PoE PINS: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)

LAN 3 port

• funkcie PoE OUTPUT (napájanie kamery): Pasívne
• PoE PINS: 4,5 (V+) 7,8 (V-)

Dodatočný port

• funkcie LAN2...LAN3
• Sekvenčná aktivácia PoE výstupov: LAN2...LAN3 (počas štartu alebo po skrate)

Nespravované PoE switche a extendery sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE. Kompaktný dizajn umožňuje inštaláciu v obmedzených priestoroch. Umožňuje tiež inštaláciu zariadenia do akéhokoľvek krytu, hoci najpohodlnejšia metóda je použitie špecializovaných krytov série ABOX a montážnych dosiek so špeciálnym vzorom otvorov 10,8 mm. Tento systém umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu alebo montážnej dosky. S dodatočným adaptérom je možné zariadenie namontovať na lištu TH-35.

Kryt umožňuje niekoľko možností montáže

• „tradične“ pomocou montážnych kolíkov vo vzore otvorov 10,8 mm, ako sa nachádza vo všetkých krytoch ABOX
• skrutkovaním cez dodatočné otvory na akýkoľvek plochý povrch
• pomocou montážnej dosky ADD-RACK2U1 alebo ADD-RACK2U2
• pomocou dodatočných klipov na lište TH35 (DIN) ADD-TH35

Upozorňujeme, že niektoré aspekty sú mimo našu kontrolu. Keďže extender je napájaný cez PoE, jeho maximálny dostupný výstupný výkon je obmedzený výkonom dodávaným PSE (zariadením napájajúcim xPoE-3-11A):

• pre štandard 802.3af je to približne 13W dostupných na extendri
• pre štandard 802.3at je to približne 25W dostupných na extendri
• pre Passive PoE je to maximálne 40W dostupných na extendri

Zohľadnite IR osvetľovače – zapínajú sa v noci a výrazne zvyšujú spotrebu energie. Zohľadnite tiež straty výkonu v napájacom kábli, ktoré závisia od jeho prierezu, dĺžky a napätia PoE linky.

Príklady aplikácií

1. Základná aplikácia xPoE-3-11A – keď je potrebné pripojiť dodatočnú IP kameru pomocou existujúceho jedného UTP kábla, alebo keď je potrebné rozšíriť sieť a PoE na iné miesto.
2. Základná aplikácia xPoE-3-11A - kaskádové pripojenie 2 extenderov na napájanie 3 kamier.
3. Základná aplikácia xPoE-3-11A – kaskádové pripojenie 3 extenderov na napájanie 4 kamier pomocou PoE switche IPB-5-10A-S4.
