xFIBER-6-30-OF

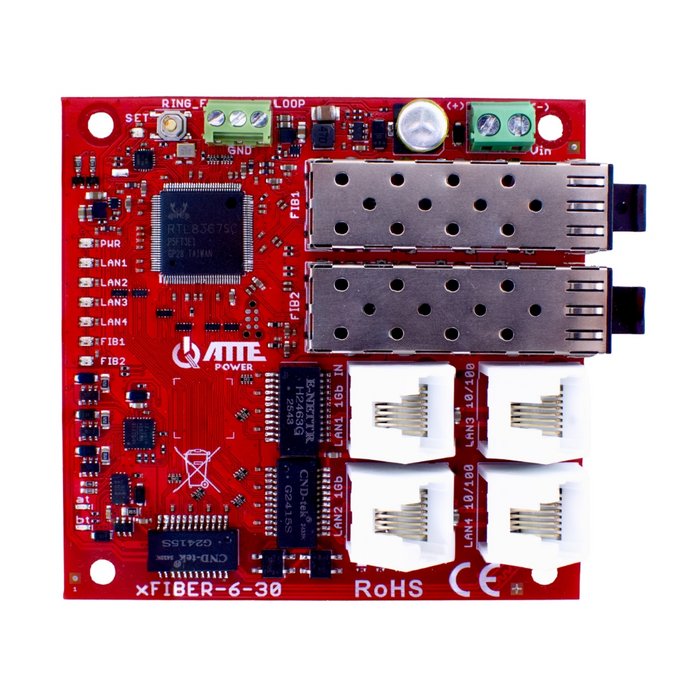

xFIBER-6-30-OF je 4-portový PoE switch vybavený dvoma SFP portami. Zariadenie umožňuje napájanie až troch PoE IP kamier a súčasne poskytuje optické pripojenie typu uplink. Primárnou aplikáciou zariadenia je vytváranie distribučných bodov pre napájanie IP kamier vo veľkoplošných optických inštaláciách. Dva SFP porty poskytujú súčasný optický vstup a výstup, čím umožňujú prevádzku v kruhovej topológii.

Technické parametre

xFIBER-6-30-OF je PoE switch s jedným RJ45 PoE IN portom (10/100/1000 Mbps) a tromi RJ45 PoE OUT portami (jeden 10/100/1000 Mbps port, dva 10/100 Mbps porty) pracujúcimi podľa štandardu 802.3af/at. Zariadenie je tiež vybavené dvoma 100/1000 Mbps SFP portami.

Napájanie

Modul je možné napájať dvoma spôsobmi. Primárnym zdrojom napájania je externý napájací zdroj s napäťovým rozsahom 30–58 V pripojený cez svorku Vin (poznámka: ak je požadované PoE výstup, modul musí byť napájaný napätím vyšším ako 44 V). xFIBER-6-30-OF je možné napájať aj cez PoE cez LAN1 PoE IN port. Maximálny príkon je 90 W (802.3bt typ 4).

Indikácia PoE

LED diódy AT a BT indikujú štandard PoE dohodnutý s napájacím zariadením.

Kruhová topológia

Zariadenie podporuje prevádzku v kruhovej topológii. Štandardne je xFIBER-6-30-OF nakonfigurovaný v režime „slave“. Pre správnu funkciu RING (bez vytvárania slučiek v sieti) musí byť jedno zariadenie nakonfigurované ako „master“, pretože je zodpovedné za správu presmerovania dát medzi SFP portami.

Prepínanie režimu

Na zmenu prevádzkového režimu xFIBER-6-30-OF stlačte a podržte tlačidlo „SET“ približne na 3 sekundy, kým nezačne blikať susediaca LED dióda. Potom prepínajte režimy jedným stlačením a potvrďte výber opätovným stlačením a podržaním tlačidla na 3 sekundy. V režime „master“ by mala byť LED dióda SET rozsvietená na modro.

Detekcia slučiek

xFIBER-6-30-OF automaticky deteguje slučku v sieti na RJ45 portoch. Ak je detegovaná slučka na ktoromkoľvek z portov, príslušné pripojenie je okamžite deaktivované. Táto situácia je indikovaná LED diódami LAN1–LAN4, ktoré sa rozsvietia na červeno.

Technický (open-collector) výstup

Technický (open-collector) výstup poskytuje nasledujúce signály:

• LOOP – detekovaná slučka na RJ45 portoch
• RING_F – správne pripojenie v kruhovej topológii (indikované iba na zariadení pracujúcom v režime „master“)

Výstup RING_F indikuje, či je optický kruh neporušený. Vysoký stav signalizuje normálnu optickú komunikáciu, zatiaľ čo nízky stav signalizuje prerušenie kruhu. Technický výstup je možné pripojiť k ústredni alarmu alebo radiču podporujúcemu open-collector výstup.

Kľúčové vlastnosti a funkcie

• podpora napájania až troch PoE zariadení podľa štandardu 802.3af/at
• dva SFP porty
• podpora RING topológie
• detekcia slučiek a automatické vypnutie portov
• široký rozsah vstupného napätia: 30–58 V
• jasná signalizácia prevádzkového režimu
• technický výstup pre signalizáciu detekcie slučky
• rýchla a jednoduchá konfigurácia režimu pomocou tlačidla SET
• napájanie cez PoE
• kompaktný dizajn modulu

Stav zariadenia je signalizovaný LED diódami:

• PWR
• Biela – napájanie prítomné
• Červená (blikajúca) – vstupné napätie pod 44 V
• Červená (svieti) – vstupné napätie príliš nízke (Vin < 30 V)
• SET
• Zelená – zariadenie v režime „slave“
• Modrá – zariadenie v režime „master“
• LAN 1 - LAN 4
• Zelená – prenos dát na porte
• Oranžová – prenos PoE a dát na porte
• Červená – port so slučkou
• FIB 1
• Zelená – prenos dát na SFP porte
• Modrá – monitorovanie režimu RING na SFP porte (indikácia iba pre zariadenie v režime „master“)
• FIB 2
• Zelená – prenos dát na SFP porte
• AT
• Červená – zariadenie napájané cez vstupný port PoE switchom podporujúcim 802.3at (30 W)
• BT
• Červená – zariadenie napájané cez vstupný port PoE switchom podporujúcim 802.3bt (60 W)
• AT + BT
• Červená – zariadenie napájané cez vstupný port PoE switchom podporujúcim 802.3bt (90 W)

xFIBER-6-30-OF je spoľahlivé riešenie, ktoré vyniká flexibilitou, jednoduchosťou použitia a detekciou zlyhania portov. Jeho kompaktný dizajn umožňuje jednoduchú inštaláciu na širokú škálu miest. Pri nasadení v kruhovej topológii modul zabezpečuje nepretržitú prevádzku pripojených zariadení. Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akéhokoľvek vhodného krytu. Najpohodlnejším spôsobom inštalácie je však použitie špecializovaných krytov série ABOX alebo montážnych dosiek vybavených otvorom s rozostupom 10,8 mm. Tento montážny systém je kompatibilný s rozostupom montážnych otvorov používaných v open-frame moduloch. Systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu alebo montážnej dosky.

Poznámky k inštalácii

SFP moduly je potrebné zakúpiť samostatne (ATTE neponúka SFP moduly). xFIBER-6-30-OF je kompatibilný s jednorežimovými a viacre˛imovými modulmi spĺňajúcimi štandard IEEE 802.3z.

Príklady aplikácií

• Príklad použitia štyroch modulov xFIBER-6-30-OF pracujúcich v kruhovej konfigurácii.
• Príklad použitia troch modulov xFIBER-6-30-OF spojených sériovo pomocou optického kábla.
• Príklad napájania xFIBER-6-30-OF pomocou PoE switcha.
• Príklad použitia xFIBER-6-30-OF spolu s extenderom APT-4-11 na napájanie 5 kamier.
