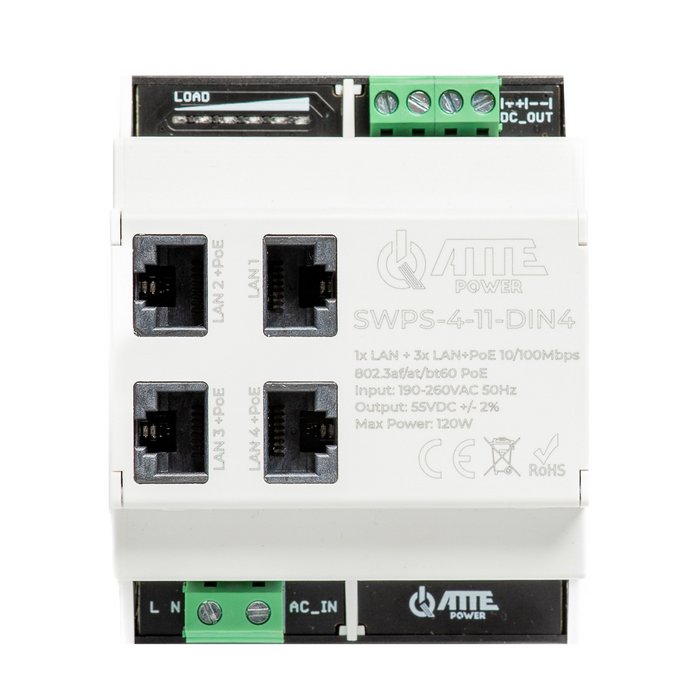

SWPS-4-11-DIN4

SWPS-4-11-DIN4 je PoE prepínač so zabudovaným napájacím zdrojom v puzdre DIN4, ktoré je možné namontovať na lištu TH35. Zariadenie sa najčastejšie používa v automatizačných alebo monitorovacích systémoch, keď potrebujeme napájať až 3 IP PoE zariadenia.

Popis

PoE prepínač má 4 RJ45 porty, z ktorých 3 sú PoE porty pracujúce podľa štandardu 802.3af/at/bt60, čo umožňuje zariadeniu fungovať ako distribučný bod pre napájanie viacerých zariadení pomocou UTP kábla.

Celkový výkon prepínača SWPS-4-11-DIN4 je 120W, ktorý je rozdelený medzi 3 PoE výstupy a dodatočný 55V výstup cez skrutkovací konektor DC_OUT.

Zariadenie má možnosť redundantného napájania, ktoré je možné realizovať pomocou druhého modulu s rovnakým napätím, napríklad SWPS-4-11-DIN4 alebo APS-120-550-DIN4.

Vstavaná funkcia LR150 (Long Range 150m) umožňuje stabilnú prevádzku všetkých portov až do vzdialenosti 150 metrov UTP pri rýchlosti 100Mbps s napájaním PoE. To umožňuje inštaláciu kamier bez použitia dodatočného medziproduktového extendera.

Indikácia LED

Štandard identifikácie PoE, prenosu a spotreby energie prijímačmi signalizujú LED diódy:

• LED v porte LAN1 (biela) – napájanie
• LED v porte RJ45 (červená) – napájanie PoE v porte
• LED v porte RJ45 (zelená) – spojenie a prenos dát

Indikátor záťaže

Prepínač má tiež indikátor záťaže, ktorý umožňuje ľahko určiť spotrebu energie zariadenia:

• Farba: Biela, Význam: Pohotovostný režim (bez záťaže)
• Farba: Zelená, Význam: Aktuálna spotreba energie
• Farba: Modrá, Význam: Maximálna zaznamenaná spotreba energie
• Farba: Červená, Význam: Prekročenie spotreby energie ~110W (blízko preťaženia)

Kľúčové vlastnosti a funkcie

• možnosť napájania až 3 prijímačov PoE 802.3af/at/bt60
• celkový výkon až 120W z napájacieho zdroja
• vysoká účinnosť modulu >90%
• redundantné napájanie (zabezpečuje kontinuitu napájania cez druhý modul)
• vstavaná funkcia LR150 zvyšuje maximálnu prenosovú vzdialenosť na 150 metrov
• jasná signalizácia prevádzkového stavu a spotreby energie
• rýchle a jednoduché spustenie bez konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Montáž a inštalácia

Vďaka puzdru DIN4 je možné SWPS-4-11-DIN4 namontovať na lištu TH35. Štandardizované puzdro poskytuje ochranu pred mechanickým poškodením a uľahčuje integráciu zariadenia do automatizačných a monitorovacích systémov.

Zariadenie má stupeň ochrany IP20. Na zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou vlhkosti je potrebné použiť vhodné puzdro (minimálne IP44).

Poznámky k inštalácii

Ak chceme použiť redundantné napájanie pre zariadenie, je najlepšie ho napájať z oddelených fáz inštalácie, aby v prípade zlyhania jednej fázy mohla zostať druhá v prevádzke.

Príklady aplikácií

• Príklad použitia SWPS-4-11-DIN4 na napájanie 3 IP PoE zariadení (kamera, interkom, videovrátnikový monitor).
• Príklad použitia SWPS-4-11-DIN4 a APT-4-11 na napájanie 5 PoE IP kamier (APT-4-11 napájaný cez PoE).
• Príklad použitia SWPS-4-11-DIN4 a APT-4-11 na napájanie 5 PoE IP kamier (APT-4-11 napájaný zo skrutkovacieho konektora).
• Príklad aplikácie redundantného napájania v SWPS-4-11-DIN.
• Príklad použitia SWPS-4-11-DIN4 a APT-4-11 na napájanie 5 PoE IP kamier, s pridaným napájacím zdrojom APS-120-550-DIN4 na zabezpečenie kontinuity napájania (redundantné napájanie).
