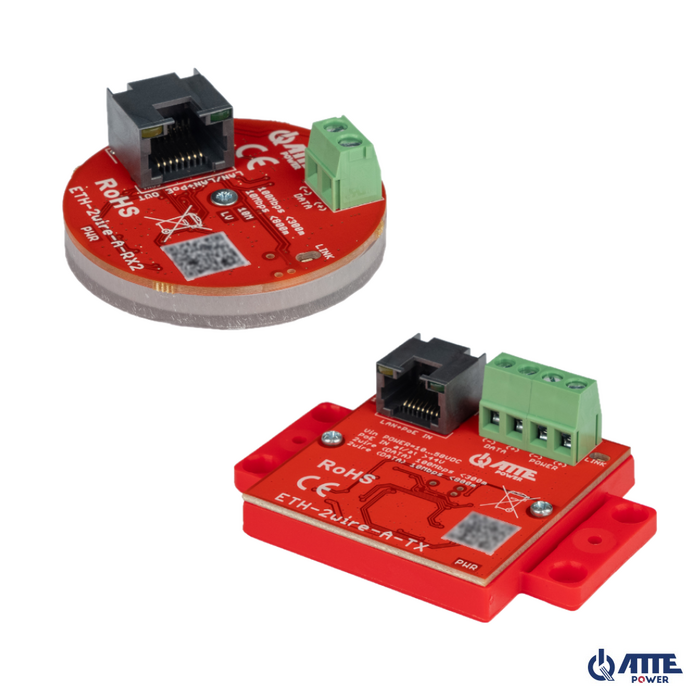

ETH-2wire-A-SET2

je súprava aktívnych prevodníkov pre prenos dát Ethernet a napájania PoE pomocou 2 vodičov, napríklad jedného páru UTP kábla. Súprava umožňuje inštaláciu kamier alebo iných IP PoE zariadení na miestach, kde je nemožné alebo neekonomické vymeniť existujúce káblové rozvody.

Základné aplikácie

• inštalácia VOIP telefónov na existujúce telefónne vedenie
• použitie existujúceho telefónneho kábla na prenos dát Ethernet
• náhrada domáceho vrátnika IP video vrátnikom

Vysielač ETH-2wire-A-TX je napájaný z akéhokoľvek PoE prepínača (port RJ45) a následne pomocou 2 vodičov umožňuje obojsmernú sieťovú komunikáciu a napájanie prijímača ETH-2wire-A-RX2 spolu s IP PoE kamerou. Výstupný port LAN pracuje podľa štandardu 802.3af/at/bt.

Prenosová vzdialenosť a priepustnosť

Pomocou jedného páru UTP kábla môžeme dosiahnuť prenosovú vzdialenosť:

• až 800 m pri priepustnosti 10 Mbps
• až 300 m pri priepustnosti 100 Mbps

Priepustnosť 2wire cesty sa nastavuje automaticky v závislosti od stability pripojenia. Priepustnosť znížená na 10 Mbps signalizuje rozsvietenie dodatočnej LED diódy 10M na sieťovom konektore. To umožňuje rýchlu diagnostiku stavu pripojenia.

Faktory ovplyvňujúce výkon

Pre káble iné ako tienený krútený pár UTP sa maximálna vzdialenosť a priepustnosť môžu líšiť od uvedených. Faktory ako kvalita kábla, počet konektorov na trase kábla, poškodenie izolácie a environmentálne podmienky na mieste inštalácie môžu ovplyvniť skutočnú prenosovú vzdialenosť a mali by sa pri návrhu zohľadniť.

Indikátory LED

LED diódy indikujú prenos, šírku pásma a riadenie napätia:

• PWR - Zariadenie je napájané
• LED LINK - Signalizuje prenos medzi modulmi
• LED 10M - Dostupná priepustnosť je 10 Mbps
• LED LV - Nízke napätie, nízke napätie (<44V) na zariadení

LED dióda LV sa uzamkne a signalizuje pokles napätia pod 44 V DC na prijímači ETH-2wire-A-RX2. Je možné ju resetovať vypnutím zariadenia a opätovným pripojením napájania. Jej rozsvietenie signalizuje potrebu overiť správnosť napájania súpravy. Pokles napätia pod 44 V DC môže byť príčinou nestabilnej prevádzky alebo zabráni spusteniam PoE prijímačov pripojených k ETH-2wire-A-RX2 po reštarte.

Napájanie modulu ETH-2wire-A-TX

Modul ETH-2wire-A-TX má možnosť napájania z externých napájacích zdrojov cez dodatočné skrutkové konektory POWER. Pre správne napájanie PoE prijímačov musí byť napätie vyššie ako 44 V.

Kľúčové vlastnosti a funkcie

• prenos Ethernet cez akékoľvek 2 vodiče
• prenos na úrovni 100 Mbps až do 300 m a 10 Mbps až do 800 m cez vodiče UTP kábla
• napájanie z PoE prepínača v štandarde 802.3af, 802.3at alebo PoE pasívneho (port PoE IN)
• jasné signalizovanie prevádzkového stavu, priepustnosti a prenosu
• malá veľkosť zariadenia umožňujúca inštaláciu v malých priestoroch, napr. v inštalačnej krabici
• nízka spotreba energie zariadenia (< 1,35 W)
• jednoduché a rýchle spustenie bez konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Ochrana a montáž

Zariadenie má stupeň ochrany IP20, na zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebná vhodná skrinka (minimálne IP44).

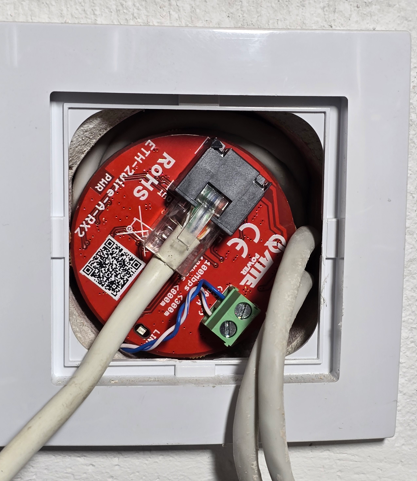

Vďaka svojmu kruhovému dizajnu umožňuje ETH-2wire-A-RX2 inštaláciu na ťažko prístupných miestach, ako sú elektroinštalačné krabice pod omietku.

ETH-2wire-A-TX je vybavený univerzálnym montážnym základom, ktorý umožňuje montáž niekoľkými spôsobmi:

• pomocou montážnych kolíkov na mriežke 10,8 mm, ktorá je prítomná vo všetkých krytoch ABOX
• pomocou montážnych kolíkov pre 19' a 10' rackové adaptéry
• skrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-TH35 je možné modul namontovať na lištu TH35 (DIN)

Ak sa modul ETH-2wire-A-TX používa v malom priestore, je možné odrezať a odštiepiť montážne držiaky základne, aby sa zmenšili rozmery modulu.

Poznámky k inštalácii

• hodnoty priepustnosti a vzdialenosti sú uvedené pre jeden pár UTP vodičov, v skutočnosti sa môžu líšiť v závislosti od použitého kábla v 2wire ceste
• šírka pásma 2wire cesty sa nastavuje automaticky v závislosti od stability pripojenia

Príklady aplikácií

• základná aplikácia ETH-2wire-A-SET2 pre Ethernet prenos cez dva vodiče
• Príklad použitia ETH-2wire-A-SET2 pre Ethernet prenos cez dva vodiče napájaním modulov z externého napájacieho zdroja
• Príklad použitia ETH-2wire-A-SE2 na napájanie 3 IP PoE kamier cez dva vodiče v spojení s prepínačom APT-4-11
• Príklad použitia ETH-2wire-A-SET2 na napájanie VOIP telefónu napájaním zariadenia z externého napájacieho zdroja
