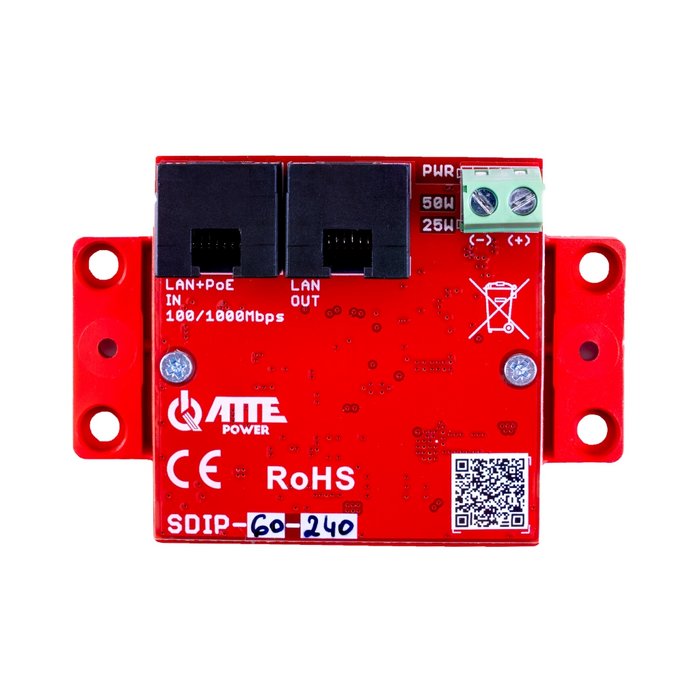

SDIP-60-240

je gigabitový PoE adaptér so step-down konvertorom. Zariadenie je špecializované riešenie pre napájanie 24 V zariadení s výkonom do 60 W. PoE adaptér môže byť napájaný cez 802.3af/at/bt PoE alebo 44 ... 56 V pasívne PoE. Zariadenie neposkytuje PoE na RJ45 výstupe.

Použitie

Zariadenie je primárne určené na napájanie zariadení ako sú:

• PLC I/O moduly
• priemyselné počítače
• PoE switche napájané 24 V
• nestandardné PoE zariadenia, napr. zariadenia nekompatibilné so štandardmi 802.3af/at

Indikátory

Detekovaný PoE štandard, prevádzkový stav a dostupný výstupný výkon indikujú LED diódy:

• LED PWR (červená) – napájanie
• LED na RJ45 vstupnom porte (žltá) – PoE prítomné na porte
• LED 25W (červená) – zariadenie je napájané cez port LAN+PoE IN štandardom 802.3at; k dispozícii až 25 W na skrutkovacej svorke
• LED 50W (červená) – zariadenie je napájané cez port LAN+PoE IN štandardom 802.3bt (typ 3); k dispozícii až 50 W na skrutkovacej svorke
• LED 50W a LED 25W (červená) – zariadenie je napájané cez port LAN+PoE IN štandardom 802.3bt (typ 4); k dispozícii až 60 W na skrutkovacej svorke

Kľúčové vlastnosti a funkcie

• vysoký výstupný výkon až 60 W
• podporuje napájanie zariadení s napájacím napätím 24 V
• napájané cez 802.3af/at/bt PoE switch alebo Passive PoE
• vysoká účinnosť >90 %
• určené pre použitie v sieťach 10/100/1000 Mbps
• kompaktné rozmery umožňujúce inštaláciu v malých krytoch

Inštalácia a montáž

Zariadenie má stupeň krytia IP20. Na ochranu pred atmosférickými vplyvmi a kondenzáciou vlhkosti musí byť inštalované vo vhodnom kryte s minimálnym krytím IP44.

Ak má byť zariadenie inštalované v stiesnenom priestore, montážne výstupky montážnej základne je možné odrezať a odstrániť, aby sa zmenšili celkové rozmery modulu.

SDIP-60-240 je vybavený univerzálnou montážnou základňou, ktorá umožňuje montáž modulu viacerými spôsobmi:

• pomocou montážnych stĺpikov s rozstupom 10,8 mm, ako sa používajú vo všetkých krytoch ABOX
• pomocou montážnych stĺpikov pre 19" a 10" RACK adaptéry
• pripevnením modulu cez dodatočné montážne otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-TH35 na montáž modulu na lištu TH35 (DIN)

Príklady aplikácií

Príklad aplikácie SDIP-60-240 na napájanie 24 V I/O modulu vybaveného RJ45 portom.
