SDIP-40-120

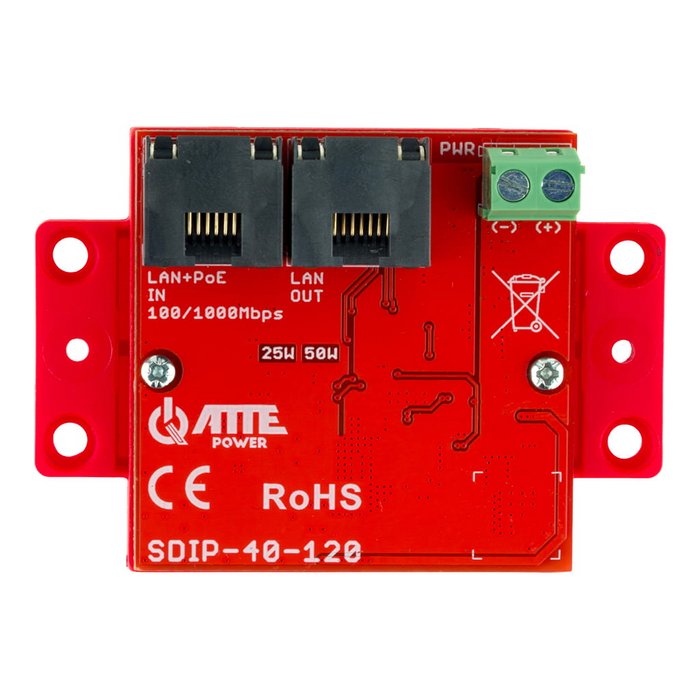

je gigabitový PoE adaptér so znižujúcim meničom napätia. Zariadenie je špecializované riešenie pre napájanie 12V spotrebičov s rozpočtom 40W. PoE adaptér je možné napájať pomocou PoE 802.3af/at/bt alebo PoE PASSIVE 44...56V. SDIP-40-120 je PoE splitter plne kompatibilný s PoE prepínačmi pracujúcimi podľa štandardu 802.3af/at/bt. Zariadenie nemá PoE na RJ45 výstupe.

Hlavné aplikácie zariadenia pre napájanie spotrebičov ako sú:

• NVR s diskovými kamerami v kombinácii s IR osvetlením
• siréna, mikrofón alebo reproduktor
• IP videovrátnik s elektrickým otváraním dverí
• kamerový monitor napájaný 12V
• nesúladné PoE zariadenia (napr. také, ktoré nie sú kompatibilné so štandardom 802.3af/at)

Splitter SDIP-40-120 je možné použiť ako alternatívu ku konvertoru SDIP-12-121 v prípade potreby vyššieho výkonového rozpočtu ako 12W. Maximálny výkon zariadenia je 40W, ale môže byť dočasne zaťažené 50W.

Štandard identifikácie PoE, prevádzkový stav a dostupný výkon pre prijímače je signalizovaný pomocou LED:

• LED PWR – prítomnosť napájania
• LED v RJ45 konektoroch – prítomnosť PoE napájania na porte
• LED 25W – napájanie zariadenia z portu LAN+PoE IN v štandarde 802.3at do 25W dostupných na skrutkovacom konektore
• LED 50W – napájanie zariadenia z portu LAN+PoE IN v štandarde 802.3bt do 50W dostupných na skrutkovacom konektore

Kľúčové vlastnosti a funkcie:

• široký rozsah výstupného výkonu (40W)
• napájanie 12V
• možné cez PoE 802.3bt alebo prepínač ATTE
• napájané cez PoE 802.3af/at/bt alebo PoE pasívny prepínač
• vysoká energetická účinnosť >90%
• určené pre prevádzku v sieťach 10/100/1000Mbps
• malá veľkosť zariadenia umožňuje inštaláciu do malých krytov

Zariadenie má stupeň krytia IP20, pre zaistenie ochrany pred vplyvmi prostredia a kondenzáciou je potrebný vhodný kryt (min. IP44). Ak bude zariadenie používané v malom priestore, je možné odrezať a odlamovať montážne úchyty základne, aby sa zmenšili rozmery modulu.

SDIP-40-120 je vybavený univerzálnou montážnou základňou, ktorá umožňuje jeho montáž viacerými spôsobmi:

• pomocou montážnych čapov na mriežke 10,8 mm, ktorá je použitá vo všetkých krytoch ABOX
• s použitím montážnych čapov pre adaptéry RACK 19" a RACK 10"
• zaskrutkovaním cez dodatočné otvory na akúkoľvek rovnú plochu
• pomocou prídavného adaptéra ADD-TH35 je možné namontovať modul na lištu TH35 (DIN)

Poznámky k inštalácii

• maximálny okamžitý výkon SDIP-40-120 je 50W, trvalý výkon 40W.
• konvertor je možné používať zameniteľne za adaptér SDIP-12-121.
• splitter nemá PoE napájanie na RJ45 výstupe.
• uistite sa, že PoE switch, ktorý napája splitter, má na porte primerané napájanie pre prijímače.

Príklady aplikácií

• Príklad použitia SDIP-40-120 na napájanie IP kamery spolu s IR iluminátorom.
• Príklad použitia SDIP-40-120 na napájanie elektrického otvárania dverí a vrátnika na jednom UTP kábli.
• Príklad použitia SDIP-40-120 na napájanie NVR a kamerového monitora.
