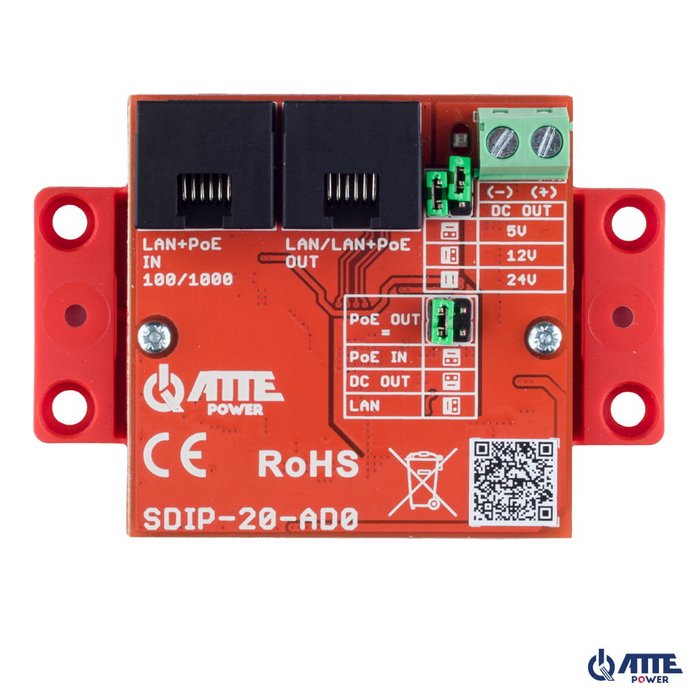

SDIP-20-AD0

je gigabitový univerzálny PoE adaptér so znižujúcim meničom napätia. Napájaním zariadenia cez PoE môžeme na výstupe získať 3 rôzne napätia: 5V, 12V alebo 24V. Možnosť zmeny prevádzkového režimu umožňuje užívateľovi zvoliť správnu konfiguráciu napájacieho napätia PoE na výstupe, ako aj úroveň výstupného napätia z meniča.

Základné aplikácie

• súčasné napájanie IP kamery a dodatočného 12V zariadenia
• napájanie WiFi AP prístupových bodov s pasívnym napätím 24V PoE
• napájanie dverovej stanice s elektrickým zámkom pri absencii 12V napájania pre elektrický zámok
• napájanie 5V USB pre zariadenia inteligentnej domácej automatizácie

Prevádzkový režim

Prevádzkový režim sa mení nastavením vhodnej kombinácie prepojok. Prvá sada prepojok umožňuje zvoliť výstupné DC napätie meniča na 5V, 12V alebo 24V, pričom napätie je privedené na skrutkový konektor. Druhá sada prepojok ovláda napätie na porte RJ45 PoE OUT. Dostupné sú 3 možné konfigurácie:

• PoE IN - vstupné napätie PoE prenesené na PoE výstup (44...56V)
• DC OUT - napätie z DC konektora prenesené na PoE výstup (napr.; 24V PoE)
• LAN - žiadne PoE napájanie na výstupe

Porovnanie s radou SDIP-12-XXX

SDIP-20-AD0 kombinuje funkčnosť všetkých meničov SDIP-12-XXX a môže byť použitý ako alternatíva k akémukoľvek adaptéru tohto typu. Okrem toho má menič SDIP-20-AD0 väčší výkonový rozpočet (20W) ako séria adaptérov SDIP-12-XXX.

Indikácia prevádzkového stavu

Signál prevádzkového stavu je zabezpečený pomocou LED diód:

• LED PWR - prítomnosť napájania
• LED na konektoroch RJ45 - napájanie PoE na porte

Kľúčové funkcie a vlastnosti

• možnosť napájania zariadení s 5V, 12V alebo 24V cez kábel s krútenou dvojlinkou
• výstupná konfigurácia umožňujúca nestandardné napájanie PoE napr.; 24V PoE pasívny
• maximálna spotreba energie 20W
• vysoká energetická účinnosť >90%
• určené pre prevádzku v sieťach 10/100/1000Mbps
• kompatibilné s PoE 802.3af/at prepínačmi
• malá veľkosť zariadenia umožňuje inštaláciu v malých krytoch

Ochrana a montáž

Zariadenie má stupeň krytia IP20, pre zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný kryt (minimálne IP44). Ak bude zariadenie používané v malom priestore, je možné odrezať a odlomit montážne konzoly základne, aby sa zmenšili rozmery modulu.

SDIP-20-AD0 je vybavený univerzálnou montážnou základňou, ktorá umožňuje viacero spôsobov montáže jednotky:

• pomocou montážnych čapov na mriežke 10,8 mm, ktorá sa používa vo všetkých krytoch ABOX
• s použitím montážnych čapov pre RACK 19" a RACK 10" adaptéry
• zaskrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-TH35 je možné modul namontovať na lištu TH35 (DIN)

Poznámky k inštalácii

• pred pripojením zariadenia skontrolujte správnu konfiguráciu prepojok.
• celkový výkon meniča je 20W, ktorý sa používa pre napájanie DC a napájanie PoE.
• pred pripojením prijímača sa uistite, aká je správna úroveň napätia PoE a na ktorých pároch sa má napájanie dodávať.
• celkový výkon spotrebovaný prijímačmi pripojenými k adaptéru nesmie prekročiť výkonový rozpočet ponúkaný napájacím prepínačom.
• ak je napájanie na porte PoE IN príliš nízke, odporúčame použiť akýkoľvek model z radu ATTE ako napájací prepínač, napr.: IPB 5-10A-S4.

Príklady aplikácií

• Továrenská konfigurácia SDIP-20-AD0 - výstup nastavený na 12V a LAN.
• Základná konfigurácia SDIP-20-AD0 - výstup nastavený na 24V a LAN.
• Základná konfigurácia SDIP-20-AD0 - výstup nastavený na 12V a LAN+PoE
• Príklad použitia SDIP-20-AD0 na napájanie IP PoE kamery a IR iluminátora cez jeden UTP kábel.
• Príklad použitia SDIP-20-AD0 na napájanie dverovej stanice a elektrického zámku pomocou jedného UTP kábla.
• Príklad použitia SDIP-20-AD0 na napájanie WiFi prístupového bodu na 24V PoE.
