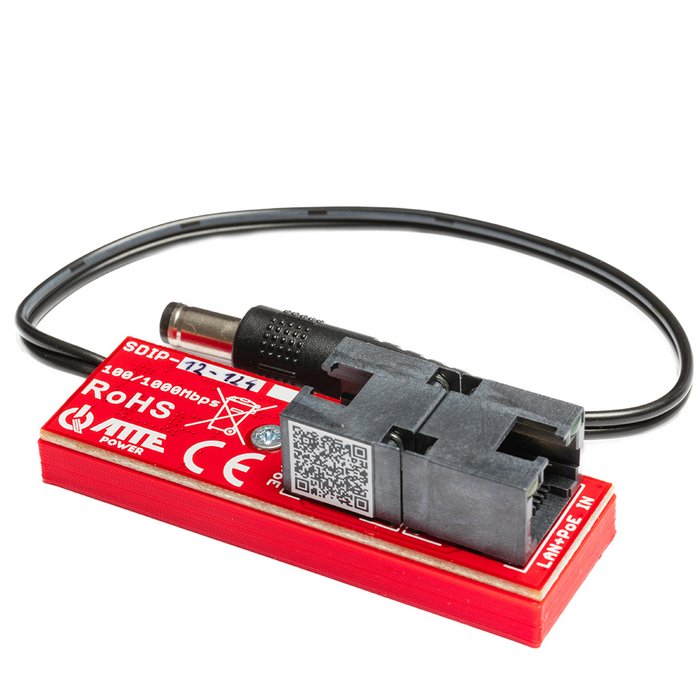

SDIP-12-124

je gigabitový PoE adaptér so znižujúcim meničom napätia. Zariadenie nám umožňuje napájať ďalšie zariadenia s menovitým napätím 12V cez PoE 802.3af pomocou jedného UTP kábla. Zariadenie prenáša PoE napätie (35...56V), čím umožňuje súčasné napájanie PoE zariadenia a ďalšieho zariadenia napájaného z 12V, napr. kamery s dodatočným IR prísvitom alebo dverovej stanice s elektrickým otváračom dverí. Týmto spôsobom je možné zabezpečiť napájacie napätie v miestach, kde nie je možné priviesť ďalší zdroj napájania.

SDIP-12-124 je PoE splitter plne kompatibilný s PoE prepínačmi pracujúcimi v súlade so štandardom 802.3af. Na výstupe RJ45 má zariadenie pasívne PoE napájanie.

Kľúčové vlastnosti a funkcie:

• možnosť súčasného napájania PoE a 12V zariadenia pomocou jedného UTP kábla
• určený pre prevádzku v sieťach 10/100/1000Mbps
• kompatibilný s PoE 802.3af prepínačmi
• vysoká energetická účinnosť >90%
• spolupráca s pasívnymi PoE napájačkami 35-56V
• malé rozmery modulu
• optimalizované rozloženie RJ45 konektorov pre jednoduchú inštaláciu v inštalačných krabiciach

Signalizácia prevádzkového stavu

je realizovaná pomocou LED:

• LED v RJ45 konektoroch – napájanie PoE na portoch
• LED DC – informácia o 12V napätí na DC konektore

Celkový výkonový rozpočet PoE portu a výstupu DC konektora SDIP-12-124 je 12W. Pre splnenie rovnakej funkcie pri vyššej náročnosti je k dispozícii aj adaptér SDIP-20-AD0 (20W).

Zariadenie má stupeň krytia IP20, na zabezpečenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný obal (minimálne IP44).

Zariadenie má veľmi malé rozmery, čo umožňuje jeho ľahkú integráciu do malých krytov. Adaptér má polykarbonátovú základňu na ochranu elektroniky pred mechanickým poškodením.

Poznámky k inštalácii

• celkový výkon meniča je 12W, ktorý je využívaný pre 12 V napájanie a PoE napájanie.
• SDIP-12-124 je nová verzia adaptéra ASDC-12-124-HS a môže byť na jeho mieste použitý zameniteľne.

Príklady aplikácií

• Príklad použitia SDIP-12-124 na napájanie dverovej stanice a elektrického otvárača dverí pomocou jedného UTP kábla.
• Príklad použitia SDIP-12-124 na napájanie kamery s dodatočným IR prísvitom.
