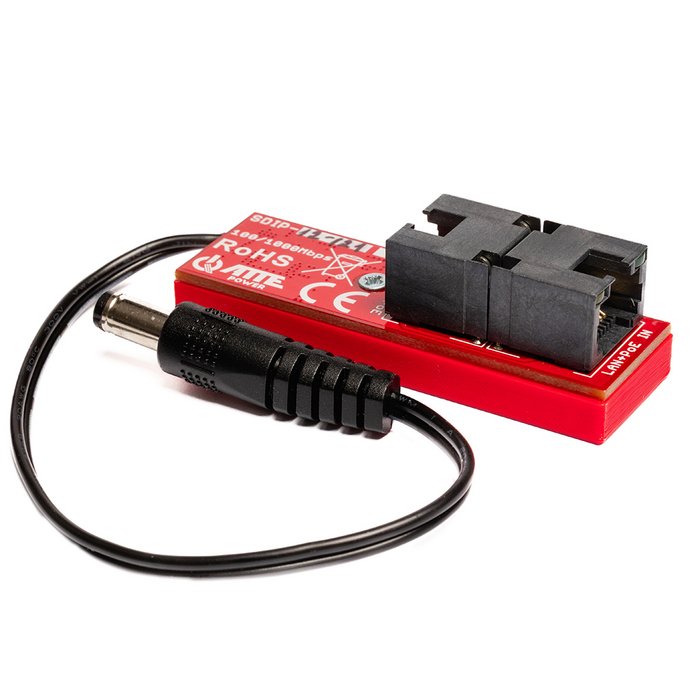

SDIP-12-121 Gigabit PoE adaptér znižujúci napätie na 12V
je gigabitový PoE adaptér so znižovacím meničom napätia. Zariadenie nám umožňuje napájať zariadenia s nominálnym napätím 12V z PoE portu štandardu 802.3af. Primárnym využitím adaptéra je napájanie zariadení ako kamera, vrátnik s elektrickým zámkom vyžadujúcich napájanie 12V.
SDIP-12-121 je PoE splitter plne kompatibilný s PoE prepínačmi pracujúcimi v súlade so štandardom 802.3af. Zariadenie nemá PoE napájanie na RJ45 výstupe.
je realizovaná pomocou LED diód:
Celkový výkonový rozpočet SDIP-12-121 je 12W. Pre rovnaké použitie pri vyššej spotrebe sú k dispozícii aj výkonnejšie adaptéry, ako napríklad SDIP-20-AD0 (20W) a SDIP-40-120 (40W).
Zariadenie má stupeň ochrany IP20, na zabezpečenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný obal (minimálne IP44).
Zariadenie má veľmi malé rozmery, čo umožňuje jeho jednoduchú integráciu do malých krytov. Adaptér má polykarbonátovú základňu na ochranu elektroniky pred mechanickým poškodením.
Príklad použitia SDIP-12-121 na napájanie vrátnika s elektrickým zámkom.
| Celkový počet portov | 2 RJ45 PoE porty, 1 DC konektor |
|---|---|
| Vstupné napätie | 35 ... 56 VDC (PoE) |
| Prepäťová ochrana | LAN IN, LAN OUT, DC OUT |
| Ochrana proti preťaženiu | Ochrana proti preťaženiu DC OUT 2A |
| Výstupné napätie | 12 VDC +/-3% |
| Výstupný prúd | 1 A |
| Indikácia napájania | LED na DC výstupe (červená) - prítomnosť napájania DC_OUT |
| Indikácia PoE | LAN LED (žltá) - prítomnosť PoE napájania na porte |
| Teplotný rozsah | -25°C ... +50°C |
| Rozmery | 63 x 20 x 19 mm |
| Hmotnosť | 0,022 kg |
| Stupeň krytia | IP20 |
| Konštrukcia krytu | Polykarbonát |
| EAN kód | 5902143691655 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
