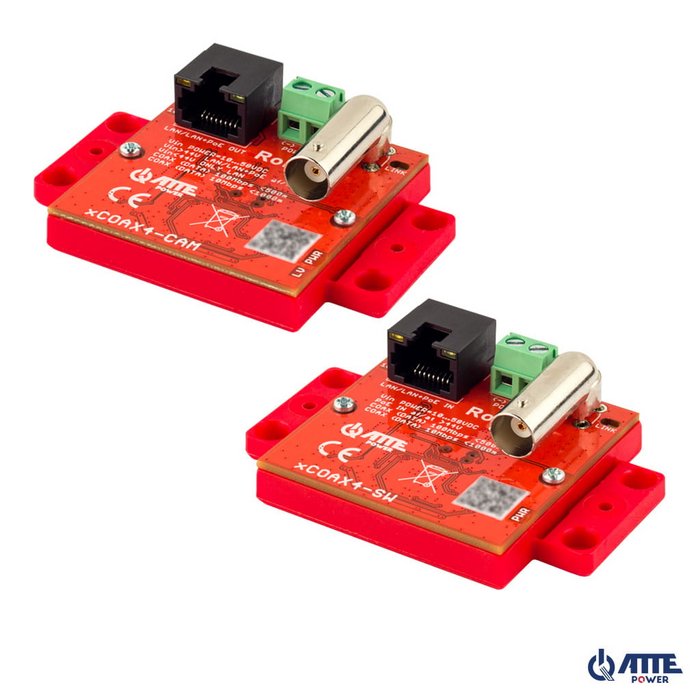

xCOAX4-SET

je súprava aktívnych prevodníkov na prenos dát Ethernet a napájania PoE cez koaxiálny kábel používaný v analógovom dohľade. Súprava umožňuje inštaláciu kamier alebo iných IP PoE zariadení na miestach, kde je výmena existujúcich káblov nemožná alebo neekonomická.

Primárnou aplikáciou prevodníkov xCOAX4-SET je inštalácia PoE IP kamier cez koaxiálne káble používané v analógových inštaláciách.

Modul xCOAX4-SW je napájaný z akéhokoľvek PoE prepínača (port RJ45) a cez koaxiálny kábel umožňuje obojsmernú sieťovú komunikáciu a napájanie modulu xCOAX4-CAM. Na port RJ45 modulu xCOAX4-CAM na konci linky je možné pripojiť IP kameru alebo akékoľvek sieťové zariadenie.

Dosah prenosu

Pomocou koaxiálneho kábla môžeme dosiahnuť prenosový dosah:

• až 1000 m pri priepustnosti 10 Mbps
• až 500 m pri priepustnosti 100 Mbps

Maximálna vzdialenosť prenosu dát a napájania PoE závisí od dĺžky a prierezu použitých káblov a kvality použitých BNC konektorov. Prítomnosť iných káblov v trase kábla a dodatočné medzikonektory majú veľký vplyv na stabilitu prenosu.

Maximálna dĺžka koaxiálneho kábla je 1000 m.

V prípade zlej kvality kábla sa prenosová rýchlosť môže znížiť na 10 Mbps, čo bude signalizované rozsvietením LED diódy 10M na sieťovom konektore.

Signalizácia LED

Prenos, šírka pásma a riadenie napätia sú signalizované LED diódami:

• PWR - Zariadenie je napájané
• LED LINK - Signalizuje prenos medzi modulmi
• LED 10M - Dostupná šírka pásma je 10 Mbps
• LED LV - Nízke napätie, nízke napätie (< 44V) na zariadení

LED LV sa rozsvieti a signalizuje pokles napätia pod 44V DC na prijímači XCOAX-CAM. Môže byť resetovaná odpojením a opätovným pripojením napájania. Jej rozsvietenie signalizuje potrebu overiť správne napájanie súpravy. Pokles napätia pod 44V DC môže byť príčinou nestabilnej prevádzky alebo zabráni spusteniu PoE prijímačov pripojených k XCOAX-CAM po reštarte.

Moduly xCOAX4-SET sú schopné napájania z externých napájacích zdrojov cez dodatočné skrutkové konektory POWER. Pre správne napájanie PoE prijímačov musí byť napätie vyššie ako 44V.

Kľúčové vlastnosti a funkcie

• Ethernetový prenos cez koaxiálny kábel
• Prenos na úrovni 100 Mbps až do 500 m a 10 Mbps až do 1000 m
• Napájanie z PoE prepínača v štandarde 802.3af, 802.3at alebo PoE pasívny (port PoE IN)
• Jasná signalizácia prevádzky, priepustnosti a stavu prenosu
• Malé rozmery zariadenia umožňujúce inštaláciu v malých priestoroch, napr. v základni kamery
• Nízka spotreba energie zariadenia (< 1,35 W)
• Jednoduché a rýchle spustenie bez konfigurácie parametrov
• Široký rozsah prevádzkových teplôt

Zariadenie má stupeň ochrany IP20, na zabezpečenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebná vhodná skriňa (minimálne IP44).

Ak sa zariadenie bude používať v malom priestore, je možné odrezať a odňať montážne držiaky základne, aby sa zmenšili rozmery modulu.

Možnosti montáže

xCOAX4-SET je vybavený univerzálnou montážnou základňou, ktorá umožňuje montáž niekoľkými spôsobmi:

• pomocou montážnych čapov na mriežke 10,8 mm, ako je tomu vo všetkých skriniach ABOX
• pomocou montážnych čapov pre 19' a 10' adaptéry pre rack
• skrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-TH35 je možné namontovať modul na lištu TH35 (DIN)

Poznámky k inštalácii

Ak sa spojenie nepodarilo nadviazať, overte kvalitu BNC konektorov na koncoch XCOAX trasy. Dodatočné konektory a odbočky XCOAX trasy môžu brániť stabilnému prenosu. Overte ich správnosť a odstráňte všetky nepotrebné.

Šírka pásma zariadenia sa nastavuje automaticky v závislosti od stability spojenia.

Príklady aplikácií

• Primárna aplikácia xCOAX4-SET na napájanie a pripojenie IP PoE kamier.
• Primárna aplikácia xCOAX4-SET na prenos dát cez sieť ETHERNET pomocou coaxu.
• Aplikácia xCOAX4-SET na napájanie a pripojenie IP PoE kamier bez PoE prepínača.
• Aplikácia xCOAX4-SET na prenos dát cez sieť ETHERNET pomocou coaxu bez PoE prepínača.
• Aplikácia XCOAX4-SET na napájanie dvoch PoE IP kamier cez koaxiálny kábel v kombinácii s APT-3-11.
