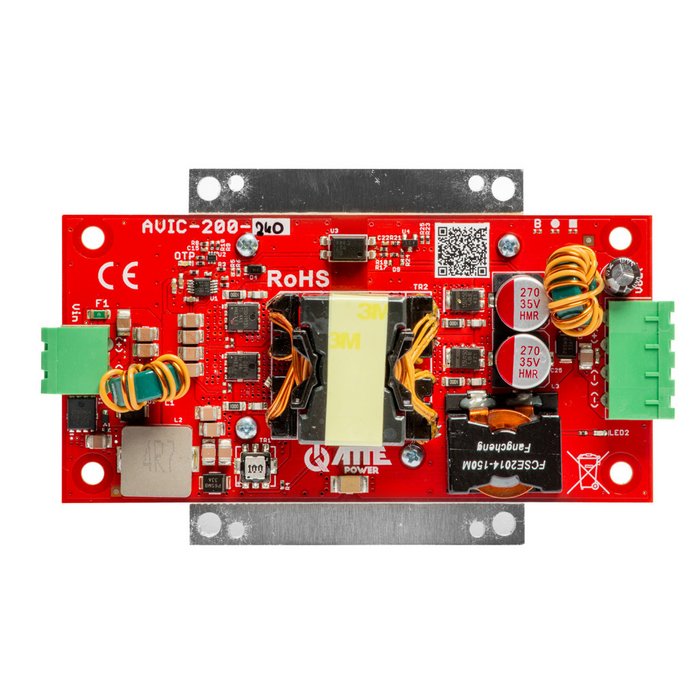

AVIC-200-240-OF Izolovaný menič stabilizujúci napätie na 24V 200W
AVIC-200-240-OF je izolovaný DC/DC menič.
Poskytuje stabilný 24 V výstup pri napájaní vstupným napätím v rozsahu od 16 V do 36 V.
Primárnym využitím zariadenia je stabilizácia napätia v 24 VDC záložných napájacích systémoch. Menič zaisťuje bezpečný chod napájaných monitorovacích zariadení bez ohľadu na stav nabitia batérie.
Galvanické oddelenie poskytuje dodatočnú ochranu systému a zabraňuje priechodu rušenia cez modul AVIC.
Prítomnosť napätia na výstupe meniča je signalizovaná LED2 (červená). Okrem toho AVIC-200-240-OF disponuje OTP LED (červená), ktorá signalizuje prekročenie teploty 70 °C.
Menič je vybavený hliníkovým chladičom, čo umožňuje jeho montáž na akýkoľvek rovný povrch. Dizajn OF (Open Frame) umožňuje inštaláciu zariadenia do akejkoľvek skrinky, najpohodlnejšou metódou inštalácie je však použitie špecializovaných skriniek série ABOX a montážnych dosiek s rastrom otvorov 10,8 mm.
| Vstupné napätie | 16 ... 36 VDC |
|---|---|
| Výstupné napätie | 24 VDC +/-5% |
| Výstupný prúd | 8 A |
| Výstupný výkon | 200 W |
| Účinnosť | 92% @Vin = 28 V, Pout = 200 W |
| Izolácia | 1 kV |
| Prúd naprázdno meniča | 30 mA @Vin = 28 V |
| Prepäťová ochrana | Vin, Vout |
| Ochrana proti preťaženiu | Vin |
| Tepelná ochrana | Tepelná ochrana pri 80 °C |
| Indikácia výstupného napätia | LED2 (červená) - indikácia výstupného napätia meniča |
| Teplotný rozsah | -25 ... +65°C |
| Rozmery | 70 x 115 x 31 mm |
| Hmotnosť | 0,14 kg |
| Konštrukcia krytu | Modul s otvoreným rámom |
| Montáž | Naskakovacie dištančné kolíky, montážne otvory vo vzore 10,8 mm. Montáž na stenu pomocou otvorov na hliníkovom chladiči. |
| EAN kód | 5902143691716 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
