IPUPS-9-11-F

Buffer kit pre max. 9 IP kamier, vo vnútornom puzdre ABOX-F (priestor pre 18 Ah batériu), 72 W napájací zdroj, 10-portový 10/100Mbps PoE switch (9xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• bufferované napájanie pre 9 PoE 802.3af/at alebo PASSIVE prijímačov
• prenos dát až do 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné deaktivovať na vybraných portoch
• prehľadná LED indikácia stavu napájania a prenosu dát
• až 60W výkonu na porte LAN_5 PoE IN/OUT
• až 40W výkonu na ostatných PoE portoch
• rýchla a jednoduchá inštalácia bez potreby konfigurácie
• vysoká účinnosť napájacieho modulu (90%)
• dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• jednoduchá a rýchla servisná inštalácia vďaka modulárnemu dizajnu
• jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• inštalácia modulov do akejkoľvek perforovanej časti puzdra (systém otvorov)
• priestor pre 18 Ah batériu
• vstup káblov v zadnej časti puzdra
• vzdialenosť od steny/montážneho povrchu
• možnosť uloženia nadbytočných káblov vo vnútri puzdra

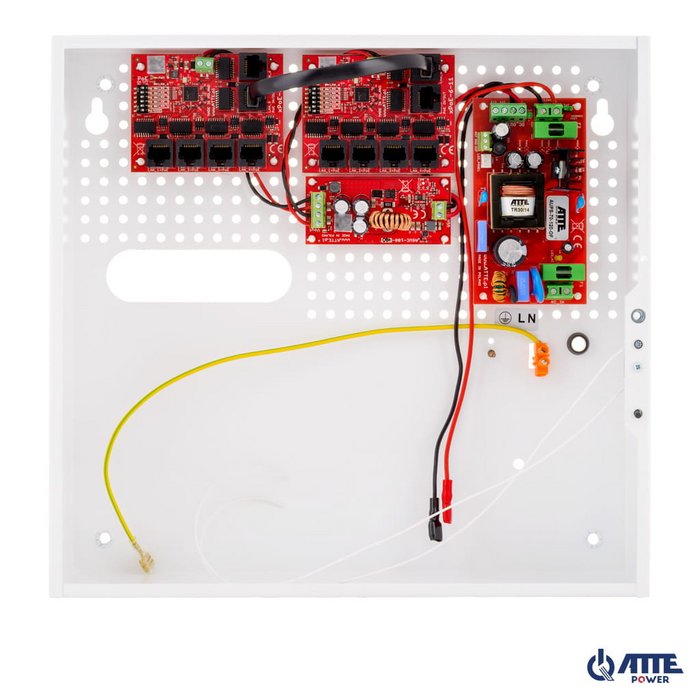

Súprava obsahuje

• 1x puzdro ABOX-F
• 1x napájací zdroj AUPS-70-120-OF
• 1x DC/DC menič ASUC-100-480-OF
• 2x PoE switch xPoE-6-11-OF

Poznámka: batéria nie je súčasťou balenia.

IPUPS-9-11-F je súprava pripravená na použitie určená na napájanie CCTV systému s 9 IP kamerami. Elektronická ochrana na PoE výstupoch zaisťuje nepretržitú prevádzku systému v prípade skratu alebo preťaženia na jednotlivých napájacích kanáloch a automaticky obnoví napätie po odstránení poruchy. Bufferované PoE switchové súpravy sú určené na použitie s IP kamerami a inými sieťovými zariadeniami podporujúcimi PoE 802.3af/at alebo PASSIVE PoE. Pripojenie vhodných batérií zaisťuje neprerušovanú prevádzku napájacieho systému počas dočasných výpadkov sieťového napájania.

Režim „Long Range“

Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardného UTP krúteného páru. Switch umožňuje prácu v dvoch režimoch: štandardnom a rozšírenom dosahu. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú Ethernetový dosah až do 100 metrov. Keď je prepínač DIP nastavený na ON, dosah na portoch 1 až 4 sa zvyšuje na 280 metrov, zatiaľ čo rýchlosť na týchto portoch klesá na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps. S povoleným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestnení kamier. Zvýšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania ďalších distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100m
• LAN 6 - 10/100 Mbps, dosah do 100m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100m
• LAN 6 - 10/100 Mbps, dosah do 100m

Bez ohľadu na zvolený prevádzkový režim switch podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• štandardne je režim LongRange deaktivovaný
• zmena režimov vyžaduje reštart napájania
• pred nasadením sa odporúča otestovať funkčnosť
• žiadna izolácia VLAN portov – všetky porty switcha môžu komunikovať navzájom nepretržite, bez ohľadu na prevádzkový režim
• pre dlhé vzdialenosti odporúčame napájať switch napätím 55 V zo špecializovaného napájacieho zdroja APS-90-550-OF alebo použiť menič ASUC-100-550-OF v bufferovaných súpravách
• prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí dostupný PoE výkon pre kameru.

Vnútorné puzdrá série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z práškovo lakovaného oceľového plechu s povrchovou úpravou v polomatnej bielej farbe. Výroba pomocou modernej technologickej linky zaisťuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým zámkom, odnímateľnými dverami a dverovým tamper spínačom. Dostupné modely majú špecifickú perforáciu s rozstupom otvorov 10,8 mm, kompatibilnú s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v ľubovoľnej perforovanej časti puzdra.

Príklady použitia

Príklad použitia súpravy IPUPS-9-11-F na napájanie rekordéra spolu s 9 PoE IP kamerami.
