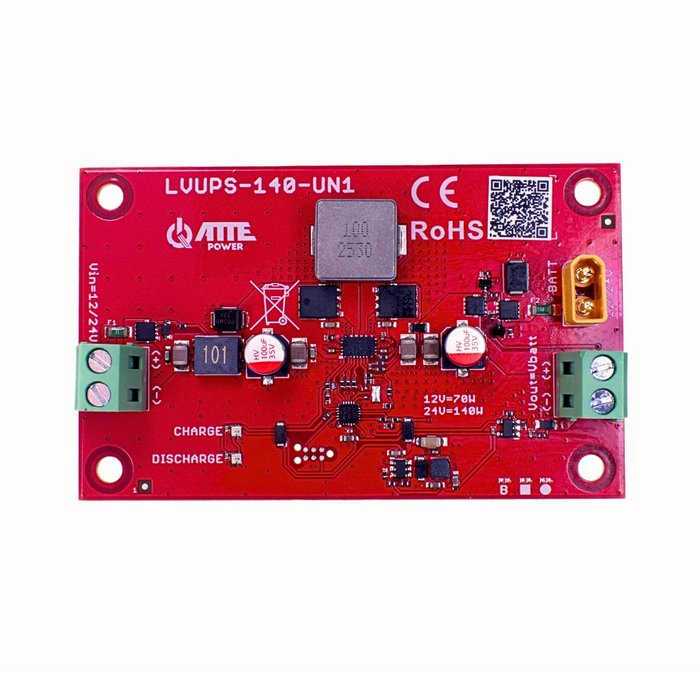

LVUPS-140-UN1-OF Univerzálny modul batériového záložného zdroja pre inštaláciu do vozidiel 12V/24V
je univerzálny modul záložného napájania navrhnutý pre použitie s 12V alebo 24V automobilovými inštaláciami. Umožňuje pripojenie dodatočnej batérie k existujúcej automobilovej inštalácii a súčasne napája výstupné zariadenia, ako sú mobilné rekordéry alebo IP kamery. Hlavnou úlohou modulu je zabezpečiť, aby sieťové vybavenie naďalej fungovalo aj po vypnutí vozidla. To umožňuje vykonávať monitorovanie počas jazdy aj počas státia bez rizika vybitia hlavnej batérie vozidla.
Modul LVUPS-140-UN1-OF automaticky detekuje prevádzkový stav vozidla (zapaľovanie/voľnobeh) na základe napájacieho napätia. Keď vozidlo beží, dodatočná batéria sa nabíja a keď vozidlo stojí, preberá funkciu zdroja napájania pre pripojené zariadenia.
Systém je možné použiť s inštaláciou 12V alebo 24V. V závislosti od typu pripojenej batérie je na výstupe meniča dostupné rovnaké napätie ako v dodatočnej batérii.
Indikácia na zariadení je zabezpečená dvoma LED diódami (CHARGE a DISCHARGE), ktoré zobrazujú prevádzkový stav zariadenia a aktuálny stav nabitia batérie.
Počas normálnej prevádzky by mala svietiť iba jedna LED dióda. Počas prevádzky z dodatočnej batérie, konfigurácie alebo reštartu meniča môžu svietiť dve LED diódy.
LVUPS-140-UN1-OF je spoľahlivé riešenie, ktoré vyniká flexibilitou, vysokým výkonom a inteligentným riadením energie. Poskytuje stabilné napájanie pre kľúčové systémy vo vašom vozidle a chráni hlavnú batériu pred vybitím.
Od ostatných riešení sa odlišuje schopnosťou pracovať s 12V aj 24V inštaláciami, vysokým výstupným výkonom a prehľadnou LED indikáciou. Vďaka vysokej účinnosti umožňuje dlhú prevádzkovú dobu napájaných zariadení počas státia. Poskytuje plnú ochranu a stabilitu napájania komunikačného vybavenia vozidla. Pomáha chrániť majetok a vykonávať nepretržité monitorovanie – aj keď stojí.
Môže byť nainštalovaný kdekoľvek v inštalácii vozidla. Automaticky detekuje stav zapaľovania a nabíja batériu počas jazdy. Nevyžadujú sa žiadne dodatočné riadiace signály, čo minimalizuje rušenie inštalácie vozidla.
Konštrukcia OF (Open Frame) umožňuje zabudovanie zariadenia do akéhokoľvek krytu, ale najpohodlnejší spôsob je s dedikovanými krytmi série ABOX a montážnymi doskami, vybavenými špeciálnym vzorom otvorov v mriežke 10,8 mm. Toto je kompatibilné s rozstupom montážnych otvorov vstavaných modulov. Toto systémové riešenie umožňuje montáž vybraných zariadení vertikálne alebo horizontálne do akéhokoľvek vyrazeného dielu krytu alebo montážnej dosky.
| Vstupné napätie | 13,2...15 V, 26,2...29 V |
|---|---|
| Výstupné napätie | 14.4 V +/-2% - pre 12V batériu, 28.8 V +/-2% - pre 24V batériu |
| Výstupný prúd | 5 A - Celkový prúd pre Vout a Vbatt |
| Výstupný výkon | 70 W - pri napätí 12V na vstupe alebo batérii, 140 W - pri napätí 24V na vstupe a batérii |
| Účinnosť | 92% @Vin = 13,8V, Pout = 60W |
| Prúd v nečinnosti meniča | 27 mA @Vin = 13,8V |
| Ochrana proti prepätiu | Vin, Vbatt |
| Ochrana proti preťaženiu | Vin, Vbatt nastavené na 5A (pre Vin=12V, Vbatt=24 ochrana =2.5A) |
| Ochrana obvodu batérie | Ochrana proti hlbokému vybitiu 10.8V pre Vbatt=12V, 21.6V pre Vbatt=24V |
| Nabíjací prúd batérie | 5A pre Vin=12V Vbatt=12V a Vin=24V Vbatt=12V/24V, 2,5A pre Vin=12V Vbatt=24V |
| Počet batérií | 1 alebo 2 |
| Batéria | 12V gélová alebo AGM |
| Indikácia batérie | LED DISCHARGE – žiadne napätie na vstupe Vin (prevádzka z batérie) |
| Indikácia napájania | LED CHARGE – detekované nabíjacie napätie na konektore Vin |
| Teplotný rozsah | -25°C ... +65°C |
| Rozmery | 86 x 53 x 16 mm |
| Hmotnosť | 0,033 kg |
| Konštrukcia krytu | Vstavaný modul |
| Montáž | Nacvakávacie dištančné vložky, montážne otvory v rozstupe 10,8 mm |
| EAN kód | 5902143691907 |
| PKWiU kód | 26.20.40.0 |
| HS kód | 8504 40 |
| CN2020 kód | 8504 40 95 |
