IPUPS-17-11-H

Bufferová súprava pre až 17 IP kamier, v interiérovom puzdre ABOX-H (priestor pre 2x 18 Ah batérie + NVR), 144 W napájací zdroj (2x 72 W), 18-portový 10/100Mbps PoE switch (17xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• bufferové napájanie pre 17 PoE 802.3af/at alebo PASSIVE prijímačov
• umožňuje prenos dát až do vzdialenosti 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (automatické obnovenie)
• PoE je možné na vybraných portoch deaktivovať
• prehľadná LED signalizácia stavu napájania a prenosu dát
• až 60 W na porte LAN_5 PoE IN/OUT
• až 40 W na ostatných PoE portoch
• rýchle a jednoduché nastavenie
• nevyžaduje žiadnu konfiguráciu
• vysoká účinnosť napájacieho modulu (90 %)
• k dispozícii sú dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• jednoduchá a rýchla inštalácia vďaka modulárnemu dizajnu
• jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov sérií xPoE / IP a IPB / IPUPS
• inštalácia modulov do ľubovoľnej perforovanej časti puzdra (systém dierovania)
• priestor pre dve 18 Ah batérie
• priestor pre videorekordér (NVR)
• vstupy káblov na zadnej strane puzdra
• vzdialenosť od steny/montážneho povrchu
• možnosť uloženia prebytočných káblov vo vnútri puzdra

Súprava obsahuje

• 1x puzdro ABOX-H
• 2x napájací zdroj AUPS-70-120-OF
• 2x DC/DC menič ASUC-100-480-OF
• 4x PoE switch xPoE-6-11-OF

Poznámky

• batérie nie sú súčasťou balenia
• maximálne rozmery rekordéra namontovaného vo vnútri puzdra: 390 x 390 x 60 mm
• fotografia s NVR rekordérom zobrazuje príkladnú konfiguráciu zariadení v puzdre ABOX-H

IPUPS-17-11-H je pripravená súprava určená na napájanie CCTV systému s 17 IP kamerami s bufferovaním. Elektronická ochrana na výstupoch PoE zabezpečuje nepretržitú prevádzku systému v prípade skratu alebo preťaženia na jednotlivých napájacích kanáloch a po odstránení poruchy automaticky obnovuje napätie.

Bufferové súpravy PoE switchov sú určené na použitie s IP kamerami a inými sieťovými zariadeniami podporujúcimi PoE 802.3af/at alebo PASSIVE PoE. Pripojením vhodných batérií je zabezpečená neprerušovaná prevádzka napájacieho systému počas dočasných výpadkov sieťového napájania.

Režim „Long Range“ umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného UTP krúteného páru. Switch umožňuje prácu v dvoch režimoch: štandardný a rozšírený dosah. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú Ethernetový dosah až 100 metrov. Keď je DIP prepínač nastavený na ON, dosah na portoch 1 až 4 sa zväčší na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jedinej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps. S aktivovaným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestňovaní kamier. Zväčšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania dodatočných distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Bez ohľadu na zvolený prevádzkový režim switch podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky:

• predvolene je režim LongRange zakázaný
• zmena režimov vyžaduje reštart napájania
• pred nasadením sa odporúča otestovať funkčnosť
• žiadna izolácia portov VLAN – všetky porty switcha môžu navzájom komunikovať neprerušovane, bez ohľadu na prevádzkový režim
• pre dlhé vzdialenosti odporúčame napájať switch napätím 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť menič ASUC-100-550-OF v bufferovaných súpravách
• prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nízko kvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí dostupný výkon PoE pre kameru

Interiérové puzdrá série ABOX

Interiérové puzdrá série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu s práškovým nástrekom v polomatnej bielej farve. Výroba pomocou moderného technologického radu zaisťuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým zámkom, odnímateľnými dverami a dverovým tamper spínačom.

Dostupné modely sú vybavené špeciálnou perforáciou s rozstupom otvorov 10,8 mm, kompatibilnou s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti puzdra.

Príklady aplikácií

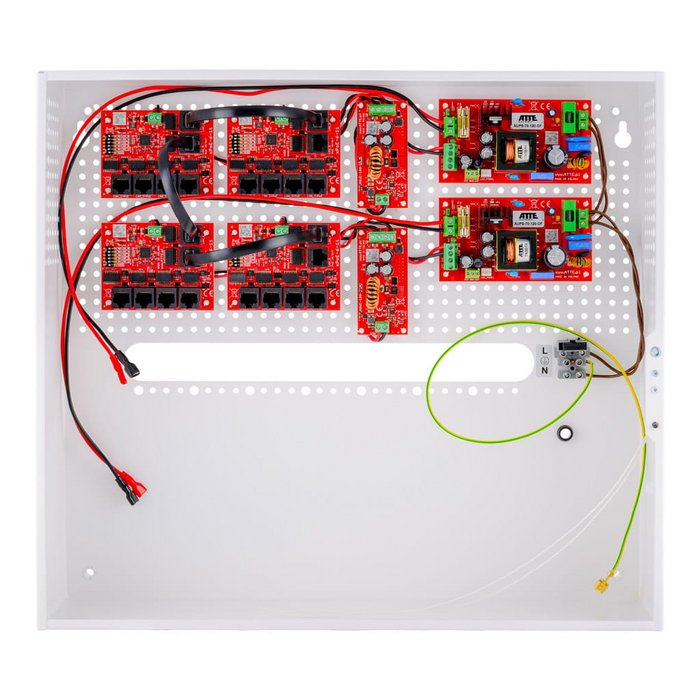

Príklad použitia súpravy IPUPS-17-11-H na napájanie rekordéra
