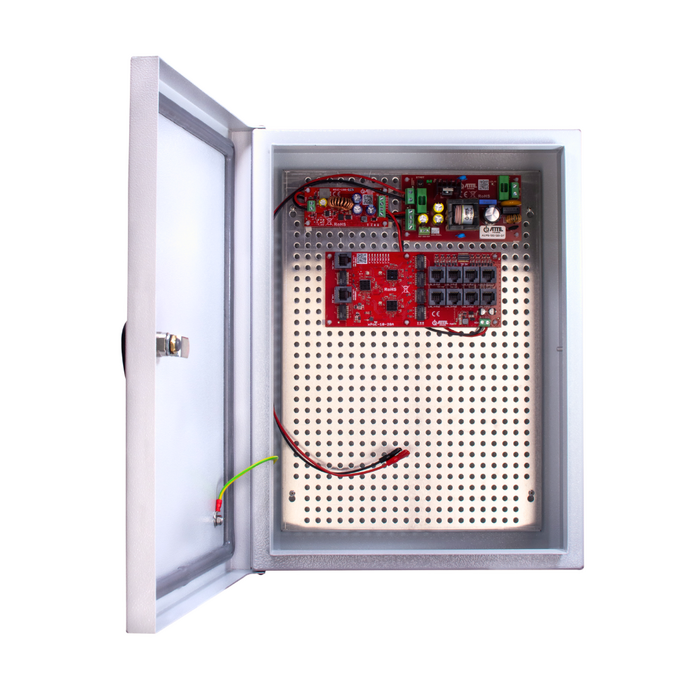

IPUPS-8-20-ALUL

je záložná PoE súprava určená na napájanie 8 IP kamier (8 x 10/100 Mbps pasívnych PoE portov a 2 x gigabitové UPLINK porty) s priestorom pre 18 Ah batériu. Súprava je špecializovaným riešením pre lokálne napájanie 8 PoE IP kamier s batériovým zálohovaním v exteriéri.

Séria záložných súprav IPUPS je určená na napájanie IP PoE zariadení s batériovým zálohovaním. Pripojenie vhodnej batérie zaisťuje neprerušovanú prevádzku počas výpadku sieťového napájania. Toto riešenie umožňuje zariadeniam pokračovať v prevádzke počas výpadkov, čím sa zvyšuje bezpečnosť a spoľahlivosť inštalácie.

IPUPS-8-20-ALUL pojme batériu s napätím 12 V / 18 Ah.

Súprava obsahuje:

• xPoE-10-20A-OF - 10-portový PoE switch s 2 gigabitovými UPLINK portami a 8 PoE portami
• AUPS-100-120-OF - záložný napájací zdroj s maximálnym výstupným výkonom 100 W
• ASUC-100-550-OF - DC/DC menič, 55 V, 100 W
• ABOX-ALUL - vonkajšie puzdro s krytím IP66, káblové priechodky: 10xM16, 1xM20

PoE switch má 8 x 10/100 Mbps PoE portov, každý s maximálnym výstupným výkonom 50 W. PoE je možné vypnúť pomocou DIP prepínača umiestneného na zariadení (pozícia OFF – režim non-PoE).

Záložný napájací zdroj AUPS-100-120-OF má technický výstup (open-collector):

• ACF – stav sieťového napájania (nízky stav = žiadne sieťové napájanie)
• OUF – stav výstupného napätia (nízky stav = žiadne výstupné napätie)
• GND – zem

Technický výstup umožňuje monitorovanie prevádzkového stavu napájacieho zdroja. Vysoká úroveň na výstupoch ACF a OUF indikuje prevádzku zo siete 230 VAC, zatiaľ čo nízka úroveň na ACF a vysoká úroveň na OUF indikuje prevádzku z batérie. Technický výstup musí byť pripojený k radičom podporujúcim open-collector výstupy.

Prevádzkový stav všetkých zariadení v súprave je indikovaný LED diódami:

• PWR Biela - napájanie zapnuté
• LAN 1 - LAN 8 Zelená - prenos dát na porte
• Červená (LED vo vnútri RJ45 portu) – PoE prítomné na porte
• LAN G1 - LAN G2 Zelená - prenos dát na UPLINK porte
• 1000M Zelená - 1 Gbps prenos na UPLINK porte
• LED_AC Žltá - sieťové napájanie prítomné
• LED 2 Červená - nabíjanie batérie
• LED 1 (napájací zdroj) Zelená - výstupné napätie
• LED 1 (menič) Červená - výstupné napätie

Kľúčové vlastnosti a funkcie:

• možnosť záložného napájania pre 8 IP PoE zariadení
• priestor pre 1 x 18 Ah batériu
• celkový výstupný výkon až 100 W
• vysoká účinnosť napájania (90 % @ 100 W)
• technický výstup indikujúci prevádzkový stav napájacieho zdroja
• jasná LED indikácia prevádzkového stavu
• moduly je možné namontovať v akejkoľvek perforovanej časti montážnej dosky (systém rozstupov otvorov)
• priestor na uloženie nadbytočného kábla vo vnútri puzdra
• uzamykateľné dvierka puzdra
• vysoké krytie IP66
• vstup káblov cez káblové priechodky: 10 x M16 a 1 x M20
• voliteľný adaptér umožňuje jednoduchú montáž puzdra na stožiare alebo lampy (predáva sa samostatne)

Vonkajšie puzdrá série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových pripojení inštalovaných v exteriéri. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi s rozstupom 10,8 mm. Toto usporiadanie je plne kompatibilné s rozstupom montážnych otvorov inštalačných modulov. Dizajn systému umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti montážnej dosky.
