IPUPS-5-11-XL2

IPUPS-5-11-XL2 je súprava pripravená na okamžité použitie navrhnutá na poskytovanie zálohovaného napájania pre systém IP CCTV s 5 IP kamerami.

Elektronická ochrana na výstupoch PoE zaisťuje nepretržitú prevádzku systému v prípade skratu alebo preťaženia na jednotlivých napájacích kanáloch a automaticky obnoví napätie po odstránení poruchy.

Súpravy prepínačov s PoE zálohovaním sú určené na použitie s IP kamerami a inými sieťovými zariadeniami podporujúcimi PoE 802.3af/at alebo PASÍVNE PoE. Pripojenie vhodných batérií zabezpečuje neprerušovanú prevádzku napájacieho systému počas dočasných výpadkov sieťového napájania.

Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardného kábla s krútenou dvojlinkou UTP.

Prepínač umožňuje pracovať v dvoch režimoch: štandardný a rozšírený dosah. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až do 100 metrov. Keď je prepínač DIP nastavený na ON, dosah na portoch 1 až 4 sa predĺži na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps.

S aktivovaným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestnení kamery. Zväčšenie vzdialenosti od prepínača umožňuje jednoduchšie pokrytie veľkej plochy bez potreby budovania ďalších distribučných bodov.

Režimy prevádzky prepínača

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Bez ohľadu na zvolený prevádzkový režim, prepínač podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Kľúčové vlastnosti a funkcie

• poskytuje záložné napájanie až pre 5 zariadení PoE 802.3af/at alebo PASÍVNYCH zariadení
• umožňuje prenos dát až do 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (automatické obnovenie)
• PoE je možné na vybraných portoch vypnúť
• jasná LED indikácia stavu napájania a prenosu dát
• až 40 W na port PoE
• rýchle a jednoduché nastavenie nevyžadujúce konfiguráciu
• vysoká účinnosť napájacieho zdroja (>90%)
• k dispozícii sú dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• rýchla a jednoduchá servisná inštalácia vďaka modulárnemu dizajnu
• jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov radu xPoE / IP a IPB / IPUPS
• inštalácia modulov v akejkoľvek perforovanej časti krytu (systém otvorov)
• montážna doska s policou pre 7 Ah batériu
• kryt a kryt spojené káblom pre ľahší servis
• možnosť uloženia prebytočných káblov vo vnútri krytu
• vstup káblov cez káblové priechodky namontované v kryte: 5xM16 a 1xM20
• obsahuje 4 držiaky na montáž krytu bez ovplyvnenia stupňa ochrany IP56
• voliteľný adaptér ADD-PMAXL umožňuje ľahkú montáž krytu na stožiare alebo osvetľovacie stĺpy

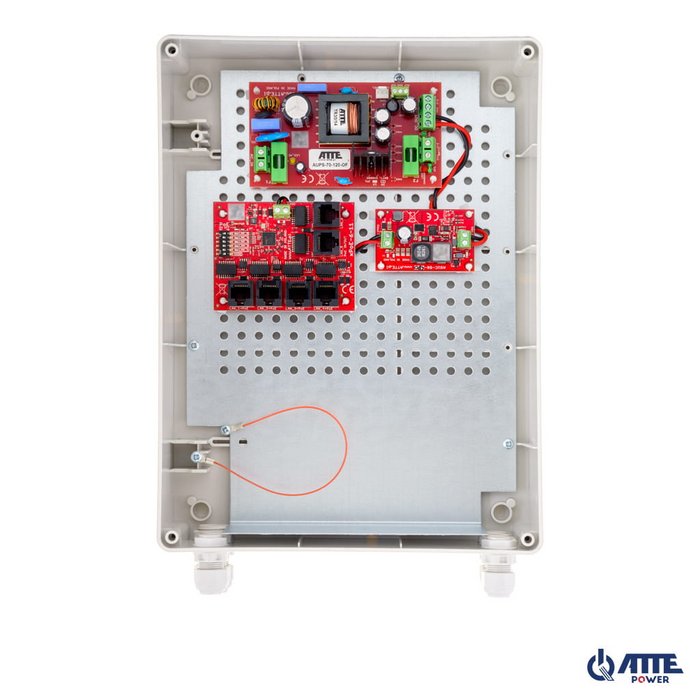

Súprava obsahuje

• 1x kryt ABOX-XL2
• 1x napájací zdroj AUPS-70-120-OF
• 1x menič DC/DC ASUC-50-480-OF
• 1x prepínač xPoE-6-11-OF

Poznámka: batéria nie je súčasťou dodávky

Poznámky k režimu Long Range

• predvolene je režim LongRange vypnutý
• zmena režimov vyžaduje reštart napájania
• odporúča sa otestovať funkčnosť pred nasadením
• žiadna izolácia portov VLAN – všetky porty prepínača si môžu navzájom komunikovať nepretržite, bez ohľadu na prevádzkový režim
• pre nastavenia na dlhé vzdialenosti odporúčame napájať prepínač napätím 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť menič ASUC-100-550-OF v zálohovaných súpravách
• prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí výkon PoE dostupný pre kameru

Vonkajšie kryty série ABOX

Vonkajšie kryty série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových pripojení inštalovaných vo vonkajších podmienkach. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi s rozstupom 10,8 mm. Toto usporiadanie je plne kompatibilné s rozložením montážnych otvorov inštalačných modulov. Dizajn systému umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti montážnej dosky.

Príklady aplikácií

Príklad aplikácie súpravy IPUPS-5-11-XL2 na napájanie 5 IP kamier PoE.
