IPUPS-5-11-F

Buffer kit pre až 5 IP kamier, v internom kryte ABOX-F (priestor pre 1x 18 Ah batériu), 72 W napájací zdroj, 6-portový 10/100Mbps PoE switch (5xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• Poskytuje záložné napájanie pre až 5 zariadení PoE 802.3af/at alebo PASSIVE
• Umožňuje prenos dát až do 280 m (režim Long Range)
• Elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné na vybraných portoch deaktivovať
• Jasná LED indikácia stavu napájania a prenosu dát
• Až 40 W výkonu na PoE port
• Rýchla a jednoduchá inštalácia nevyžadujúca konfiguráciu
• Vysoká účinnosť napájacieho zdroja (90 %)
• Dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• Rýchla a jednoduchá servisná inštalácia vďaka modulárnemu dizajnu
• Jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• Inštalácia modulov v akejkoľvek perforovanej časti krytu (systém otvorov)
• Priestor pre batériu 18 Ah
• Káblový vstup na zadnej strane krytu
• Vzdialenosť od steny/montážneho povrchu
• Možnosť uskladnenia prebytočných káblov vo vnútri krytu

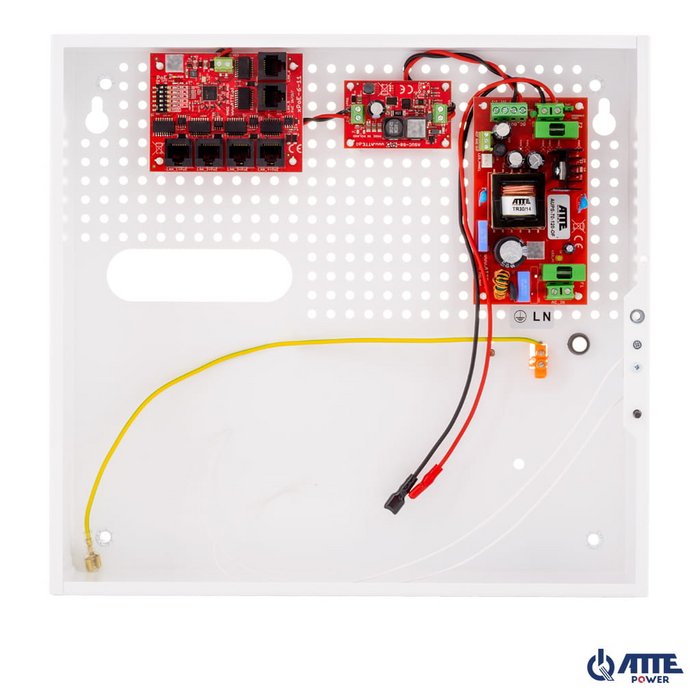

Súprava obsahuje

• 1x kryt ABOX-F
• 1x napájací zdroj AUPS-70-120-OF
• 1x DC/DC menič ASUC-50-480-OF
• 1x PoE switch xPoE-6-11-OF

Poznámka: batérie nie sú súčasťou balenia.

IPUPS-5-11-F je pripravená súprava určená na poskytovanie zálohovaného napájania pre systém IP CCTV s 5 IP kamerami.

Elektronická ochrana na PoE výstupoch zaisťuje nepretržitú prevádzku systému v prípade skratu alebo preťaženia na jednotlivých napájacích kanáloch a automaticky obnoví napätie po odstránení poruchy.

Súpravy zálohovaných PoE switchov sú určené na použitie s IP kamerami a inými sieťovými zariadeniami podporujúcimi PoE 802.3af/at alebo PASSIVE PoE.

Pripojenie vhodných batérií zaisťuje neprerušovanú prevádzku napájacieho systému počas dočasných výpadkov sieťového napájania.

Režim „Long Range“ umožňuje predĺžiť dosah prenosu až na 280 m pomocou štandardného tieneného krúteného páru UTP.

Režimy prevádzky switcha

Switch umožňuje pracovať v dvoch režimoch: štandardný a predĺžený dosah.

Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až 100 metrov.

Keď je prepínač DIP nastavený na ON, dosah na portoch 1 až 4 sa predĺži na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery.

V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps.

S povoleným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestňovaní kamier. Zvýšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania ďalších distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Bez ohľadu na zvolený prevádzkový režim switch podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení.

Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim.

Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• Štandardne je režim LongRange deaktivovaný
• Zmena režimov vyžaduje reštart napájania
• Pred nasadením sa odporúča otestovať funkčnosť
• Žiadna izolácia portov VLAN – všetky porty switcha môžu nepretržite komunikovať medzi sebou, bez ohľadu na prevádzkový režim
• Pri nastaveniach na dlhé vzdialenosti odporúčame napájať switch napätím 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť menič ASUC-100-550-OF v zálohovaných súpravách
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí PoE výkon dostupný pre kameru.

ABOX-F kryty

Vnútorné kryty série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov.

Všetky kryty sú vyrobené z práškovo lakovaného oceľového plechu s polomatným bielym povrchom.

Výroba pomocou modernej technologickej linky zaručuje najvyššiu kvalitu a presnosť spracovania.

Každý kryt je vybavený skrutkovým zámkom, odnímateľnými dverami a dverovým tamper spínačom.

Dostupné modely majú špecifickú perforáciu s rozstupom otvorov 10,8 mm, kompatibilnú s rozstupom montážnych otvorov inštalačných modulov.

Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akomkoľvek perforovanom úseku krytu.

Príklady použitia

Príklad použitia súpravy IPUPS-5-11-F na napájanie rekordéra spolu s 5 PoE IP kamerami.
