IPUPS-3-30-ALUL

IPUPS-3-30-ALUL je PoE súprava s akumulačným napájaním pre až 3 IP kamery (3x 802.3af/at PoE porty a 1x vstupný port) s 2 SFP portami. Kryt poskytuje priestor pre batériu s kapacitou 18 Ah. Súprava je určená pre optické inštalácie; dva SFP porty umožňujú súčasný optický vstup a výstup. IPUPS-3-30-ALUL podporuje prevádzku v kruhovej topológii. IPUPS-3-30-ALUL je pripravená na použitie distribučná jednotka navrhnutá na napájanie IP kamier vo veľkých optických inštaláciách s lokálnou záložnou batériou. Akumulačné súpravy IPUPS sú navrhnuté na poskytovanie záložného napájania z batérie pre IP PoE zariadenia. Po pripojení k vhodným batériám udržiavajú napájanie počas výpadkov sieťového napájania. Tým sa zabezpečuje nepretržitá prevádzka pripojených zariadení, čím sa zvyšuje bezpečnosť a spoľahlivosť inštalácie. IPUPS-3-30-ALUL pojme batériu 12 V / 18 Ah.

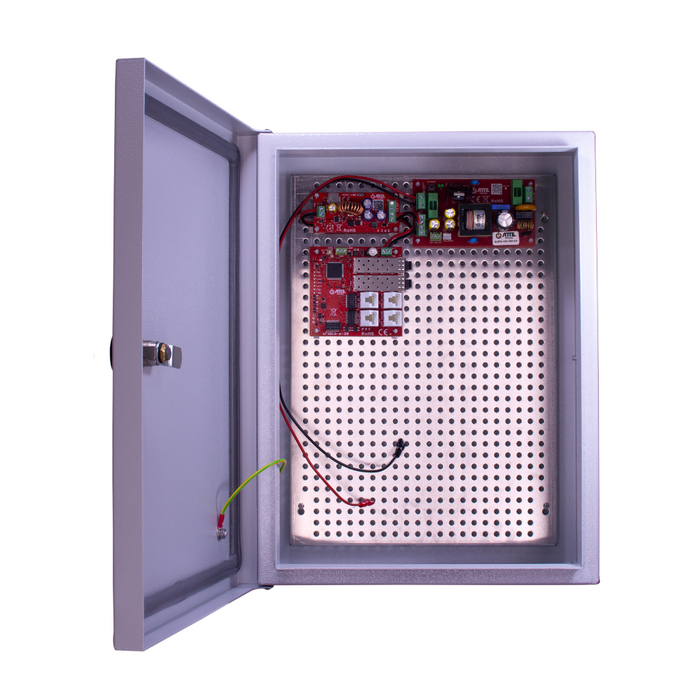

Súprava obsahuje

• xFIBER-6-30-OF – 4-portový PoE prepínač s dvoma SFP portami
• AUPS-100-120-OF – akumulačný zdroj s maximálnym výstupom 100 W
• ASUC-100-550-OF – 55 V, 100 W DC/DC konvertor
• ABOX-ALUL – vonkajší kryt s krytím IP66, káblové priechodky: 10xM16, 1xM20

Funkcie a technické parametre

Zabudovaný PoE prepínač podporuje režim RING. Predvolene je zariadenie nastavené na režim „slave“. Pre správnu funkciu kruhovej topológie (prevencia sieťových slučiek) musí byť jeden modul nakonfigurovaný ako „master“ na riadenie prenosu dát cez SFP porty.

Zmena prevádzkového režimu xFIBER-6-30-OF

Ak chcete zmeniť prevádzkový režim xFIBER-6-30-OF, stlačte a podržte tlačidlo „SET“ približne na 3 sekundy, kým nezačne blikať priľahlá LED dióda. Potom prepínajte režimy jedným stlačením a potvrďte výber opätovným stlačením a podržaním tlačidla na 3 sekundy. V režime „master“ by mala LED dióda SET svietiť na modro.

Technický výstup xFIBER-6-30-OF

xFIBER-6-30-OF má technický výstup (open collector), ktorý indikuje:

• LOOP – sieťová slučka na RJ45 portoch
• RING_F – správna funkcia kruhovej topológie (indikovaná iba pri prevádzke zariadenia v režime „master“)

Výstup RING_F indikuje stav RING topológie. Vysoká úroveň výstupu indikuje, že kruhová topológia pracuje normálne, zatiaľ čo nízka úroveň výstupu indikuje, že je RING prerušený. Tento technický výstup je možné pripojiť k ústredni alarmu alebo akémukoľvek kontroléru podporujúcemu open-collector výstupy.

Indikátory stavu LED

Prevádzkový stav zariadení

• PWR: Biela – prítomnosť napájania; Červená – príliš nízke vstupné napätie (Vin < 30 V); Červená (blikajúca) – napájacie napätie pod 44 V
• SET: Zelená – zariadenie v režime „slave“; Modrá – zariadenie v režime „master“
• LAN 1 - LAN 4: Zelená – prenos dát na porte; Oranžová – PoE a prenos dát na porte; Červená – sieťová slučka na porte
• FIB 1: Zelená – prenos dát na SFP porte; Modrá – detekcia SFP RING slučky
• FIB 2: Zelená – prenos dát na SFP porte
• AT: Červená – xFIBER-6-30-OF napájaný cez vstupný port štandardom 802.3at (30 W)
• BT: Červená – xFIBER-6-30-OF napájaný cez vstupný port štandardom 802.3bt (60 W)
• AT + BT: Červená – xFIBER-6-30-OF napájaný cez vstupný port štandardom 802.3bt (90 W)

Napájanie a nabíjanie

• LED_AC: Žltá - prítomnosť sieťového napätia
• LED 2: Červená - nabíjanie batérie
• LED 1 (napájanie): Zelená - výstupné napätie
• LED 1 (konvertor): Červená - výstupné napätie

Technický výstup akumulačného zdroja AUPS-100-120-OF

Akumulačný zdroj AUPS-100-120-OF tiež disponuje technickým výstupom (open-collector):

• ACF – indikuje prítomnosť sieťového napätia (nízka úroveň – žiadne AC)
• OUF – indikuje prítomnosť výstupného napätia (nízka úroveň – žiadne výstupné napätie)
• GND – zem

Technický výstup umožňuje monitorovanie prevádzkového stavu napájacieho zdroja. Keď sú výstupy ACF a OUF na vysokej úrovni, napájací zdroj pracuje zo sieťového napájania 230 VAC. Keď je výstup ACF na nízkej úrovni a výstup OUF zostáva na vysokej úrovni, napájací zdroj pracuje z batérie. Tieto stavové výstupy umožňujú určiť prevádzkový režim celej súpravy.

Kľúčové vlastnosti a funkcie

• akumulačné napájanie pre 3 IP PoE 802.3af/at zariadenia
• priestor pre batériu 18 Ah
• dva SFP porty
• podpora režimu RING
• celkový výstupný výkon až 100 W
• vysoká účinnosť napájacieho zdroja (90 % @100 W)
• rýchla a jednoduchá konfigurácia prevádzkového režimu pomocou tlačidla SET
• technický výstup indikujúci sieťovú slučku na RJ45 portoch a stav RING
• prehľadná indikácia stavu LED
• technický výstup indikujúci prevádzkový stav napájacieho zdroja
• moduly je možné namontovať do akejkoľvek perforovanej časti montážnej dosky (systém otvorov)
• možnosť uloženia prebytočných káblov vo vnútri krytu
• uzamykateľné dvere krytu
• kryt s krytím IP66
• vstup káblov cez káblové priechodky namontované na kryte: 10xM16 a 1xM20
• voliteľný adaptér ADD-PMAALUXLM pre jednoduchú montáž na stožiar alebo lampu (predáva sa samostatne)

Vonkajšie kryty série ABOX

Vonkajšie kryty série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových pripojení inštalovaných v exteriéri. Vysoko kvalitný plast zaisťuje odolnosť voči UV žiareniu a iným drsným poveternostným podmienkam. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi.
