Súprava vyrovnávacej pamäte pre až 17 IP kamier v RACK kryte

Kľúčové vlastnosti a funkcie

Napájanie s vyrovnávacou pamäťou pre 17 PoE 802.3af/at alebo PASÍVNYch prijímačov umožňuje prenos dát až do 280 m (režim Long Range).

• Elektronická poistka pre každý PoE kanál (automatický reset)
• PoE je možné vypnúť na vybraných portoch
• Jasná LED indikácia stavu napájania a prenosu dát
• Až 60 W na porte LAN_5 PoE IN/OUT
• Až 40 W na ostatných PoE portoch
• Rýchla a jednoduchá inštalácia bez nutnosti konfigurácie
• Vysoká účinnosť napájacieho modulu (90%)
• Dostupné dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• Jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• Jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS
• Inštalácia modulov do akejkoľvek perforovanej časti krytu (systém otvorov)
• Priestor pre dve 18 Ah batérie
• Vstupy káblov na zadnej strane krytu
• Dodatočné vstupy káblov poskytujú priestor medzi telom a krytom krytu
• Pohodlná inštalácia a demontáž krytu bez náradia (zacvaknutie)
• Grafitová farba zvolená tak, aby kryt ladil s tmavými aj svetlými skrinkami
• Vybavený konektorom a svorkovnicou s poistkou
• Možnosť uloženia nadbytočných káblov vo vnútri krytu

Súprava obsahuje

• 1x kryt ABOX-R5U0
• 2x napájací zdroj AUPS-70-120-OF
• 2x menič DC/DC ASUC-100-480-OF
• 4x PoE prepínač xPoE-6-11-OF
• 1x príslušenstvo (4x spona na batériu, napájací kábel, sada skrutiek M6 na montáž do RACK skrinky)

Poznámka: batérie nie sú súčasťou balenia

Kryt krytu

Na demontáž potiahnite kryt smerom k sebe (PULL), na inštaláciu zatlačte kryt na miesto, nasmerovaním čiernych jazýčkov do bielych montážnych drážok (PUSH).

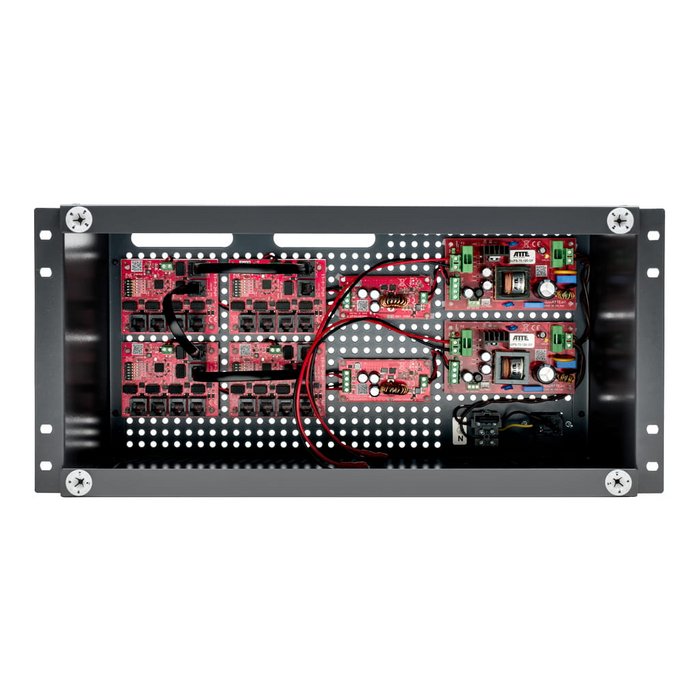

IPUPS-17-11-R5U0

Je súprava pripravená na použitie určená na napájanie IP CCTV systému pozostávajúceho zo 17 IP kamier. Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

Súpravy prepínačov PoE s vyrovnávacou pamäťou sú určené na použitie s IP kamerami a inými sieťovými zariadeniami podporujúcimi PoE 802.3af/at alebo PASÍVNE PoE. Pripojenie vhodných batérií zaisťuje neprerušovanú prevádzku napájacieho systému počas dočasných výpadkov sieťového napájania.

Režim Long Range

Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardného krúteného páru UTP kábla. Prepínač umožňuje pracovať v dvoch režimoch: štandardný a predĺžený dosah.

Režim „ŠTANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Režim „DLHÝ DOSAH“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až do 100 metrov. Keď je DIP prepínač nastavený na ON, dosah na portoch 1 až 4 sa zvyšuje na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa znižuje na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps.

S aktivovaným režimom Long Range poskytujeme väčšiu flexibilitu pri umiestnení kamier. Zvýšenie vzdialenosti od prepínača umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania ďalších distribučných bodov.

Bez ohľadu na zvolený prevádzkový režim, prepínač podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení.

Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• Štandardne je režim LongRange vypnutý
• Zmena režimov vyžaduje reštart napájania
• Pred nasadením sa odporúča otestovať funkčnosť
• Žiadna izolácia portov VLAN – všetky porty prepínača si môžu navzájom nepretržite komunikovať bez ohľadu na prevádzkový režim
• Pre nastavenia na dlhé vzdialenosti odporúčame napájať prepínač 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť menič ASUC-100-550-OF v súpravách s vyrovnávacou pamäťou
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nízko kvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí napájanie PoE dostupné pre kameru

Kryt ABOX-R5U0

Umožňuje inštaláciu kompletného radu produktov ATTE do telekomunikačnej RACK skrinky, predtým určenej pre vnútorné a vonkajšie kryty série ABOX. Premyslená a jedinečná konštrukcia umožňuje inštaláciu zariadení do jedného krytu spolu s vyrovnávacím napájacím zdrojom a batériami.

Telo je vyrobené z oceľového plechu a kryt z ľahkého hliníkového plechu. Oba prvky sú práškovo lakované do polomatnej grafitovej farby.
