Súprava vyrovnávacej pamäte pre až 16 IP kamier v kryte RACK

Kľúčové vlastnosti a funkcie

• Podpora kamier 4K Ultra HD
• Vyrovnávacia pamäť napájania pre 16 PoE 802.3af/at alebo PASÍVNYCH prijímačov
• Elektronická poistka pre každý PoE kanál (s automatickým resetom)
• PoE je možné deaktivovať na vybraných portoch
• Jasná LED signalizácia stavu napájania a prenosu dát
• Až 40W výkonu na PoE portoch (LAN_1 až LAN_8)
• Rýchle a jednoduché nastavenie nevyžadujúce konfiguráciu
• Vysoká účinnosť napájacieho modulu (90%)
• K dispozícii sú dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• Jednoduchá a rýchla inštalácia vďaka modulárnemu dizajnu
• Jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov radu xPoE / IP a IPB / IPUPS
• Inštalácia modulov do akejkoľvek perforovanej časti krytu (systém rozstupov otvorov)
• Priestor pre dve 18 Ah batérie
• Vstupové priechodky káblov na zadnej strane krytu
• Dodatočné priechodky káblov poskytujú priestor medzi telom a krytom krytu
• Pohodlná inštalácia a demontáž krytu bez náradia (zacvaknutie)
• Grafitová farba zvolená tak, aby kryt ladil s tmavými aj svetlými skrinkami
• Vybavené konektorom a svorkovnicou s poistkou
• Možnosť uloženia prebytočných káblov vo vnútri krytu

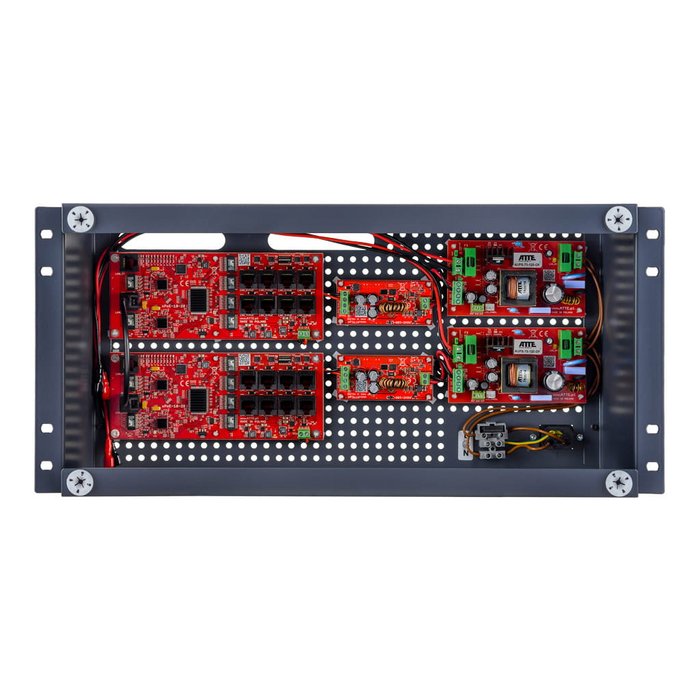

Súprava obsahuje

• 1x kryt ABOX-R5U0
• 2x napájací zdroj AUPS-70-120-OF
• 2x DC/DC menič ASUC-100-480-OF
• 2x PoE prepínač xPoE-10-20A-OF

Poznámka: batérie nie sú súčasťou balenia

Kryt krytu

na odstránenie potiahnite kryt smerom k sebe (PULL), na inštaláciu zatlačte kryt na miesto, pričom čierne jazýčky zasuňte do bielych montážnych drážok (PUSH)

IPUPS-16-20-R5U0 je súprava pripravená na použitie navrhnutá na napájanie systému IP CCTV pozostávajúceho zo 16 IP kamier. Elektronická ochrana výstupu PoE zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú šírku pásma siete, ako je napríklad monitorovanie 4K Ultra HD CCTV. Súpravy s PoE prepínačmi sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE. Pripojenie vhodných batérií zabezpečuje neprerušovanú prevádzku napájacieho systému počas dočasných výpadkov sieťového napájania. Kryt ABOX-R5U0 umožňuje inštaláciu celej produktovej rady ATTE do komunikačnej rackovej skrinky, predtým určenej pre interiérové a exteriérové kryty radu ABOX. Premyslený a jedinečný dizajn umožňuje inštaláciu zariadení do jedného krytu spolu s vyrovnávacím napájacím zdrojom a batériami. Telo je vyrobené z oceľového plechu a kryt z ľahkého hliníkového plechu. Oba prvky sú práškovo lakované v pololesklej grafitovej farbe, RAL 7024. Vyrobené modernou výrobnou linkou, zaručujúcou najvyššiu kvalitu a presnosť. ABOX-R5U0 má špeciálny vzor otvorov 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na inštaláciu. Tento štandardizovaný systém umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti krytu.

Príklady aplikácií

Príklad použitia súpravy IPUPS-16-20-R5U0 na napájanie rekordéra spolu so 16 PoE IP kamerami.
