IPUPS-16-20-H

Súprava napájacieho zásobníka pre až 16 IP kamier v interiérovom kryte ABOX-H (priestor pre 2x 18Ah batérie + NVR), napájací zdroj 144 W (2x 72 W), 18-portový PoE switch (16xPoE 10/100Mbps + 2xGigabit Uplink), elektronické poistky.

Kľúčové vlastnosti a funkcie

• podpora kamier 4K Ultra HD
• napájací zdroj s akumuláciou pre 16 PoE 802.3af/at alebo PASÍVNYCH prijímačov
• elektronická poistka pre každý PoE kanál (samospúšťacia)
• PoE je možné deaktivovať na vybraných portoch
• jasná LED indikácia stavu napájania a prenosu dát
• až 40 W výkonu na PoE portoch (LAN_1 až LAN_8)
• rýchle a jednoduché nastavenie bez potreby konfigurácie
• vysoká účinnosť napájacieho modulu (90%)
• k dispozícii sú dve možnosti napájacieho napätia: 12 VDC a 48 VDC
• jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• možnosť montáže modulov do ľubovoľnej perforovanej časti krytu (systém dierovaného vzoru)
• priestor pre dve 18 Ah batérie
• priestor pre sieťový videorekordér (NVR)
• možnosť uloženia prebytočných káblov vo vnútri krytu
• vstupy káblov na zadnej strane krytu
• vzdialenosť od steny/montážneho povrchu

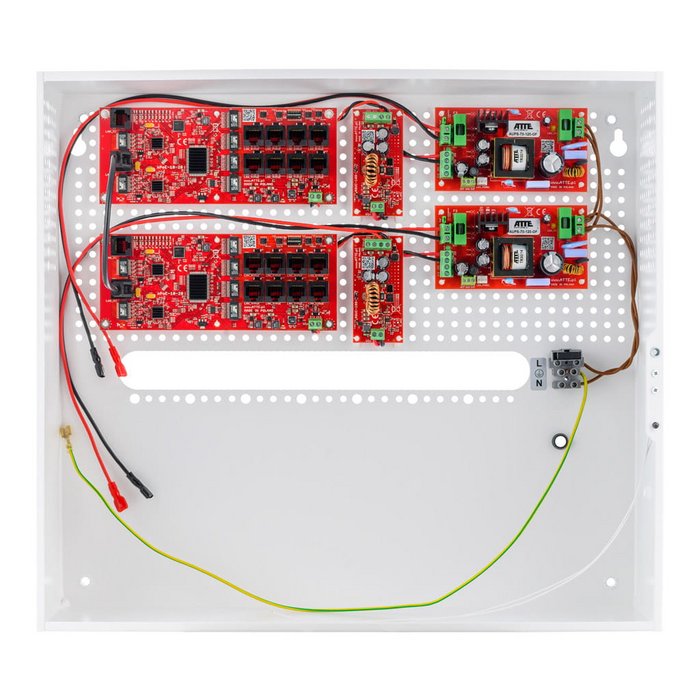

Súprava obsahuje

• 1x kryt ABOX-H
• 2x napájací zdroj AUPS-70-120-OF
• 2x menič DC/DC ASUC-100-480-OF
• 2x PoE switch xPoE-10-20-OF

Poznámky

• batérie nie sú súčasťou balenia
• maximálne rozmery rekordéra namontovaného vo vnútri krytu: 390 x 390 x 60 mm
• fotografia s rekordérom NVR zobrazuje príkladnú konfiguráciu zariadení v kryte ABOX-H

IPUPS-16-20-H je súprava pripravená na okamžité použitie určená na zabezpečenie napájania s akumuláciou pre systém IP CCTV so 16 IP kamerami. Elektronická ochrana na PoE výstupoch zaisťuje nepretržitú prevádzku systému v prípade skratu alebo preťaženia na jednotlivých napájacích kanáloch a automaticky obnovuje napätie po odstránení poruchy.

Zariadenie sa používa v systémoch vyžadujúcich zvýšenú šírku pásma siete, ako je napríklad monitorovanie CCTV v rozlíšení 4K Ultra HD. Súpravy PoE switchov s akumuláciou sú určené na použitie s IP kamerami a inými sieťovými zariadeniami podporujúcimi PoE 802.3af/at alebo PASÍVNE PoE. Pripojenie vhodných batérií zabezpečuje neprerušovanú prevádzku napájacieho systému počas dočasných výpadkov napájania zo siete.

Interiérové kryty série ABOX poskytujú praktické riešenie pre estetickú montáž zariadení a ukončenie kabeláže vo vnútri budov. Všetky kryty sú vyrobené z oceľového plechu s práškovým nástrekom v polomatnej bielej farbe. Výroba pomocou modernej technologickej linky zaručuje najvyššiu kvalitu a presnosť spracovania. Každý kryt je vybavený skrutkovým zámkom, odnímateľnými dverami a spínačom proti manipulácii s dverami.

Dostupných je niekoľko modelov s dedikovaným perforovaním so vzorom dier 10,8 mm, kompatibilným s rozstupom montážnych otvorov montážnych modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v ľubovoľnej perforovanej časti krytu.

Príklady použitia

Príklad použitia súpravy IPUPS-16-20-H na napájanie rekordéra spolu so 16 PoE IP kamerami.
