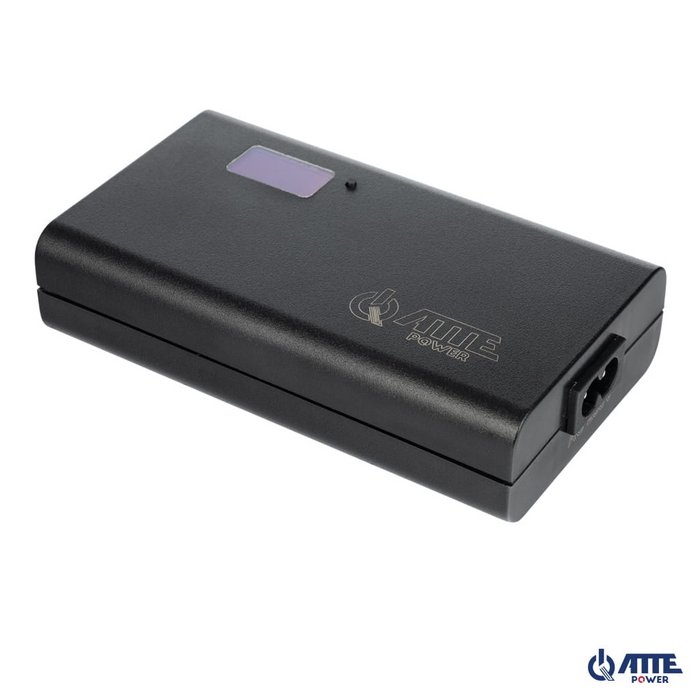

IPM-90-550

je jedno-portový gigabitový PoE midspan, ktorý spĺňa štandardy IEEE 802.3af/at/bt (90W) s integrovaným LCD displejom. Používa sa na napájanie zariadení kompatibilných s PoE v LAN sieťach. Umiestnený medzi prepínačom, ktorý nemá PoE napájanie (alebo nemá dostatočný rozpočet napájania), a sieťovými zariadeniami (napr. kamery, prístupové body, extendery), umožňuje súčasný prenos napájania a dát do PoE IP zariadení pomocou jediného UTP kábla pri rýchlosti 10/100/1000Mbps.

Čo ho odlišuje od iných riešení na trhu?

• vysoký výkon dostupný pre prijímače (až 90W) a vysoká účinnosť 96%
• podpora všetkých bežných PoE štandardov
• vstavaný displej zobrazujúci prevádzkový stav a parametre napájania, fungujúci ako PoE tester

IPM-90-550 PoE injektor podporuje

• všetky populárne štandardy napájania prijímačov PoE, PoE+, Hi PoE v 3 prevádzkových režimoch voliteľných z praktického menu.

Podporované PoE štandardy:

• 802.3af/at/bt štandard
• štandard PoH režim ekvivalentný PoE+ a HiPoE pre náročné neštandardizované prijímače
• Pasívne PoE s automatickou negociáciou (napr. všetky zariadenia v ekosystéme ATTE xPoE-xx)

Unikátnou funkciou tohto typu riešenia je vstavaný displej.

Umožňuje zobrazenie aktuálneho prevádzkového stavu a funkcií menu.

Informácie dostupné na displeji:

• PoE štandard, v ktorom bol pripojený prijímač rozpoznaný a napájaný
• počet krútených párov, cez ktoré sa posiela napájanie 2P/4P
• aktuálny výkon spotrebovaný prijímačmi
• hodnota napájacieho napätia PoE
• grafický indikátor vnútornej teploty
• grafický indikátor úrovne zaťaženia
• maximálny okamžitý výkon spotrebovaný od zapnutia

Príklad informácií dostupných na displeji

Okrem svojej základnej funkcie univerzálneho PoE napájacieho zdroja je IPM-90-550 praktickým nástrojom pre inštalatéra na rýchle uvedenie do prevádzky, napájanie a diagnostiku PoE zariadení. Umožňuje rýchle meranie spotreby energie spotrebiteľov na presné výpočty doby zálohovania alebo kapacity potrebných batérií pre záložné systémy. Skutočné meranie výkonu a presné výpočty umožňujú úspory pri návrhu záložných súprav s plánovanou dlhou dobou zálohovania. V kombinácii so sériami APT a xPoE nám umožňuje vytvárať rozsiahle inštalácie v stromovej topológii s použitím iba UTP káblov bez vedenia 230VAC napájania. To nám umožňuje maximálne využiť dostupné káblové rozvody a dodávať energiu náročným spotrebiteľom na dlhé vzdialenosti.

Kľúčové vlastnosti a funkcie:

• napájanie akéhokoľvek zariadenia fungujúceho vo väčšine PoE štandardov
• displej zobrazujúci aktuálny prevádzkový stav ľahko čitateľným spôsobom
• jednoduchá funkcia PoE testera/merača pre ľahký výpočet energetického rozpočtu
• špecializovaný napájací zdroj pre kaskádne extendery série APT
• podpora PoE prijímačov s vysokou spotrebou energie
• určené pre siete 10/100/1000Mbps
• vysoká 96% účinnosť
• podpora pasívnych PoE prijímačov
• optická signalizácia prevádzkového stavu
• ochrana portu (prepätie, nadprúd)

IPM-90-550 je dodávaný v plastovom kryte na ochranu užívateľa pred priamym kontaktom s elektronikou zariadenia. Zariadenie má stupeň krytia IP20, na ochranu pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný obal. Musí byť tiež zabezpečený dostatočný priestor pre dostatočné prúdenie vzduchu a pre káble s ohľadom na odporúčaný polomer ohybu výrobcu.

Poznámky k inštalácii

• Zariadenie je navrhnuté pre nepretržitú prevádzku pri výkone 90W s riadným chladením počas prevádzky
• Prevádzkový režim (štandard napájania PoE) je možné zmeniť do 5 sekúnd po pripojení zariadenia k napájaciemu zdroju, je uložený a mení sa pri ďalšom štarte zariadenia.
• Zariadenie je napájané zo siete 230V a neponúka záložné napájanie.
• V prípade potreby udržania napájania spotrebiteľov pripojených k IPM-90-550 je potrebné použiť ďalší UPS. V zariadeniach, kde sú dôležité dlhé záložné časy, by sa malo použiť iné riešenie. Najvýhodnejším riešením by bola záložná súprava pozostávajúca z napájacieho zdroja série AUPS, vhodného meniča a prepínača APT-5-50, ktorý dokáže podporiť štyri prijímače s výkonom až 60W (802.3bt60).

Príklady aplikácií

Príklad aplikácie IPM-90-550 na napájanie 4 PoE IP kamier na jednom UTP kábli pomocou prepínača APT-5-50. Použitý prevádzkový režim je PoE bt-90.

Príklad aplikácie IPM-90-550 na napájanie 7 PoE IP kamier na jednom UTP kábli pomocou APT extenderov. Použitý prevádzkový režim je PoE bt-90.

Príklad použitia IPM-90-550 ako PoE Midspan pre prepínač xPoE-6-11-S2 v pasívnom PoE režime.
