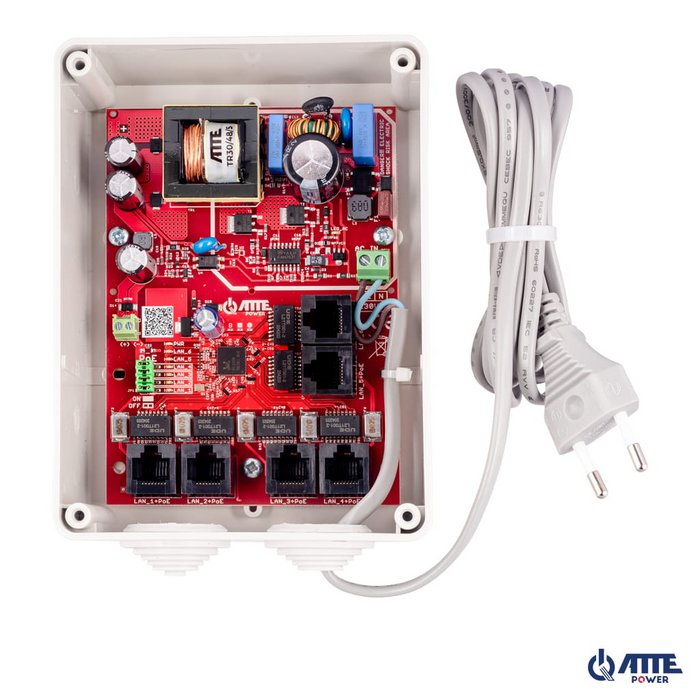

IPB-5-10A-S4

Súprava pre až 5 IP kamier, 6-portový 10/100Mbps PoE prepínač (5xPoE + 1xUplink) v externom kryte ABOX-S4, PoE cez 4 páry, integrovaný napájací zdroj 55 V 90 W.

IPB-5-10A-S4 je navrhnutý ako univerzálny PoE sieťový prepínač určený pre IP CCTV systémy. Integráciou napájacieho zdroja priamo do prepínača spočíva väčšina inštalácie iba v pripojení UTP káblov a 230 VAC sieťového napájania. Praktický kryt s krytím IP55 zjednodušuje inštaláciu v miestach, kde klasický desktopový prepínač nemožno použiť, pričom zároveň poskytuje ochranu pred poveternostnými vplyvmi, čo umožňuje vonkajšiu inštaláciu. Vysoký výstupný výkon (90 W), vysoké výstupné napätie (55 VDC) a PoE cez všetky štyri UTP páry umožňujú zariadeniu napájať prijímače s vysokými nárokmi, ako sú PTZ kamery alebo viacnásobné PoE extendery zo série xPoE alebo APT. Vďaka vysokému výkonu PoE portov prepínačov IPB a vyššiemu napájaniu PoE je možné budovať rozsiahle inštalácie alebo pridávať ďalšie vetvy pomocou extenderov série APT/xPoE. Zároveň je IPB-5-10A-S4 pohodlným PoE zdrojom pre konvertory 2WIRE a XCOAX. S kvalitnými káblami je možné pripojiť niekoľko IP kamier cez jeden koaxiálny kábel alebo krútený párový kábel.

Kľúčové vlastnosti a funkcie

• rýchle a jednoduché nastavenie bez potreby konfigurácie
• schopnosť napájať 5 PoE prijímačov (802.3af/at alebo PASSIVE)
• výkon až 40 W na PoE port (celkový výkonový rozpočet 90 W)
• vysoká účinnosť integrovaného napájacieho zdroja (>90%)
• PoE je možné deaktivovať na vybraných portoch
• zreteľná LED indikácia stavu napájania a prenosu dát
• elektronická poistka pre každý PoE kanál (auto-reset)
• dodatočná skrutkovacia svorkovnica umožňujúca použitie 55 VDC napätia
• jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov APT/xPoE a súprav IP/IPUPS
• kompaktná veľkosť
• možnosť uloženia nadbytočných káblov vo vnútri krytu
• káblové vstupy cez gumové zátky namontované v kryte: 2x29mm
• možnosť vloženia káblov s predinštalovanými konektormi (po odrezaní gumovej zátky)
• obsahuje napájací kábel a 2 držiaky pre montáž krytu bez ovplyvnenia stupňa krytia IP55

POZNÁMKA

Kryt ABOX-S4 je špeciálne navrhnutý pre tento produkt a nie je dostupný na predaj samostatne.

Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy. Je tiež možné zakúpiť modul IPB v kryte ABOX-M2. Symbol tohto produktu je IPB-5-10A-M2. Má vyšší stupeň ochrany (IP56), väčšie rozmery a káblové priechodky namiesto gumových zátok. Okrem toho je modul IPB dostupný aj bez krytu pre prispôsobené inštalácie pod označením IPB-5-10A-OF.

Vysoko kvalitný plast poskytuje odolnosť voči UV žiareniu a iným drsným poveternostným podmienkam.

IPB-5-10A-S4 je určený na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Príklady aplikácií

• Základná aplikácia IPB-5-10A-S4.
• Príklad konfigurácie IPB-5-10A-S4 v kombinácii s xPoE-4-11A-HS.
• Príklad konfigurácie IPB-5-10A-S4 v kombinácii s xPoE-3-11A.
• Príklad konfigurácie IPB-5-10A-S4 v kombinácii s xPoE-6-11-OF.
• Príklad konfigurácie IPB-5-10A-S4 s kaskádovým pripojením extenderov xPoE-3-11A.
