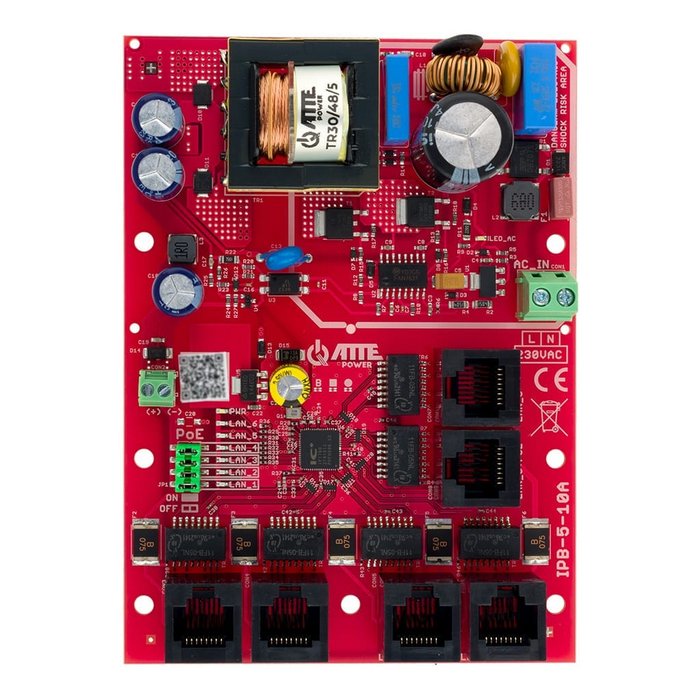

IPB-5-10A-OF

6-portový 10/100Mbps PoE prepínač (5xPoE + 1xUplink), PoE cez 4 páry, open-frame modul s integrovaným 55 V 90 W napájacím zdrojom.

IPB-5-10A-OF je navrhnutý ako univerzálny PoE sieťový prepínač určený pre IP CCTV systémy. Integráciou napájacieho zdroja priamo do prepínača, väčšina inštalácie zahŕňa iba pripojenie UTP káblov a napájania zo siete 230 VAC.

Vysoký výstupný výkon (90 W), vysoké výstupné napätie (55 VDC) a PoE cez všetky štyri UTP páry umožňujú zariadeniu napájať prijímače s vysokou spotrebou, ako sú PTZ kamery alebo viaceré PoE extendery zo série xPoE alebo APT. Vďaka vysokému výkonu PoE portov IPB a vyššiemu PoE napätiu je možné budovať rozsiahle inštalácie alebo pridávať ďalšie odbočky pomocou extenderov série APT/xPoE. Zároveň je IPB-5-10A-OF pohodlným PoE zdrojom pre konvertory 2WIRE a XCOAX. S kvalitnými káblami je možné pripojiť niekoľko IP kamier cez jeden koaxiálny kábel alebo krútenú dvojlinku.

Kľúčové vlastnosti a funkcie

• rýchla a jednoduchá inštalácia bez potreby konfigurácie
• schopnosť napájať 5 PoE prijímačov (802.3af/at alebo PASSIVE)
• až 40 W výkonu na PoE port (celkový výkonový rozpočet 90 W)
• vysoká účinnosť integrovaného napájacieho zdroja (>90%)
• PoE je možné na vybraných portoch deaktivovať
• jasná LED indikácia stavu napájania a prenosu dát
• elektronická poistka pre každý PoE kanál (auto-reset)
• dodatočný skrutkovací svorkovnicový blok umožňujúci použitie napätia 55 VDC
• jednoduché rozširovanie a škálovanie systému pridávaním ďalších prepínačov APT/xPoE a IP/IPUPS kitov

Elektronická ochrana PoE výstupu zabezpečuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

IPB-5-10A-OF je open-frame modul, zatiaľ čo sú dostupné dva modely prepínačov s externým krytom:

1. IPB-5-10A-S4 v špecializovanom kryte ABOX-S4 s triedou ochrany IP55 a dvoma gumovými zátkami.
2. IPB-5-10A-M2 v vonkajšom kryte ABOX-M2 s triedou ochrany IP56, kryt má 6 x M16 a 1 x M20 káblových priechodiek.

IPB-5-10A-OF je určený na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Príklady aplikácií

• Základná aplikácia IPB-5-10A-OF.
• Príklad konfigurácie IPB-5-10A-OF v kombinácii s xPoE-4-11A-HS.
• Príklad konfigurácie IPB-5-10A-OF v kombinácii s xPoE-3-11A.
• Príklad konfigurácie IPB-5-10A-OF v kombinácii s xPoE-6-11-OF.
• Príklad konfigurácie IPB-5-10A-OF s kaskádnym pripojením extenderov xPoE-3-11A.
