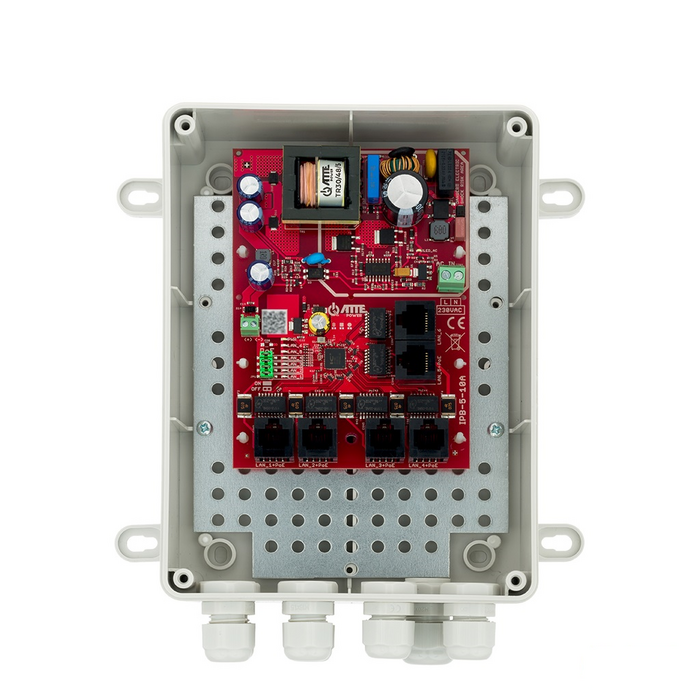

IPB-5-10A-M2

Súprava pre až 5 IP kamier v exteriérovom kryte ABOX-M2, 6-portový 10/100Mbps PoE switch (5xPoE + 1xUplink), PoE cez 4 páry, integrovaný napájací zdroj 55 V 90 W.

IPB-5-10A-M2 bol navrhnutý ako kompletné a integrované napájacie riešenie pre IP CCTV systémy. Integráciou napájacieho zdroja priamo do switcha je väčšina inštalácie obmedzená na pripojenie UTP káblov a napájania 230 VAC zo siete.

Praktický kryt s krytím IP56 zjednodušuje inštaláciu v miestach, kde klasický desktopový switch nie je možné použiť, a zároveň poskytuje ochranu pred poveternostnými vplyvmi, čo umožňuje vonkajšiu inštaláciu.

Vysoký výstupný výkon (90 W), vysoké výstupné napätie (55 VDC) a PoE cez všetky štyri UTP páry umožňujú zariadeniu napájať prijímače s vysokými nárokmi, ako sú PTZ kamery alebo viacero PoE extenderov zo série xPoE alebo APT.

Vďaka vysokému výkonu PoE portov IPB a vyššiemu PoE napätiu je možné stavať rozsiahle inštalácie alebo pridávať ďalšie vetvy pomocou extenderov série APT/xPoE. Zároveň je IPB-5-10A-M2 pohodlným PoE zdrojom pre konvertory 2WIRE a XCOAX. S kvalitnými káblami je možné pripojiť niekoľko IP kamier cez jeden koaxiálny kábel alebo krútený párový kábel.

Kľúčové vlastnosti a funkcie

• rýchle a jednoduché nastavenie bez nutnosti konfigurácie
• možnosť napájania 5 PoE prijímačov (802.3af/at alebo PASSIVE)
• až 40 W výkonu na PoE port (celkový výkonový rozpočet 90 W)
• vysoká účinnosť integrovaného napájacieho zdroja (>90%)
• PoE je možné na vybraných portoch vypnúť
• zreteľná LED indikácia stavu napájania a dátovej komunikácie
• elektronická poistka pre každý PoE kanál (auto-reset)
• dodatočná skrutková svorkovnica umožňujúca použitie napätia 55 VDC
• jednoduché rozšírenie a škálovanie systému pridávaním ďalších switchov APT/xPoE a IP/IPUPS kitov
• možnosť uloženia nadbytočných káblov vo vnútri krytu
• káblové priechodky namontované v kryte: 6xM16 a 1xM20
• súčasťou dodávky je napájací kábel a 4 držiaky na montáž krytu bez ovplyvnenia stupňa krytia IP56

Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

Je tiež možné zakúpiť modul IPB v kryte ABOX-S4. Symbol tohto produktu je IPB-5-10A-S4. Má menšie rozmery a namiesto káblových priechodiek sa používajú gumové zátky. Okrem toho je modul IPB dostupný bez krytu pre prispôsobené inštalácie, pod označením IPB-5-10A-OF.

Vysoko kvalitný plast poskytuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom.

IPB-5-10A-M2 je navrhnutý pre prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardami PoE 802.3af/at a PoE PASSIVE.

Príklady aplikácií

• Základná aplikácia IPB-5-10A-M2.
• Príklad konfigurácie IPB-5-10A-M2 v kombinácii s xPoE-4-11A-HS.
• Príklad konfigurácie IPB-5-10A-M2 v kombinácii s xPoE-3-11A.
• Príklad konfigurácie IPB-5-10A-M2 v kombinácii s xPoE-6-11-OF.
• Príklad konfigurácie IPB-5-10A-M2 s kaskádnym pripojením extenderov xPoE-3-11A.
