Súprava pre až 9 IP kamier

v externom kryte ABOX-L2, 96 W napájací zdroj, 10-portový 10/100Mbps PoE prepínač (9xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• napájanie pre 9 PoE 802.3af/at alebo PASSIVE prijímačov
• prenos dát až do 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné deaktivovať na vybraných portoch
• jasná LED signalizácia napájania a prenosu dát
• až 60 W na porte LAN_5 PoE IN/OUT
• až 40 W na ostatných PoE portoch
• rýchle a jednoduché nastavenie bez nutnosti konfigurácie
• vysoká účinnosť napájacieho modulu (>90%)
• jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• jednoduché rozširovanie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS
• inštalácia modulov v akejkoľvek perforovanej časti krytu (systém otvorov)
• možnosť uloženia nadbytočných káblov vo vnútri krytu
• kryt a obal spojené šnúrkou pre ľahší servis
• vstup káblov cez káblové priechodky namontované v kryte: 10xM16 a 1xM20
• súčasťou sú 4 držiaky na montáž krytu bez ovplyvnenia stupňa ochrany IP56
• voliteľný adaptér ADD-PMAL umožňuje ľahkú montáž krytu na stožiare alebo osvetľovacie tyče (predáva sa samostatne)

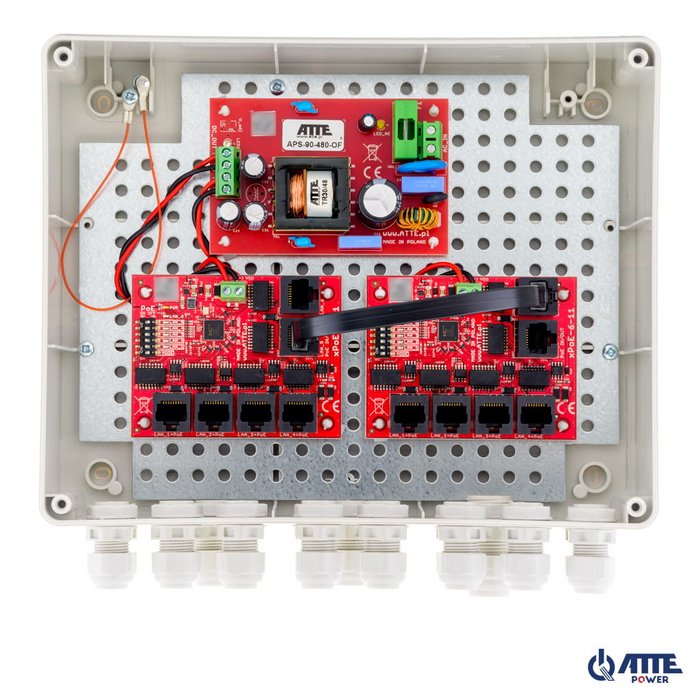

Súprava obsahuje

• 1x kryt ABOX-L2
• 1x napájací zdroj APS-90-480-OF
• 2x PoE prepínač xPoE-6-11-OF

IP-9-11-L2 je pripravená súprava určená na napájanie systému IP CCTV pozostávajúceho z 9 IP kamier.

Elektronická ochrana PoE výstupov zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

Súpravy s PoE prepínačmi sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim „Long Range“

Režim „Long Range“ umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného krúteného páru UTP.

Prepínač umožňuje pracovať v dvoch režimoch: štandardnom a rozšírenom dosahu.

Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až do 100 metrov.

Keď je prepínač DIP nastavený na ON, dosah na portoch 1 až 4 sa predĺži na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery.

V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps.

S povoleným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestňovaní kamier. Zväčšenie vzdialenosti od prepínača umožňuje ľahšie pokrytie veľkého priestoru bez potreby budovania dodatočných distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT, dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT, dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Bez ohľadu na zvolený prevádzkový režim prepínač podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení.

Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim.

Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• Predvolene je režim LongRange vypnutý.
• Zmena režimu vyžaduje reštart napájania.
• Pred nasadením sa odporúča otestovať funkčnosť.
• Izolácia portov VLAN nie je k dispozícii – všetky porty prepínača môžu medzi sebou neprerušovane komunikovať bez ohľadu na prevádzkový režim.
• Pre nastavenia na dlhé vzdialenosti odporúčame napájať prepínač 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť menič ASUC-100-550-OF v zálohovaných súpravách.
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6.
• Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí dostupný PoE výkon pre kameru.

Externé kryty série ABOX

Externé kryty série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových pripojení inštalovaných v externých podmienkach.

Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi v rozstupe 10,8 mm.

Toto usporiadanie je plne kompatibilné s rozložením montážnych otvorov inštalačných modulov.

Systémový dizajn umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti montážnej dosky.

Príklady aplikácií

Príklad aplikácie súpravy IP-9-11-L2 na napájanie 9 PoE IP kamier.
