Súprava pre až 9 IP kamier

Súprava IP-9-11-E je súprava pripravená na použitie, navrhnutá na napájanie systému IP CCTV pozostávajúceho z 9 IP kamier.

Kľúčové vlastnosti a funkcie

• Napájanie pre 9 prijímačov PoE 802.3af/at alebo PASSIVE
• Prenos dát až do 280 m (režim Long Range)
• Elektronická poistka pre každý PoE kanál (automatický reset)
• PoE je možné na vybraných portoch vypnúť
• Jasná LED indikácia stavu napájania a prenosu dát
• Až 60 W na porte LAN_5 PoE IN/OUT
• Až 40 W na ostatných PoE portoch
• Rýchle a jednoduché nastavenie bez potreby konfigurácie
• Vysoká účinnosť napájacieho modulu (>90%)
• Jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• Jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS
• Inštalácia modulov do akejkoľvek perforovanej časti krytu (systém rozstupov otvorov)
• Možnosť uloženia prebytočných káblov vo vnútri krytu
• Priechodky káblov na zadnej strane krytu
• Vzdialenosť od steny/montážneho povrchu

Elektronická ochrana PoE výstupu

Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

Režim Long Range

Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardného krúteného páru UTP.

Prepínač umožňuje prácu v dvoch režimoch: štandardný a rozšírený dosah.

• Keď je prepínač Long Range v polohe OFF, všetky porty pracujú pri rýchlosti 100 Mbps a ponúkajú dosah Ethernetu až do 100 metrov.
• Keď je dip prepínač nastavený na ON, dosah na portoch 1 až 4 sa predĺži na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery.
• V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps.

S povoleným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestnení kamier. Zväčšenie vzdialenosti od prepínača umožňuje ľahšie pokrytie veľkého územia bez nutnosti budovania ďalších distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100 m.
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m.
• LAN 6 - 10/100 Mbps, dosah do 100 m.

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280 m.
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m.
• LAN 6 - 10/100 Mbps, dosah do 100 m.

Bez ohľadu na zvolený prevádzkový režim, prepínač podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení.

Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• Predvolene je režim LongRange vypnutý
• Zmena režimov vyžaduje reštart napájania
• Odporúča sa otestovať funkčnosť pred nasadením
• Žiadna izolácia portov VLAN – všetky porty prepínača môžu navzájom komunikovať bez prerušenia, bez ohľadu na prevádzkový režim
• Pre dlhé vzdialenosti odporúčame napájať prepínač 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť prevodník ASUC-100-550-OF v zálohovaných súpravách
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí PoE napájanie dostupné pre kameru.

Interiérové kryty série ABOX

Interiérové kryty série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov.

Všetky kryty sú vyrobené z práškovo lakovaného oceľového plechu s polomatnou bielou povrchovou úpravou.

Výroba pomocou modernej technologickej linky zaisťuje najvyššiu kvalitu a precíznosť spracovania.

Každý kryt je vybavený zámkom na kľúč, odnímateľnými dverami a dverovým tamper spínačom.

Dostupné modely majú špeciálnu perforáciu s rozstupom otvorov 10,8 mm, kompatibilnú s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu.

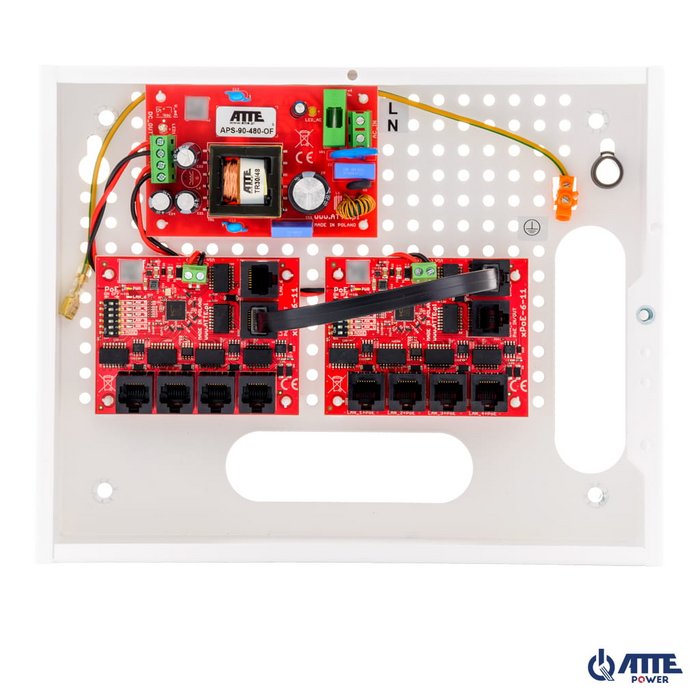

Súprava obsahuje

• 1x kryt ABOX-E
• 1x napájací zdroj APS-90-480-OF
• 2x PoE prepínač xPoE-6-11-OF

Príklady aplikácií

Príklad aplikácie súpravy IP-9-11-E na napájanie 9 PoE IP kamier.
