Súprava pre až 5 IP kamier

v exteriérovom puzdre ABOX-M2, napájanie 96 W, 6-portový 10/100 Mbps PoE switch (5xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• poskytuje napájanie pre 5 prijímačov PoE 802.3af/at alebo PASSIVE
• umožňuje prenos dát až do 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (automatický reset)
• PoE je možné deaktivovať na vybraných portoch
• jasná LED signalizácia stavu napájania a prenosu dát
• až 60 W na porte LAN_5 PoE IN/OUT
• až 40 W na ostatných PoE portoch
• rýchla a jednoduchá inštalácia bez potreby konfigurácie
• vysoká účinnosť napájacieho modulu (>90%)
• jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• inštalácia modulov v akejkoľvek perforovanej časti puzdra (systém otvorov)
• možnosť uloženia nadbytočných káblov vo vnútri puzdra
• káblový vstup cez káblové priechodky namontované v puzdre: 6xM16 a 1xM20
• obsahuje 4 držiaky na montáž puzdra bez ovplyvnenia stupňa krytia IP56

Súprava obsahuje

• 1x puzdro ABOX-M2
• 1x napájanie APS-90-480-OF
• 1x PoE switch xPoE-6-11-OF

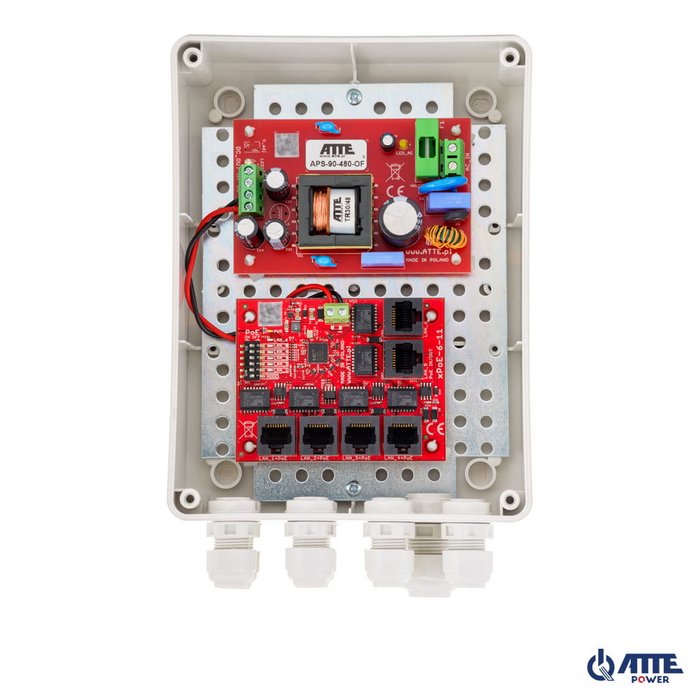

IP-5-11-M2 je súprava pripravená na použitie navrhnutá na napájanie CCTV systému IP pozostávajúceho z 5 IP kamier.

Elektronická ochrana PoE výstupov zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

Súpravy s PoE switchmi sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim „Long Range“ umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného krúteného páru UTP.

Režimy prevádzky switcha

Switch umožňuje pracovať v dvoch režimoch: štandardný a rozšírený dosah.

Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až 100 metrov.

Keď je dip prepínač nastavený na ON, dosah na portoch 1 až 4 sa zväčší na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery.

V oboch režimoch je rýchlosť UpLink portov 5 a 6 100 Mbps.

S aktivovaným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestňovaní kamier. Zväčšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania dodatočných distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Bez ohľadu na zvolený prevádzkový režim switch podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení.

Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim.

Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• predvolene je režim LongRange deaktivovaný
• zmena režimov vyžaduje reštart napájania
• odporúča sa pred nasadením otestovať funkčnosť
• žiadna izolácia portov VLAN – všetky porty switcha môžu komunikovať medzi sebou neprerušovane bez ohľadu na prevádzkový režim
• pre dlhé vzdialenosti odporúčame napájať switch napätím 55 V z dedikovaného napájania APS-90-550-OF alebo použiť konvertor ASUC-100-550-OF v zálohovaných súpravách
• prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí dostupný PoE výkon pre kameru.

Externé puzdrá série ABOX

Externé puzdrá série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových spojení inštalovaných v exteriérových podmienkach.

Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi v rozostupe 10,8 mm. Toto usporiadanie je plne kompatibilné s rozstupom montážnych otvorov inštalačných modulov.

Dizajn systému umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti montážnej dosky.

Príklady aplikácií

• Príklad aplikácie súpravy IP-5-11-M2 na napájanie 5 IP kamier.
• Príklad aplikácie súpravy IP-5-11-M2 na napájanie 24 V Passive PoE prístupového bodu spolu so 4 kamerami.
