Súprava pre až 5 IP kamier

v exteriérovom puzdre ABOX-L3, napájanie 96 W, 6-portový 10/100Mbps PoE switch (5xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• zabezpečuje napájanie pre 5 prijímačov PoE 802.3af/at alebo PASSIVE
• umožňuje prenos dát do vzdialenosti 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (s automatickým resetom)
• PoE je možné deaktivovať na vybraných portoch
• jasná LED indikácia stavu napájania a prenosu dát
• až 60 W na porte LAN_5 PoE IN/OUT
• až 40 W na ostatných PoE portoch
• rýchle a jednoduché nastavenie bez nutnosti konfigurácie
• vysoká účinnosť napájacieho modulu (>90%)
• jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• možnosť inštalácie modulov do akejkoľvek perforovanej časti puzdra (systém s rozstupom otvorov)
• možnosť uskladnenia nadbytočných káblov vo vnútri krytu
• kryt a puzdro spojené lankom pre jednoduchší servis
• vstup káblov cez gumové priechodky namontované v puzdre: 5x29mm
• možnosť vloženia káblov s predmontovanými konektormi (po odrezaní gumovej priechodky)
• obsahuje 4 držiaky na montáž puzdra bez ovplyvnenia krytia IP55
• voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž puzdra na stožiare alebo osvetľovacie stĺpy (predáva sa samostatne)

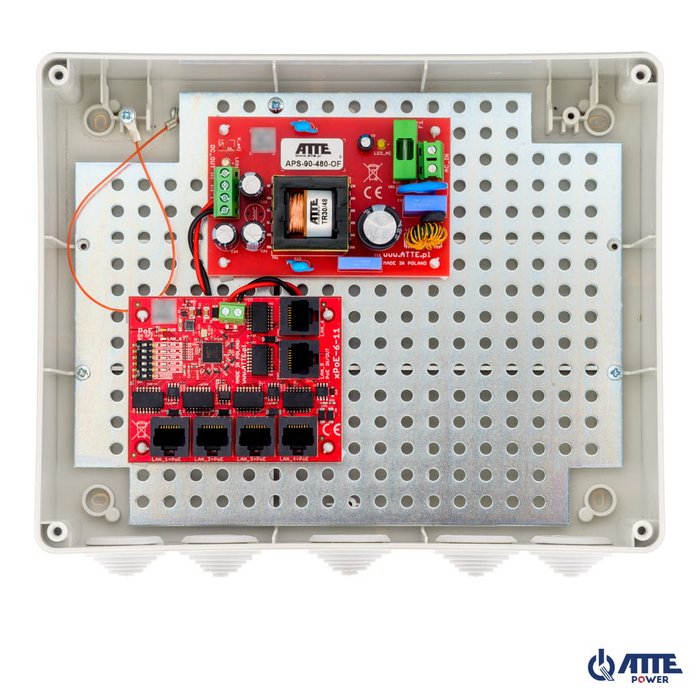

Súprava obsahuje

• 1x puzdro ABOX-L3
• 1x napájanie APS-90-480-OF
• 1x PoE switch xPoE-6-11-OF

IP-5-11-L3 je pripravená súprava určená na napájanie CCTV systému pozostávajúceho z 5 IP kamier. Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte, a automatické obnovenie napätia po odstránení poruchy. Súpravy s PoE switchmi sú určené pre prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim "Long Range"

umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného tieneného krúteného páru UTP. Switch umožňuje prácu v dvoch režimoch: štandardnom a predĺženom dosahu. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú Ethernetový dosah až 100 metrov. Keď je prepínač nastavený na ON, dosah na portoch 1 až 4 sa zvyšuje na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa znižuje na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps. S aktivovaným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestnení kamier. Zvýšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkého územia bez potreby budovania dodatočných distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100m
• LAN 6 - 10/100 Mbps, dosah do 100m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100m
• LAN 6 - 10/100 Mbps, dosah do 100m

Bez ohľadu na zvolený prevádzkový režim, switch podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• v predvolenom nastavení je režim LongRange deaktivovaný
• zmena režimu vyžaduje reštart napájania
• odporúča sa otestovať funkčnosť pred nasadením
• žiadna izolácia portov VLAN – všetky porty switcha môžu komunikovať navzájom bez prerušenia, bez ohľadu na prevádzkový režim
• pre diaľkové nastavenia odporúčame napájať switch napätím 55 V z vyhradeného napájania APS-90-550-OF alebo použiť konvertor ASUC-100-550-OF v zálohovaných súpravách
• prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí PoE napájanie dostupné pre kameru

Vonkajšie puzdrá série ABOX

poskytujú pohodlné riešenie na ochranu zariadení a káblových pripojení inštalovaných vo vonkajších podmienkach. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi v rozstupe 10,8 mm. Toto usporiadanie je plne kompatibilné s rozstupom montážnych otvorov inštalačných modulov. Konštrukcia systému umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek perforovanej časti montážnej dosky.

Príklady aplikácií

Príklad aplikácie súpravy IP-5-11-L3 na napájanie 5 PoE IP kamier.
