Súprava pre až 5 IP kamier, v externom kryte ABOX-L2

Napájací zdroj 96 W, 6-portový 10/100Mbps PoE prepínač (5xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• Poskytuje napájanie pre 5 prijímačov PoE 802.3af/at alebo PASSIVE
• Umožňuje prenos dát až do 280 m (režim Long Range)
• Elektronická poistka pre každý PoE kanál (automatický reset)
• PoE je možné na vybraných portoch deaktivovať
• Jasná LED indikácia stavu napájania a prenosu dát
• Až 60 W na porte LAN_5 PoE IN/OUT
• Až 40 W na ostatných PoE portoch
• Rýchla a jednoduchá inštalácia bez potreby konfigurácie
• Vysoká účinnosť napájacieho modulu (>90%)
• Jednoduchá a rýchla servisná inštalácia vďaka modulárnemu dizajnu
• Ľahké rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS
• Inštalácia modulov do akejkoľvek perforovanej časti krytu (systém dierovaní)
• Možnosť uloženia prebytočných káblov vo vnútri krytu
• Veko a kryt spojené šnúrkou pre jednoduchší servis
• Vstup káblov cez káblové priechodky namontované v kryte: 10xM16 a 1xM20
• Obsahuje 4 držiaky na montáž krytu bez ovplyvnenia stupňa ochrany IP56
• Voliteľný adaptér ADD-PMAL umožňuje ľahkú montáž krytu na stĺpy alebo osvetľovacie stĺpy (predáva sa samostatne)

Súprava obsahuje

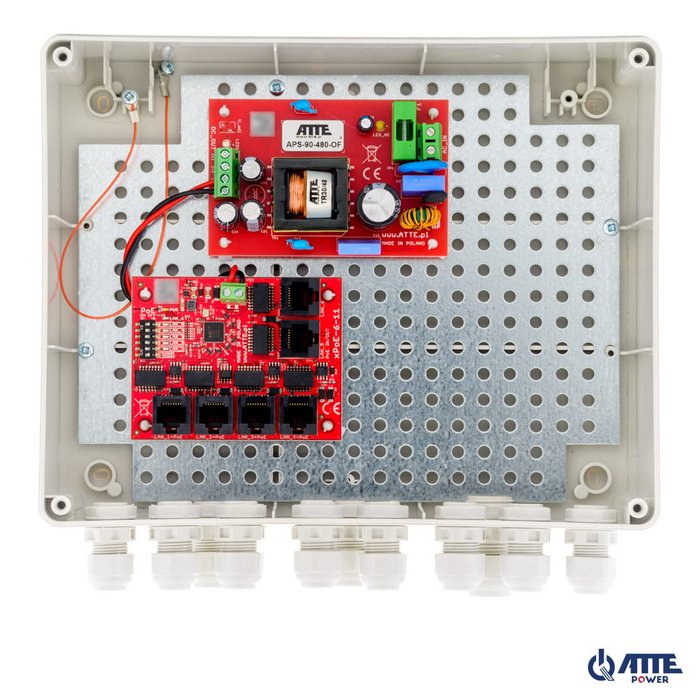

• 1x kryt ABOX-L2
• 1x napájací zdroj APS-90-480-OF
• 1x PoE prepínač xPoE-6-11-OF

IP-5-11-L2 je pripravená súprava určená na napájanie systému IP CCTV pozostávajúceho z 5 IP kamier.

Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy.

Súpravy s PoE prepínačmi sú určené na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim "Long Range"

Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardného tieneného krúteného páru UTP.

Prepínač umožňuje pracovať v dvoch režimoch: štandardný a rozšírený dosah.

Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až 100 metrov.

Keď je prepínač DIP nastavený na ON, dosah na portoch 1 až 4 sa zvyšuje na 280 metrov, zatiaľ čo rýchlosť na týchto portoch klesá na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery.

V oboch režimoch je rýchlosť portov Uplink 5 a 6 100 Mbps.

S aktivovaným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestnení kamery. Zväčšenie vzdialenosti od prepínača umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania ďalších distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m
• LAN 6 - 10/100 Mbps, dosah až 100 m

Bez ohľadu na zvolený prevádzkový režim prepínač podporuje ochranu PoE proti skratu a prepätiu na ochranu sieťových zariadení.

Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim.

Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• Predvolene je režim LongRange deaktivovaný.
• Zmena režimov vyžaduje reštart napájania.
• Odporúča sa otestovať funkčnosť pred nasadením.
• Žiadna izolácia portov VLAN – všetky porty prepínača môžu navzájom komunikovať neprerušene, bez ohľadu na prevádzkový režim.
• Pre dlhé vzdialenosti odporúčame napájať prepínač napätím 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť konvertor ASUC-100-550-OF v zálohovaných súpravách.
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nekvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí PoE napájanie dostupné pre kameru.

Externé kryty série ABOX

Externé kryty série ABOX poskytujú pohodlné riešenie na ochranu zariadení a káblových pripojení inštalovaných v exteriéri.

Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi s rozstupom 10,8 mm. Toto usporiadanie je plne kompatibilné s rozložením montážnych otvorov inštalačných modulov.

Dizajn systému umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti montážnej dosky.

Príklady aplikácií

Príklad použitia súpravy IP-5-11-L2 na napájanie 5 PoE IP kamier.
