Súprava pre až 5 IP kamier

Vo vnútornom kryte ABOX-E, napájanie 96 W, 6-portový 10/100 Mbps PoE prepínač (5xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• Poskytuje napájanie pre 5 prijímačov PoE 802.3af/at alebo PASSIVE
• Umožňuje prenos dát do 280 m (režim Long Range)
• Elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné na vybraných portoch deaktivovať
• Jasná LED indikácia stavu napájania a prenosu dát
• Až 60 W na porte LAN_5 PoE IN/OUT
• Až 40 W na ostatných PoE portoch
• Rýchle a jednoduché nastavenie bez potreby konfigurácie
• Vysoká účinnosť napájacieho modulu (>90%)
• Jednoduchá a rýchla servisná inštalácia vďaka modulárnemu dizajnu
• Jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS
• Inštalácia modulov do akejkoľvek perforovanej časti krytu (systém vzoru otvorov)
• Možnosť uloženia prebytočných káblov vo vnútri krytu
• Vstupné body káblov na zadnej strane krytu
• Vzdialenosť od steny/montážneho povrchu

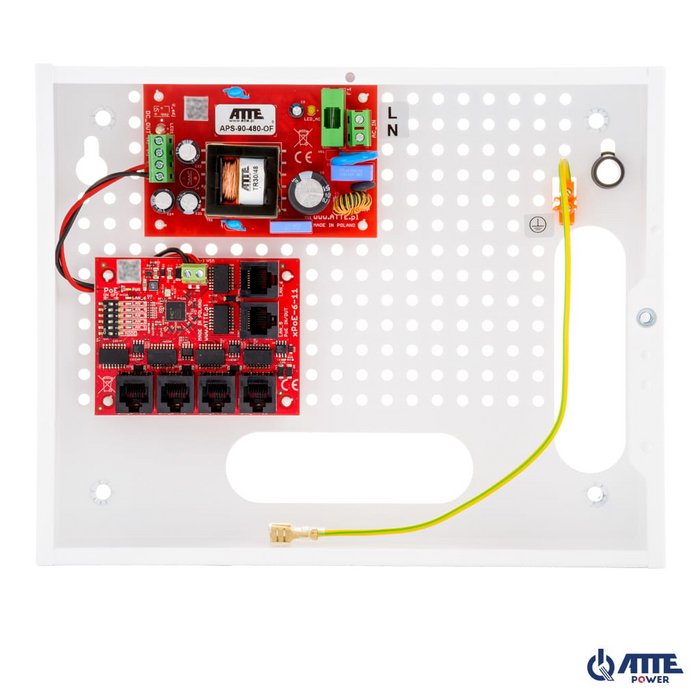

Súprava obsahuje

• 1x kryt ABOX-E
• 1x napájací zdroj APS-90-480-OF
• 1x PoE prepínač xPoE-6-11-OF

IP-5-11-E je súprava pripravená na použitie určená na napájanie CCTV systému pozostávajúceho z 5 IP kamier. Elektronická ochrana PoE výstupu zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy. Súpravy s PoE prepínačmi sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim „Long Range“ umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného krúteného páru UTP. Prepínač umožňuje pracovať v dvoch režimoch: štandardný a rozšírený dosah. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú na 100 Mbps a ponúkajú dosah Ethernetu až do 100 metrov. Keď je prepínač DIP nastavený na ON, dosah na portoch 1 až 4 sa zvyšuje na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa znižuje na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps. S povoleným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestnení kamery. Zvýšenie vzdialenosti od prepínača umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania dodatočných distribučných bodov.

Režimy prepínača

„ŠTANDARDNÝ“ režim (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100m
• LAN 6 - 10/100 Mbps, dosah do 100m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100m
• LAN 6 - 10/100 Mbps, dosah do 100m

Bez ohľadu na zvolený prevádzkový režim, prepínač podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• Predvolene je režim LongRange deaktivovaný
• Zmena režimov vyžaduje reštart napájania
• Odporúča sa otestovať funkčnosť pred nasadením
• Žiadna izolácia portov VLAN – všetky porty prepínača môžu navzájom komunikovať nepretržite, bez ohľadu na prevádzkový režim
• Pre diaľkové nastavenia odporúčame napájať prepínač 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť prevodník ASUC-100-550-OF v zálohovaných súpravách
• Prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nízko kvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí dostupné napájanie PoE pre kameru

Vnútorné kryty série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky kryty sú vyrobené z oceľového plechu s práškovým nástrekom vo farbe polomatná biela. Výroba pomocou modernej technologickej linky zaisťuje najvyššiu kvalitu a precíznosť spracovania. Každý kryt je vybavený skrutkovým zámkom, odnímateľnými dverami a tamper spínačom dverí. Dostupnými modelmi sú špeciálne perforované s rozstupom otvorov 10,8 mm, kompatibilným s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v ľubovoľnej perforovanej sekcii krytu.

Príklady aplikácií

Príklad použitia súpravy IP-5-11-E na napájanie 5 PoE IP kamier.
