IP-3-30-L2

IP-3-30-L2 je PoE súprava pre až 3 IP kamery (3x 802.3af/at PoE porty a 1x vstupný port) s 2 SFP portami. Súprava je určená pre optické inštalácie; dva SFP porty poskytujú súčasný optický vstup a výstup. IP-3-30-L2 je distribučná jednotka pripravená na použitie, navrhnutá na napájanie IP kamier vo veľkých optických inštaláciách.

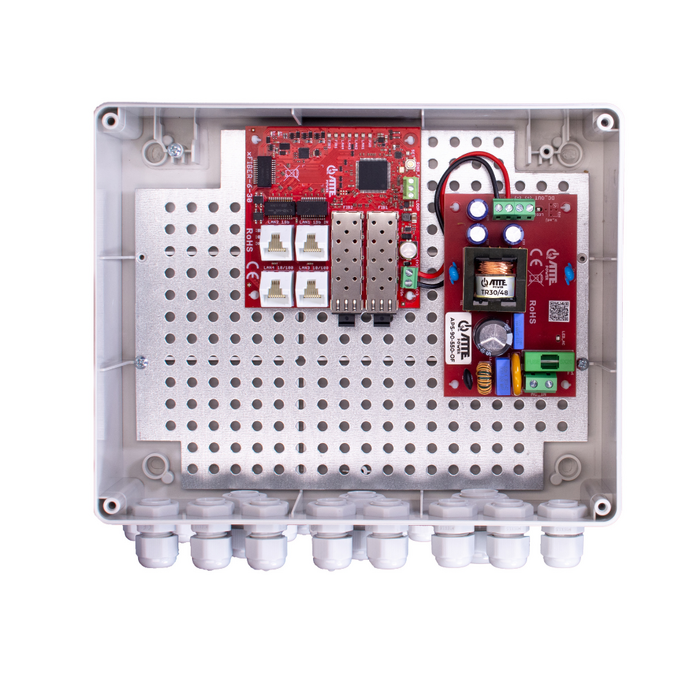

Súprava IP-3-30-L2 obsahuje:

• xFIBER-6-30-OF – 4-portový PoE prepínač s dvoma SFP portami
• APS-90-550-OF – 55 V napájací zdroj s maximálnym výkonom 96 W
• ABOX-L2 – vonkajší kryt s krytím IP56, káblové priechodky: 10xM16, 1xM20

Zabudovaný PoE prepínač

Zabudovaný PoE prepínač podporuje režim RING. Štandardne je zariadenie nastavené na režim "slave". Aby topológia kruhu správne fungovala (predchádzanie sieťovým slučkám), jeden modul musí byť nakonfigurovaný ako "master" na riadenie prenosu dát cez SFP porty.

Na zmenu prevádzkového režimu xFIBER-6-30-OF stlačte a podržte tlačidlo "SET" približne 3 sekundy, kým nezačne blikať susedný LED indikátor. Potom prepínajte režimy jedným stlačením a potvrďte výber opätovným stlačením a podržaním tlačidla na 3 sekundy. V režime "master" by mal SET LED indikátor svietiť na modro.

Technický výstup xFIBER-6-30-OF

xFIBER-6-30-OF má technický výstup (open collector), ktorý indikuje:

• LOOP – sieťová slučka na RJ45 portoch
• RING_F – správna prevádzka kruhovej topológie (indikované iba pri prevádzke zariadenia v režime "master")

Výstup RING_F indikuje stav kruhovej topológie. Vysoká úroveň výstupu signalizuje normálnu prevádzku kruhovej topológie, zatiaľ čo nízka úroveň výstupu signalizuje prerušenie kruhu. Tento technický výstup je možné pripojiť k ústredni alarmu alebo akémukoľvek radiču podporujúcemu open-collector výstupy.

Prevádzkový stav všetkých zariadení v súprave je indikovaný LED indikátormi:

PWR

• Biela – prítomné napájanie
• Červená – vstupné napätie príliš nízke (Vin < 30 V)
• Červená (blikajúca) – napájacie napätie pod 44 V

SET

• Zelená – zariadenie v režime "slave"
• Modrá – zariadenie v režime "master"

LAN 1 - LAN 4

• Zelená – prenos dát na porte
• Oranžová – PoE a prenos dát na porte
• Červená – sieťová slučka na porte

FIB 1

• Zelená – prenos dát na SFP porte
• Modrá – detekcia SFP

RING slučky FIB 2

• Zelená – prenos dát na SFP porte

AT

• Červená – xFIBER-6-30-OF napájané cez vstupný port štandardom 802.3at (30 W)

BT

• Červená – xFIBER-6-30-OF napájané cez vstupný port štandardom 802.3bt (60 W)

AT + BT

• Červená – xFIBER-6-30-OF napájané cez vstupný port štandardom 802.3bt (90 W)

LED_AC

• Žltá - prítomné sieťové napätie

LED 1

• Zelená - výstupné napätie

Kľúčové vlastnosti a funkcie:

• poskytuje napájanie pre 3 PoE 802.3af/at zariadenia
• dva SFP porty
• podpora režimu RING
• celkový výstupný výkon až 96 W
• vysoká účinnosť napájacieho zdroja (93% @90 W)
• rýchla a jednoduchá konfigurácia prevádzkového režimu pomocou tlačidla SET
• technický výstup signalizujúci sieťovú slučku na RJ45 portoch a stav RING
• jasná indikácia stavu pomocou LED
• možnosť uloženia prebytočných káblov vo vnútri krytu
• kryt a obal spojené lankom pre ľahšiu údržbu
• vstup káblov cez káblové priechodky namontované na kryte: 10xM16 a 1xM20
• obsahuje 4 držiaky na montáž krytu bez ovplyvnenia krytia IP56
• voliteľný adaptér ADD-PMAL pre jednoduchú montáž na stĺp alebo lampu (predáva sa samostatne)
• moduly je možné namontovať v akejkoľvek perforovanej časti montážnej dosky (systém otvorov)

Vonkajšie kryty série ABOX poskytujú praktické riešenie na ochranu zariadení a káblových spojov inštalovaných v exteriéri. Vysoko kvalitný plast zaisťuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným podmienkam. Dostupné modely sú vybavené montážnou doskou so špeciálne navrhnutými otvormi v rozstupe 10,8 mm. Toto usporiadanie je plne kompatibilné s rozstupom montážnych otvorov inštalačných modulov. Dizajn systému umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v akejkoľvek perforovanej časti montážnej dosky.

Príklady použitia

• Príklad použitia 3 súprav IP-3-30-L2 pripojených navzájom cez optický kábel na napájanie 9 IP PoE kamier.
• Príklad použitia 3 súprav IP-3-30-L2 pripojených v kruhovej topológii na napájanie 7 IP PoE kamier.
• Príklad použitia súpravy IP-3-30-L2 spolu s modulom APT-4-11 namontovaným vo vnútri krytu na napájanie 6 IP PoE kamier.
