Súprava pre až 17 IP kamier

vo vnútornom kryte ABOX-H (priestor pre NVR), napájací zdroj 192 W (2x 96 W), 18-portový 10/100 Mbps PoE switch (17xPoE + 1xUplink), elektronické poistky, režim Long Range.

Kľúčové vlastnosti a funkcie

• poskytuje napájanie pre 17 PoE 802.3af/at alebo PASSIVE prijímačov
• umožňuje prenos dát do 280 m (režim Long Range)
• elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné deaktivovať na vybraných portoch
• prehľadná LED indikácia stavu napájania a prenosu dát
• až 60 W na porte LAN_5 PoE IN/OUT
• až 40 W na ostatných PoE portoch
• rýchle a jednoduché nastavenie bez nutnosti konfigurácie
• vysoká účinnosť napájacieho modulu (>90%)
• jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pridaním ďalších switchov série xPoE / IP a IPB / IPUPS
• inštalácia modulov do akejkoľvek perforovanej časti krytu (systém rozostavenia otvorov)
• priestor pre sieťový videorekordér (NVR)
• možnosť uloženia prebytočných káblov vo vnútri krytu
• vstupné body káblov v zadnej časti krytu
• vzdialenosť od steny/montážneho povrchu

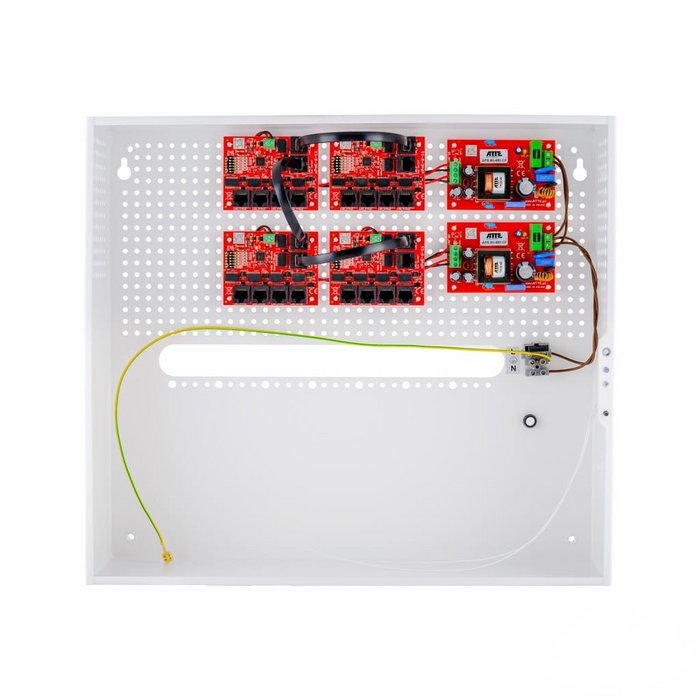

Súprava obsahuje

• 1x kryt ABOX-H
• 2x napájací zdroj APS-90-480-OF
• 4x PoE switch xPoE-6-11-OF

Poznámky

• maximálne rozmery rekordéra namontovaného vo vnútri krytu: 390 x 390 x 60 mm
• fotografia s NVR rekordérom zobrazuje príkladnú konfiguráciu zariadení v kryte ABOX-H

IP-17-11-H je súprava pripravená na použitie určená na napájanie CCTV IP systému pozostávajúceho zo 17 IP kamier. Elektronická ochrana PoE výstupov zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatické obnovenie napätia po odstránení poruchy. Súpravy s PoE switchmi sú navrhnuté pre prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Režim Long Range

Režim „Long Range“ umožňuje zväčšiť dosah prenosu až na 280 m pomocou štandardného UTP krúteného páru. Switch umožňuje pracovať v dvoch režimoch: štandardný a rozšírený dosah. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú pri rýchlosti 100 Mbps a ponúkajú dosah Ethernetu do 100 metrov. Keď je prepínač DIP nastavený na ON, dosah na portoch 1 až 4 sa zvýši na 280 metrov, zatiaľ čo rýchlosť na týchto portoch sa zníži na 10 Mbps. Táto šírka pásma je dostatočná pre efektívnu prevádzku jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps. S povoleným režimom LongRange poskytujeme väčšiu flexibilitu pri umiestňovaní kamier. Zväčšenie vzdialenosti od switcha umožňuje ľahšie pokrytie veľkej plochy bez potreby budovania dodatočných distribučných bodov.

Režim „STANDARD“ (MODE = OFF)

• LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah do 100 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Režim „LONG RANGE“ (MODE = ON)

• LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah do 280 m
• LAN 5 - 10/100 Mbps, PoE IN/OUT dosah do 100 m
• LAN 6 - 10/100 Mbps, dosah do 100 m

Bez ohľadu na zvolený prevádzkový režim, switch podporuje ochranu proti skratu a prepätiu PoE na ochranu sieťových zariadení. Port 6 UpLink nemôže povoliť PoE bez ohľadu na zvolený prevádzkový režim. Umožňuje bezpečné pripojenie rôznych LAN segmentov.

Poznámky

• predvolene je režim LongRange deaktivovaný
• zmena režimov vyžaduje reštart napájania
• odporúča sa otestovať funkčnosť pred nasadením
• žiadne izolovanie portov VLAN – všetky porty switcha môžu komunikovať medzi sebou bez prerušenia, bez ohľadu na prevádzkový režim
• pre nastavenia na dlhé vzdialenosti odporúčame napájať switch 55 V z dedikovaného napájacieho zdroja APS-90-550-OF alebo použiť menič ASUC-100-550-OF v zálohovaných súpravách
• prenosová vzdialenosť závisí od použitého kábla; odporúčajú sa káble Cat5e alebo Cat6. Použitie nízko kvalitných káblov alebo káblov CCA výrazne zníži dosah a obmedzí napájanie PoE dostupné pre kameru

Vnútorné kryty série ABOX

Vnútorné kryty série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a ukončenie kabeláže vo vnútri budov. Všetky kryty sú vyrobené z práškovo lakovaného oceľového plechu s povrchovou úpravou v polomatnej bielej farbe. Výroba pomocou modernej technologickej linky zaisťuje najvyššiu kvalitu a precíznosť spracovania. Každý kryt je vybavený skrutkovým zámkom, odnímateľnými dverami a dverovým spínačom proti neoprávnenej manipulácii. Dostupné modely majú špecializovanú perforáciu s rozostavením otvorov 10,8 mm, kompatibilnú s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti krytu.

Príklady aplikácií

Príklad aplikácie súpravy IP-17-11-H na napájanie 17 PoE IP kamier.
