Súprava pre až 16 IP kamier, v kryte ABOX-R5U0 RACK

Kľúčové vlastnosti a funkcie

• podpora kamier 4K Ultra HD
• poskytuje napájanie pre 16 PoE 802.3af/at alebo PASSIVE prijímačov
• elektronická poistka pre každý PoE kanál (auto-reset)
• PoE je možné na vybraných portoch deaktivovať
• jasná LED indikácia stavu napájania a prenosu dát
• až 40 W výkonu na PoE portoch (LAN_1 až LAN_8)
• rýchle a jednoduché nastavenie bez nutnosti konfigurácie
• vysoká účinnosť napájacieho modulu (>90%)
• jednoduchá a rýchla servisná inštalácia vďaka modulárnemu dizajnu
• jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS

Montážne možnosti

• inštalácia modulov v akejkoľvek perforovanej časti krytu (systém rozstupov otvorov)
• priechodky káblov na zadnej strane krytu
• dodatočné priechodky káblov poskytujú priestor medzi telom a krytom krytu
• pohodlná inštalácia a demontáž krytu bez náradia (push-fit)
• grafitová farba zvolená tak, aby kryt ladil s tmavými aj svetlými skrinkami
• vybavený konektorom a svorkovnicou s poistkou
• možnosť skladovania prebytočných káblov vo vnútri krytu

Špecifikácie

napájací zdroj 192 W (2x96 W), 18-portový PoE prepínač (16xPoE 10/100 Mbps + 2xGigabit Uplink), elektronické poistky.

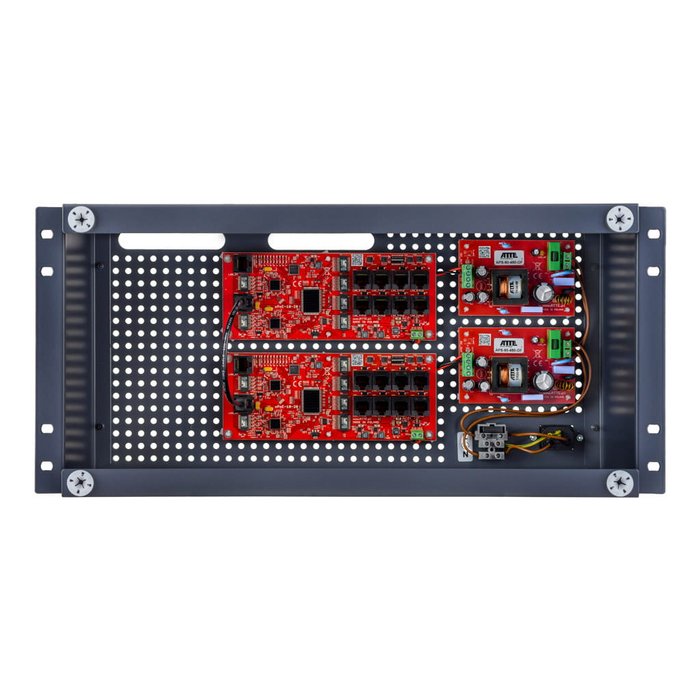

Súprava obsahuje

• 1x kryt ABOX-R5U0
• 2x napájací zdroj APS-90-480-OF
• 2x PoE prepínač xPoE-10-20-OF

Kryt krytu

na demontáž potiahnite kryt smerom k sebe (PULL)

na montáž zatlačte kryt na miesto, zasuňte čierne úchytky do bielych montážnych drážok (PUSH)

Popis

IP-16-20-R5U0 je súprava pripravená na použitie určená na napájanie CCTV systému pozostávajúceho zo 16 IP kamier. Elektronická ochrana výstupu PoE zaisťuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte a automatickú obnovu napätia po odstránení poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú šírku pásma siete, ako je napríklad sledovanie 4K Ultra HD CCTV. Súpravy s PoE prepínačmi sú určené na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardami PoE 802.3af/at a PoE PASSIVE. Kryt ABOX-R5U0 umožňuje inštaláciu kompletného radu produktov ATTE do telekomunikačnej rackovej skrine, predtým určenej pre vnútorné a vonkajšie kryty série ABOX. Premyslený a jedinečný dizajn umožňuje inštaláciu zariadení v jednom kryte, spolu s záložným napájaním a batériami. Telo je vyrobené z oceľového plechu a kryt je vyrobený z ľahkého hliníkového plechu. Oba prvky sú práškovo lakované v polomatnej grafitovej farbe, RAL 7024. Vyrobené pomocou modernej výrobnej linky, zaisťujúcej najvyššiu kvalitu a presnosť. ABOX-R5U0 disponuje špeciálnym rozstupom otvorov 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na inštaláciu. Tento štandardizovaný systém umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v akejkoľvek perforovanej časti krytu.

Príklady použitia

Príklad použitia súpravy IP-16-20-R5U0 na napájanie 16 PoE IP kamier.
