IP-16-20-H

Súprava pre až 16 IP kamier, v interiérovom puzdre ABOX-H (priestor pre NVR rekordér), napájanie 192 W (2 x 96 W), 18-portový PoE prepínač (16 x PoE 10/100 Mbps + 2 x Gigabit Uplink), elektronické poistky.

Kľúčové vlastnosti a funkcie

• podpora kamier 4K Ultra HD
• zabezpečenie napájania pre 16 PoE 802.3af/at alebo PASSIVE prijímačov
• samostatná elektronická poistka pre každý PoE kanál (automatické obnovenie)
• možnosť deaktivácie napájania na jednotlivých PoE portoch
• zreteľná LED indikácia stavu napájania a prenosu dát
• až 40 W výkonu na PoE portoch (LAN_1 až LAN_8)
• rýchle a jednoduché nastavenie bez potreby konfigurácie
• vysoká účinnosť napájacieho modulu (>90%)
• jednoduchá a rýchla servisná inštalácia vďaka modulárnej konštrukcii
• jednoduché rozšírenie systému a škálovateľnosť pridaním ďalších prepínačov série xPoE/IP alebo IPB/IPUPS
• inštalácia modulov v akejkoľvek perforovanej časti montážnej dosky (systém rozostavenia otvorov)
• priestor pre sieťový videorekordér (NVR)
• možnosť uloženia nadbytočných káblov vo vnútri puzdra
• vstupy pre káble na zadnej strane puzdra
• vzdialenosť od steny/montážneho povrchu

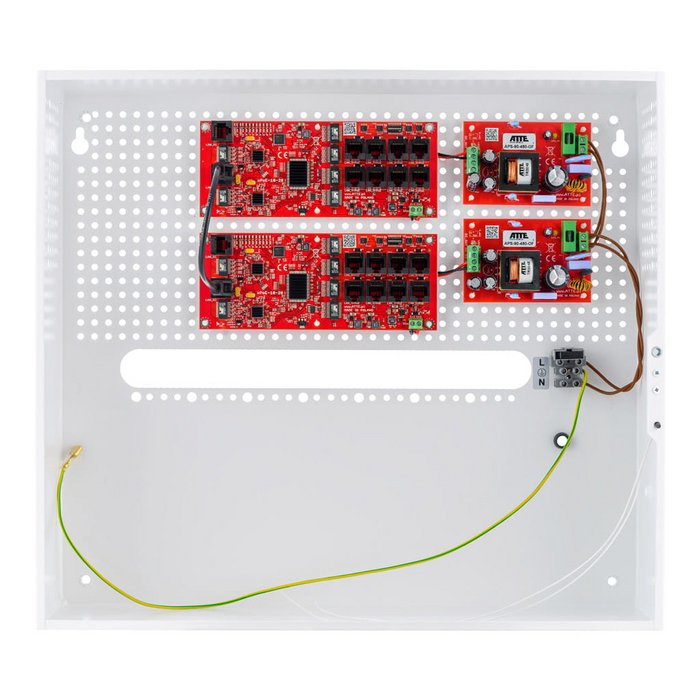

Súprava obsahuje

• 1x puzdro ABOX-H
• 2x napájanie APS-90-480-OF
• 2x PoE prepínač xPoE-10-20-OF

Poznámky

• maximálne rozmery rekordéra namontovaného vo vnútri puzdra: 390 x 390 x 60 mm
• fotografie s NVR rekordérom zobrazujú príkladnú konfiguráciu zariadení v puzdre ABOX-H

IP-16-20-H je súprava pripravená na použitie určená na napájanie CCTV systému zloženého zo 16 IP kamier. Elektronická ochrana PoE výstupov zabezpečuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia na jednom PoE porte, s automatickým obnovením napätia po odstránení poruchy.

Zariadenie sa používa v systémoch vyžadujúcich zvýšenú šírku pásma siete, ako je 4K Ultra HD CCTV monitoring. Súpravy s PoE prepínačmi sú navrhnuté na prácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3af/at a PoE PASSIVE.

Interiérové puzdrá série ABOX poskytujú pohodlné riešenie pre estetickú inštaláciu zariadení a zakončenie kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z práškovo lakovaného oceľového plechu s povrchovou úpravou v polomatnej bielej farbe. Výroba pomocou modernej technologickej linky zaisťuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené zámkom na kľúč, odnímateľnými dverami a spínačom proti neoprávnenej manipulácii s dverami. Dostupné modely majú špecifické perforácie s rozstupom otvorov 10,8 mm, kompatibilné s rozstupom montážnych otvorov inštalačných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu inštaláciu vybraných zariadení v akejkoľvek perforovanej časti puzdra.

Príklady aplikácií

Príklad použitia súpravy IP-16-20-H na napájanie 16 PoE IP kamier.
