ETH10-2wire-A-SET

je súprava aktívnych prevodníkov na prenos ethernetových dát a napájania PoE pomocou 2 vodičov, napr. jedného páru krútenej dvojlinky UTP kábla. Súprava umožňuje inštaláciu kamier alebo iných IP PoE zariadení na miestach, kde je výmena existujúcej kabeláže nemožná alebo neekonomická. Vyznačuje sa vysokou odolnosťou voči vonkajšiemu rušeniu.

Základné aplikácie

• inštalácia IP PoE kamier namiesto existujúcich analógových kamier
• pre LAN + PoE prenos po UTP kábli, kde boli niektoré vodiče mechanicky poškodené
• výmena interkomu za IP videotelefón
• využitie telefónneho kábla na prenos ethernetových dát
• inštalácia VOIP telefónov na existujúcej telefónnej kabeláži
• inštalácia IP PoE kamier v výťahoch na existujúcom prepojovacom kábli

Vďaka vysokej odolnosti voči rušeniu je možné ETH10-2wire-A-SET použiť na akomkoľvek kábli, avšak maximálne prenosové vzdialenosti sa môžu líšiť v závislosti od typu kábla. Prevodníková súprava najlepšie funguje s krútenou dvojlinkou UTP. Adekvátna izolácia voči elektromagnetickému rušeniu a krútenie vodičov na trase 2wire pozitívne ovplyvňujú dosah prenosu. Maximálna dĺžka kábla na trase 2wire je 1000 m. Pre káble iné ako krútená dvojlinka UTP sa maximálny dosah a priepustnosť môžu líšiť od uvedených. Faktory ako kvalita kábla, počet konektorov na trase kábla, poškodenie izolácie a prevádzkové podmienky na mieste inštalácie môžu ovplyvniť skutočnú prenosovú vzdialenosť a musia byť zohľadnené pri návrhu.

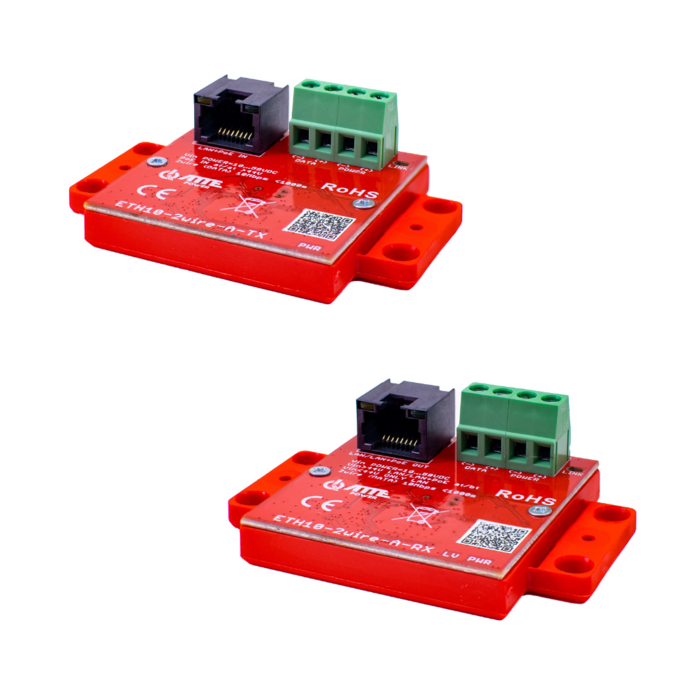

Modul ETH10-2wire-A-TX je napájaný z akéhokoľvek PoE switcha (port RJ45) a následne, prostredníctvom 2 káblov, umožňuje obojsmernú sieťovú komunikáciu a napájanie modulu ETH10-2wire-A-RX spolu s PoE kamerou.

Prenos a napájanie signalizujú LED diódy

• PWR - Zariadenie je napájané
• LED LINK - Signalizuje prenos medzi modulmi
• LED na porte RJ45 (žltá) - prítomnosť PoE napájania na porte
• LED na porte RJ45 (zelená) - linka a prenos dát
• LED LV - Nízke napätie, nízke napätie (<44V) na zariadení

LED LV sa rozsvieti a signalizuje pokles napätia na prijímači ETH10-2wire-A-RX pod 44V DC. Je ju možné resetovať vypnutím zariadenia a opätovným pripojením napájania. Jej rozsvietenie signalizuje potrebu overiť správnosť napájania súpravy. Pokles napätia pod 44V DC môže byť príčinou nestabilnej prevádzky alebo zabráni spusteniu PoE prijímačov pripojených k ETH10-2wire-A-RX po reštarte.

Moduly ETH10-2wire-A-SET majú možnosť napájania z externých napájacích zdrojov cez dodatočné skrutkové konektory POWER. Pre správne napájanie PoE prijímačov musí byť napätie vyššie ako 44V.

Kľúčové vlastnosti a funkcie

• možnosť prenosu Ethernetu po akýchkoľvek 2 vodičoch kábla
• prenos na úrovni 10 Mbps až do 1000 m po vodičoch UTP kábla
• možnosť napájania z PoE switcha v štandarde 802.3af, 802.3at alebo PoE Pasívne (port PoE IN)
• jasná signalizácia prevádzkového stavu, priepustnosti a prenosu
• malá veľkosť zariadenia umožňujúca inštaláciu v malých priestoroch, napr. v základni kamery
• nízka spotreba energie zariadenia (< 1 W)
• jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• široký rozsah prevádzkových teplôt

Zariadenie má stupeň ochrany IP20, na zabezpečenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný obal (minimálne IP44). Ak bude zariadenie použité v malom priestore, je možné odrezať a odštiepiť montážne držiaky základne, aby sa zmenšili rozmery modulu.

Montáž

ETH10-2wire-A-SET je vybavená univerzálnou montážnou základňou, ktorá umožňuje montáž viacerými spôsobmi:

• pomocou montážnych čapov na mriežke 10,8 mm, ktorá sa používa vo všetkých krytoch ABOX
• s použitím montážnych čapov pre adaptéry RACK 19" a RACK 10"
• priskrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-TH35 je možné modul namontovať na lištu TH35 (DIN)

Montážne poznámky

Na rozdiel od iných modelov prevodníkov, 2wire umožňuje prevádzku 10 Mbps prenosu na jednoduchých nekrútených vodičoch. Dva alebo viacero súprav môžeme prevádzkovať na jednotlivých vodičoch jedného kábla. Uvedené hodnoty šírky pásma a vzdialenosti sú pre jeden pár vodičov UTP kábla, v realite sa môžu líšiť v závislosti od použitého kábla na trase 2wire.

Moduly sú prepojené párom vodičov pomocou dátových konektorov DATA, ktoré prenášajú dáta aj napájanie. Konektor POWER slúži iba na napájanie z externého zdroja.

Príklady aplikácií

• Príklad použitia ETH10-2wire-A-SET na napájanie jednej PoE IP kamery.
• Príklad aplikácie ETH10-2wire-A-SET pre 10 Mbps ethernetový prenos.
• Príklad aplikácie ETH10-2wire-A-SET na napájanie jednej IP PoE kamery napájaním modulov externým napájacím zdrojom.
• Príklad aplikácie ETH10-2wire-A-SET pre 10 Mbps ethernetový prenos napájaním modulov externým napájacím zdrojom.
