ETH10-2wire-SET

je súprava aktívnych prevodníkov pre prenos dát Ethernet a napájania PoE pomocou 2 vodičov, napr. jedného páru krútenej UTP kabeláže. Súprava umožňuje inštaláciu kamier alebo iných IP PoE zariadení v miestach, kde je výmena existujúcej kabeláže nemožná alebo neekonomická. Vyznačuje sa vysokou odolnosťou voči vonkajšiemu rušeniu.

Základné aplikácie

• inštalácia PoE IP kamier namiesto existujúcich analógových kamier
• pre LAN + PoE prenos pomocou UTP kábla, v ktorom boli niektoré vodiče mechanicky poškodené
• výmena interkomu za IP video interkom
• využitie telefónneho kábla na prenos dát Ethernet
• inštalácia VoIP telefónov na existujúcu telefónnu kabeláž
• pre inštaláciu IP PoE kamier v výťahoch na existujúcu hornú kabeláž

Vďaka vysokej odolnosti voči rušeniu je možné ETH10-2wire-SET použiť na akomkoľvek kábli, maximálne prenosové vzdialenosti sa však môžu líšiť v závislosti od typu kábla. Súprava prevodníkov najlepšie funguje s krútenou UTP káblovou dvojlinkou. Dostatočné tienenie proti elektromagnetickému rušeniu a krútenie vodičov na ceste 2wire majú pozitívny vplyv na dosah prenosu. Maximálna dĺžka kábla na ceste 2wire je 1000 m. Pre iné káble ako krútená UTP dvojlinka sa maximálny dosah a priepustnosť môžu líšiť od uvedených.

Faktory ako kvalita kábla, počet konektorov v trase kábla, poškodenie izolácie a environmentálne podmienky na mieste inštalácie môžu ovplyvniť skutočnú prenosovú vzdialenosť a musia byť zohľadnené pri návrhu.

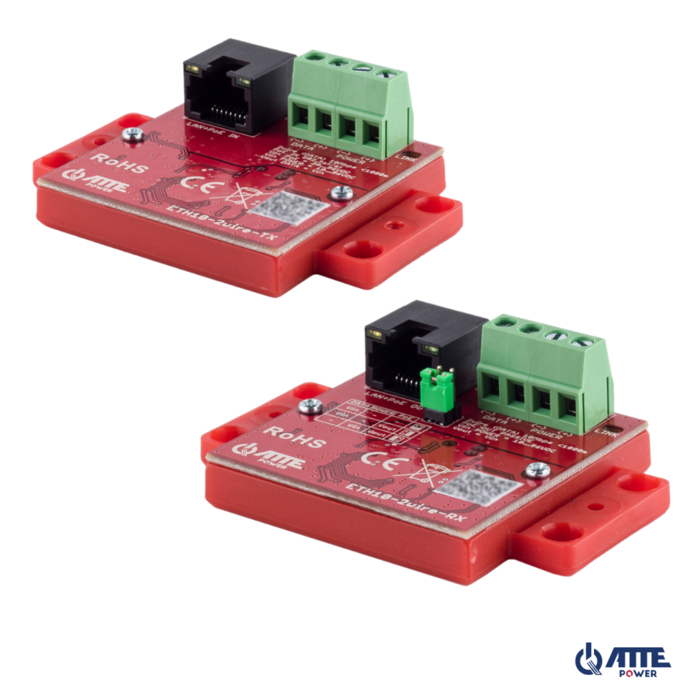

Modul ETH10-2wire-TX je napájaný z akéhokoľvek PoE switchu (port RJ45) a následne cez 2 vodiče umožňuje obojsmernú sieťovú komunikáciu a napájanie modulu ETH10-2wire-RX spolu s PoE kamerou.

Prijímač ETH10-2wire-RX

má prepínače (jumpers), pomocou ktorých konfigurujete výstupný port RJ45. K dispozícii sú 3 prevádzkové režimy:

• Režim 1 - Na výstupe RJ45 máme iba LAN prenos (továrenské nastavenie).
• Režim 2 - Na porte RJ45 máme napájanie PoE rovnaké ako napätie z dátového konektora.
• Režim 3 - Napájanie PoE na porte RJ45 je rovnaké ako napätie z napájacieho konektora, v tejto konfigurácii musí byť zariadenie napájané z externého napájacieho zdroja.

Každý režim má určené nastavenie prepínača.

Pri pripájaní prijímača k inému switchu alebo sieťovej karte bez podpory PoE je nevyhnutné vypnúť napájanie PoE nastavením prepínača na prijímači ETH10-2wire-RX na príslušný režim 1.

Moduly ETH10-2wire-SET majú možnosť napájania z externých napájacích zdrojov cez dodatočné skrutkové konektory POWER. Pre správne napájanie PoE prijímačov musí byť napätie vyššie ako 44 V.

Komunikácia medzi modulmi je signalizovaná zelenou LED diódou LINK.

Kľúčové vlastnosti a funkcie

• prenos Ethernet cez akékoľvek 2 vodiče kábla
• prenos na úrovni 10 Mbps až do vzdialenosti 1000 m cez vodiče UTP kábla
• napájanie z PoE switchu v štandarde 802.3af, 802.3at alebo PoE passive (port PoE IN)
• konfigurácia prevádzkového režimu pomocou prepínačov
• malé rozmery zariadenia umožňujú inštaláciu v malých priestoroch, napr. v pätici kamery
• nízka spotreba energie zariadenia (< 1,35 W)
• široký rozsah prevádzkových teplôt

Zariadenie má stupeň krytia IP20, pre zaistenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebná vhodná skrinka (minimálne IP44). Ak sa zariadenie bude používať v malom priestore, je možné odrezať a odlamovať montážne držiaky pätice na zmenšenie rozmerov modulu.

Montáž

ETH10-2wire-SET je vybavený univerzálnou montážnou päticou, ktorá umožňuje montáž viacerými spôsobmi:

• s montážnymi kolíkmi na mriežke 10,8 mm, ako sa používa vo všetkých skrinkách ABOX
• s použitím montážnych čapov pre 19'' a 10'' rackové adaptéry
• zaskrutkovaním cez dodatočné otvory na akýkoľvek rovný povrch
• pomocou dodatočného adaptéra ADD-TH35 je možné modul namontovať na lištu TH35 (DIN)

Poznámky k inštalácii

Pri pripájaní prijímača k ETH10-2wire-RX je potrebné venovať osobitnú pozornosť nastaveniam prepínačov na zariadení.

Na rozdiel od iných modelov prevodníkov umožňuje 2wire prenos na 10 Mbps na rovných nekrútených kábloch.

Uvedené hodnoty priepustnosti a vzdialenosti sú pre jeden pár vodičov UTP kábla, v skutočnosti sa môžu líšiť v závislosti od kábla použitého na ceste 2wire.

Moduly sú spojené párom vodičov pomocou dátových konektorov, ktoré prenášajú dáta aj napájanie. Konektor POWER by sa mal používať iba na napájanie z externého napájacieho zdroja.

Príklady aplikácií

Príklad použitia ETH10-2wire-SET pri prevádzke v režime 1.

Príklad použitia ETH10-2wire-SET pri prevádzke v režime 2.

Príklad aplikácie
